产品介绍Product

产品名称：: P8M变弧同步轮变弧同步轮厂家变弧同步轮生产商变弧同步轮参数

产品特性：: 上传中

品牌：: 迈动工业

材质：: 铝合金、45#钢

表面：: 本色阳极氧化、发黑处理。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

同步带轮的传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。它综合了带传动、链传动和齿轮传动各自的优点。转动时，通过带齿与轮的齿槽相啮合来传递动力。传输龙同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，传递功率从几瓦到百千瓦。传动效率高，，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。传输产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。

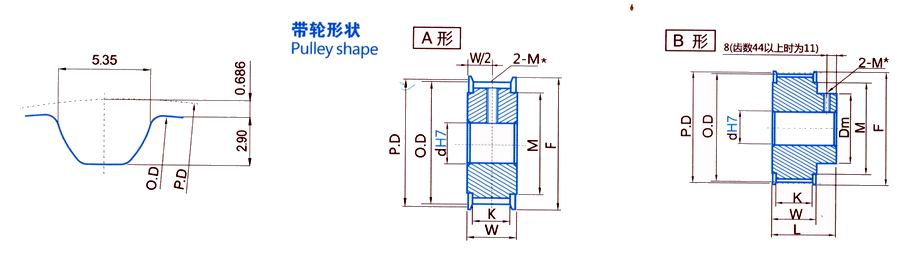

P8M同步带轮
					P8M-15				P8M-25
节距P=8.0mm (Pitch)					带宽=15mm 轮宽W=22mm				带宽=25mm 轮宽W=33mm
节径P.D	外径O.D	挡圈F	毂径Dm	材料Matarl	齿数-型号Part Code	孔径 dmax	毂厚L	图例Type	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type
50.93	49.56	55	36	45/AL	20-P8M-15	32	44	A/B	20-P8M-25	32	50	A/B
56.02	54.65	60	41	45/AL	22-P8M-15	37	44	A/B	22-P8M-25	37	50	A/B
61.12	59.75	67	46	45/AL	24-P8M-15	42	44	A/B	24-P8M-25	42	50	A/B
66.21	64.84	74	51	45/AL	26-P8M-15	50	44	A/B	26-P8M-25	50	50	A/B
71.30	69.93	80	55	45/AL	28-P8M-15	52	44	A/B	28-P8M-25	52	50	A/B
76.39	75.02	87	60	45/AL	30-P8M-15	59	44	A/B	30-P8M-25	59	50	A/B
81.49	80.12	87	65	45/AL	32-P8M-15	59	44	A/B	32-P8M-25	59	50	A/B
86.58	85.21	94	70	45/AL	34-P8M-15	67	44	A/B	34-P8M-25	67	50	A/B
91.67	90.30	99	75	45/AL	36-P8M-15	72	44	A/B	36-P8M-25	72	50	A/B
101.86	100.49	112	85	45/AL	40-P8M-15	80	44	A/B	40-P8M-25	80	50	A/B
112.05	110.68	119	90	45/AL	44-P8M-15	80	44	A/B	44-P8M-25	80	50	A/B
122.23	120.86	131	100	45/AL	48-P8M-15	80	44	A/B	48-P8M-25	80	50	A/B
127.32	125.95	135	100	45/AL	50-P8M-15	80	44	A/B	50-P8M-25	80	50	A/B
152.79	151.42	160	100	45/AL	60-P8M-15	80	44	A/B	60-P8M-25	80	50	A/B
P8M同步带轮
					P8M-30				P8M-40
节距P=8.0mm (Pitch)					带宽=30mm 轮宽W=38mm				带宽=40mm 轮宽W=49mm
节径P.D	外径O.D	挡圈F	毂径Dm	材料Matarl	齿数-型号Part Code	孔径 dmax	毂厚L	图例Type	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type
50.93	49.56	55	36	45/AL	20-P8M-30	32	55	A/B	20-P8M-40	32	65	A/B
56.02	54.65	60	41	45/AL	22-P8M-30	37	55	A/B	22-P8M-40	37	65	A/B
61.12	59.75	67	46	45/AL	24-P8M-30	42	55	A/B	24-P8M-40	42	65	A/B
66.21	64.84	74	51	45/AL	26-P8M-30	50	55	A/B	26-P8M-40	50	65	A/B
71.30	69.93	80	55	45/AL	28-P8M-30	52	55	A/B	28-P8M-40	52	65	A/B
76.39	75.02	87	60	45/AL	30-P8M-30	59	55	A/B	30-P8M-40	59	65	A/B
81.49	80.12	87	65	45/AL	32-P8M-30	59	55	A/B	32-P8M-40	59	65	A/B
86.58	85.21	94	70	45/AL	34-P8M-30	67	55	A/B	34-P8M-40	67	65	A/B
91.67	90.30	99	75	45/AL	36-P8M-30	72	55	A/B	36-P8M-40	72	65	A/B
101.86	100.49	112	85	45/AL	40-P8M-30	80	55	A/B	40-P8M-40	80	65	A/B
112.05	110.68	119	90	45/AL	44-P8M-30	80	55	A/B	44-P8M-40	80	65	A/B
122.23	120.86	131	100	45/AL	48-P8M-30	80	55	A/B	48-P8M-40	80	65	A/B
127.32	125.95	135	100	45/AL	50-P8M-30	80	55	A/B	50-P8M-40	80	65	A/B
152.79	151.42	160	100	45/AL	60-P8M-30	80	55	A/B	60-P8M-40	80	65	A/B

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


同步带轮的使用方法：

1、同步带轮的齿必须与同步带的运转方向成直角。

2、在起动时，中心距改变，同步带松弛，发生跳齿现象，应检查同步带轮机架是否松动，轴的定位是否失准加以调整、加固。

3、主动同步带轮与被动同步带轮的主轴的平行度应控制在正切tgθ=1/1000左右。轴位不准，直接影响使用寿命，而且会失去精度，噪音大。

4、发现主动同步带轮上皮带向一边偏位，应移动下被动同步带轮加以调整，并调整张紧轮的压力。
