24B链轮 28B直孔链轮欧标24B直孔链轮欧标28B直孔链轮欧标链轮

首页 » 迈动产品 » 传动轮 » 链轮链条

产品介绍Product

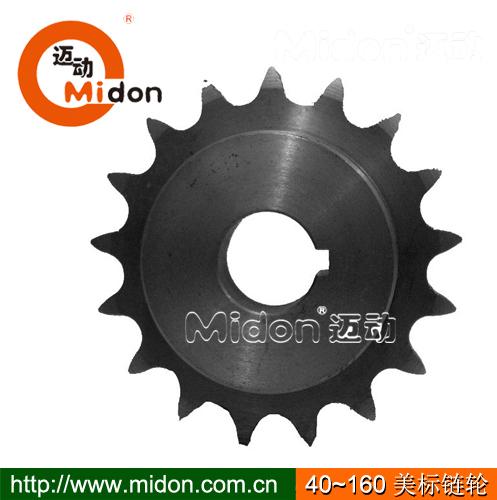

产品名称：: 24B链轮 28B直孔链轮欧标24B直孔链轮欧标28B直孔链轮欧标链轮

产品特性：: 1、可适合长时间大扭力下工作，传递性能稳定。
2、大小轮传动变化时产生速比的变化。
3、易安装，好维护和方便润滑，属于实惠耐用传动元件。
4、SC45钢或锻钢，可附加工条件：调质淬火，发黑防锈处理。
5、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: SC45#钢/锻钢

表面：: 经调质精加工后淬火、发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other


链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。
直孔链轮的优势特征：

1、链轮可适合长时间大扭力下工作，传递性能稳定。

2、链轮大小轮传动变化时产生速比的变化。

3、链轮易安装，好维护和方便润滑，属于实惠耐用传动元件。

4、链轮使用SC45钢或锻钢，可附加工条件：调质淬火，发黑防锈处理。

5、批量生产加工周期：2~3周。

链轮广泛应用于农业机械、建筑机械、石油机械、采矿、起重、金属切削机床等行业机械。

欧标24B系列链轮								欧标28B系列链轮
节距(Pitch)=38.1(mm)=1 1/2"								节距(Pitch)=44.45(mm)=1 3/4"
齿数Teeth	外径O.D	节径P.D	B型凸台Hub		最大孔径	重量 W.t		齿数Teeth	外径O.D	节径P.D	B型凸台Hub		最大孔径	重量 W.t
齿数Teeth	外径O.D	节径P.D	毂径H	轮厚L	Bore Max	B型. Kg	A型. Kg	齿数Teeth	外径O.D	节径P.D	毂径H	轮厚L	Bore Max	B型. Kg	A型. Kg
9	126.40	111.4	69	45	46	2.02	1.69	11	176.30	157.77	112	70	75	5.27	3.18
10	138.00	123.29	80	45	54	2.61	1.88	12	189.30	171.74	125	70	84	6.40	3.95
11	150.00	135.23	90	50	60	3.77	20.60	13	204.20	185.74	140	70	94	8.22	4.31
12	162.00	147.21	102	50	68	4.77	2.68	14	218.20	199.76	140	60	94	9.13	4.77
13	174.20	159.2	114	50	76	5.91	30.60	15	232.30	213.79	160	60	107	11.40	5.45
14	186.20	171.22	127	60	84	6.68	3.72	16	246.30	227.84	160	64	107	12.76	6.81
15	198.20	183.25	140	60	94	7.49	4.31	17	260.00	241.91	160	64	107	13.65	7.71
16	210.30	195.29	140	60	94	9.08	4.86	18	274.00	255.98	160	64	107	13.65	8.63
17	222.30	207.35	140	60	94	9.76	5.44	19	289.00	270.06	160	64	107	15.01	9.53
18	234.30	219.41	140	60	94	10.49	6.13	20	303.00	284.14	160	64	107	16.84	10.44
19	246.50	231.48	140	60	94	11.21	7.03	21	317.00	298.24	160	64	107	18.19	11.79
20	258.60	243.55	140	60	94	12.26	7.94	22	331.00	312.34	160	64	107	19.11	13.17
21	270.60	255.63	140	60	94	13.38	8.62	23	345.00	326.44	160	64	107	20.46	14.06
22	282.70	267.72	140	60	94	13.67	9.76	24	359.00	340.54	160	64	107	21.84	15.44
23	294.80	279.8	140	60	94	14.74	10.43	25	373.00	354.65	160	64	107	22.73	16.78
24	306.80	291.9	140	60	94	15.48	11.35	26	387.00	368.77	160	64	107	26.83	18.61
25	319.00	303.99	140	60	94	16.38	12.47	27	401.00	382.88	160	64	107	27.74	20.43
26	331.00	316.09	150	65	100	19.43	13.39	28	416.00	397.00	160	64	107	30.29	20.88
27	343.20	328.19	150	65	100	20.39	14.53	30	444.00	425.24	160	64	107	32.73	25.17
28	355.20	340.29	160	65	107	21.34	15.89	32	472.00	453.49	178	76	120	34.84	31.02
29	367.30	352.39	160	65	107	22.79	17.02	38	557.00	538.27	178	102	120	51.25	48.58
30	379.50	364.49	160	65	107	24.25	18.39	40	585.00	566.54	178	102	120	52.84	52.8
31	391.60	376.6	160	65	107	26.19	20.02	42	613.50	594.81	178	102	120	54.43	57.02
32	403.70	388.71	160	65	107	28.12	21.66	45	656.00	637.22	178	102	120	60.55	63.35
33	415.80	400.82	160	65	107	30.05	23.29	48	698.00	679.63	178	102	120	62.72	69.68
34	427.80	412.93	160	65	107	31.99	24.93	54	783.00	764.47	178	127	120	74.60	82.34
35	440.00	425.04	160	65	107	33.93	26.56	57	832.34	806.89	178	127	120	81.77	88.67
36	452.00	437.15	160	65	107	35.86	28.19	60	869.00	849.32	178	127	120	88.94	97.97
38	476.20	461.37	160	65	107	39.73	31.46	68	988.11	962.47	191	127	133	108.05	122.79
40	500.60	485.6	160	65	107	42.52	36.23	72	1044.74	1019.04	191	127	133	117.61	135.19
42	524.70	509.83	160	95	107	45.31	40.99	76	1101.37	1075.62	191	127	133	127.17	147.6
45	561.20	546.19	160	95	107	50.71	48.14	95	1370.32	1344.39	191	127	133	172.57	206.53
48	597.40	582.54	160	102	107	57.43	55.29
50	621.70	606.378	160	102	107	61.57	60.05
54	670.20	655.26	160	102	107	69.84	69.58
57	706.50	691.62	160	102	120	76.05	76.73
60	742.80	727.99	178	102	120	80.05	85.19
68	846.95	824.97	178	102	120	93.39	107.74
72	895.49	873.43	178	102	120	111.51	119.02
76	944.03	921.96	191	114	133	129.62	130.30
95	1174.56	1152.33	191	114	133	215.67	183.88
96	1186.69	1164.46	191	114	133	220.20	186.70
114	1405.06	1382.72	191	114	133	301.71	237.46

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮

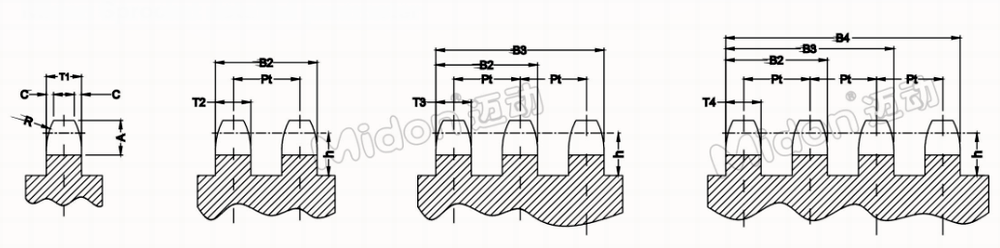

链轮排齿参数（美标、欧标）
