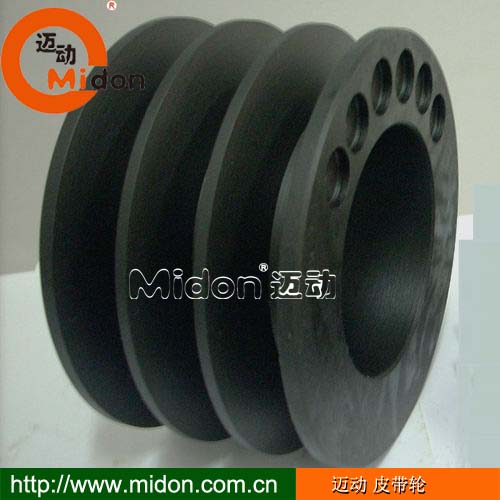

锥套皮带轮SPB-3槽4槽三角皮带轮，涨紧式皮带轮，传动带轮，皮带盘，欧标皮带轮，德标皮带轮，铸铁或铸钢，铸铝皮带轮

首页 » 迈动产品 » 传动轮 » 锥套皮带轮

产品介绍Product

产品名称：: 锥套皮带轮SPB-3槽4槽三角皮带轮，涨紧式皮带轮，传动带轮，皮带盘，欧标皮带轮，德标皮带轮，铸铁或铸钢，铸铝皮带轮

产品特性：: 1、迈动涨紧皮带轮省时高效：（安装、拆卸式只需一致内六角扳手，无需拉马或其它任何工具）
2、允许有较大的轴径公差：因采用独特的轴套锁紧设计，公差偏大时，它物理性能的精确抱紧。
3、延长使用寿命：有小避免因敲打而造成的轴承损坏及设备其实部件受损；
4、迈动皮带轮经平衡测试，所有的皮带轮都做过6.3G端面静平衡。
5、迈动皮带轮经磷化发黑防透处理，专业生产，即购即装，无需额外钻孔及拉键槽。
6、让你做到0库存，可完全取代普通直孔皮带轮提升企业的品牌和市场竞争

品牌：: 迈动工业

材质：: HT250

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other


锥套皮带轮较之普通直孔式皮带轮，有诸多优点:结构紧凑，不需要轴定位，安装方便，只须选配不同孔径的锥套，同一款带轮即可应用于不同轴径，增加产品通用性，允许较大轴径公差，槽形可配V带和窄V带等等……

SPB-3槽（3Groove)
F=63mm
PartNo：/PDGV 型号/节径-槽数	O D 外径	Bush 锥套	MaxBore 最大孔	Type 图列	F 轮宽	G 缘径	K -	L 毂厚	H 毂径	Wt.LessBush重量
SPB100-3	107	1610	42	6	63	60	38	25	一	0.9
SPB106-3	113	1610	42	6	63	65	38	25	一	2
SPB112-3	119	1610	50	6	63	69	31	32	一	2
SPB118-3	125	1610	50	2	63	76	31	32	一	2.3
SPB125-3	132	2012	50	2	63	90	一	32	一	2.5
SPB132-3	139	2012	50	2	63	89	一	32	一	3.1
SPB140-3	147	2012	50	2	63	97	一	32	一	3.5
SPB150-3	157	2517	60	2	63	107	一	32	一	4
SPB160-3	167	2517	60	2	63	117	18	45	一	4.9
SPB170-3	177	2517	60	2	63	127	18	45	一	5.7
SPB180-3	187	2517	60	2	63	137	18	45	一	6.7
SPB190-3	197	2517	60	2	63	147	18	45	一	7.6
SPB200-3	207	2517	60	2	63	157	一	45	一	8.9
SPB212-3	219	2517	60	7	63	169	一	45	125	8.2
SPB224-3	231	2517	60	7	63	181	一	45	125	9.1
SPB236-3	243	2517	60	7	63	193	一	45	125	9.8
SPB250-3	257	3020	75	7	63	207	一	51	146	11.2
SPB265-3	272	3020	75	7	63	222	6	51	146	11.6
SPB280-3	287	3020	75	7	63	237	6	51	146	12
SPB300-3	307	3020	75	7	63	257	6	51	146	13.5
SPB315-3	322	3020	75	7	63	272	6	51	146	14.2
SPB335-3	342	3020	75	7	63	292	6	51	146	16
SPB355-3	362	3020	75	7	63	312	6	51	146	17.7
SPB375-3	382	3535	90	8	63	332	13	89	191	21.4
SPB400-3	407	3535	90	8	63	357	13	89	175	25
SPB425-3	432	3535	90	4	63	382	13	89	175	25.7
SPB450-3	457	3535	90	4	63	407	13	89	175	26.3
SPB475-3	482	3535	90	4	63	432	13	89	175	28.1
SPB500-3	507	3535	90	4	63	457	13	89	175	29.9
SPB530-3	537	3535	90	4	63	484	13	89	175	33.6
SPB560-3	567	3535	90	4	63	517	13	89	175	37.2
SPB630-3	637	3535	90	4	63	587	13	89	175	41
SPB710-3	717	3535	90	4	63	667	13	89	175	48
SPB800-3	807	3535	90	4	63	757	13	89	175	55
SPB900-3	907	3535	90	4	63	857	13	89	175	64.1
SPB1000-3	1007	4040	100	4	63	957	19.5	102	210	72
SPB1120-3	1127	4040	100	4	63	1077	19.5	102	210	110.5
SPB1250-3	1257	4040	125	4	63	1207	19.5	127	265	140

SPB-4槽（4Groove)
F=82mm
PartNo：/PDGV 型号/节径-槽数	O D 外径	Bush 锥套	MaxBore最大孔	Type 图列	F 轮宽	G缘径	K -	L 毂厚	H 毂径	Wt.LessBush重量
SPB100-4	107	1210	32	3	82	58	29	25	一	2.4
SPB106-4	113	1610	42	3	82	65	29	25	一	2.3
SPB112-4	119	1610	42	3	82	65	29	25	一	2.8
SPB118-4	125	1610	42	3	82	71	29	25	一	3.3
SPB125-4	132	2012	50	3	82	90	25	32	一	3
SPB132-4	139	2012	50	3	82	89	25	32	一	3.8
SPB140-4	147	2517	60	3	82	98	19	45	一	4
SPB150-4	157	2517	60	3	82	107	19	45	一	4.9
SPB160-4	167	2517	60	3	82	117	19	45	一	5.8
SPB170-4	177	2517	60	3	82	127	19	45	一	6.6
SPB180-4	187	2517	60	3	82	137	19	45	一	7.7
SPB190-4	197	2517	60	3	82	147	19	45	一	8.6
SPB200-4	207	3020	75	2	82	157	一	51	一	9.3
SPB212-4	219	3020	75	2	82	169	一	51	一	10.9
SPB224-4	231	3020	75	2	82	181	一	51	一	12.4
SPB236-4	243	3020	75	2	82	193	一	51	一	14.1
SPB250-4	257	3020	75	7	82	207	一	51	146	12.7
SPB265-4	272	3020	75	7	82	222	16	51	146	12.6
SPB280-4	287	3020	75	7	82	237	16	51	146	13.8
SPB300-4	307	3535	90	7	82	257	3.5	89	175	20.5
SPB315-4	322	3535	90	7	82	272	3.5	89	175	20.6
SPB335-4	342	3535	90	7	82	292	3.5	89	175	22
SPB355-4	362	3535	90	7	82	312	3.5	89	175	23.2
SPB375-4	382	3535	90	7	82	332	3.5	89	175	24.9
SPB400-4	407	3535	90	7	82	357	3.5	89	175	26.5
SPB425-4	432	3535	90	5	82	382	3.5	89	175	28.1
SPB450-4	457	3535	90	5	82	407	3.5	89	175	29.7
SPB475-4	482	3535	90	5	82	432	3.5	89	175	32.2
SPB500-4	507	3535	90	5	82	457	3.5	89	175	34.7
SPB530-4	537	3535	90	5	82	484	3.5	89	175	36.9
SPB560-4	567	3535	90	5	82	517	3.5	89	175	39
SPB630-4	637	3535	90	5	82	587	3.5	89	175	44.5
SPB710-4	717	3535	90	5	82	667	3.5	89	175	50.5
SPB800-4	807	4040	100	5	82	757	10	102	210	60.5
SPB900-4	907	4040	100	5	82	857	10	102	210	70
SPB1000-4	1007	4040	100	5	82	954	10	102	210	76.5
SPB1120-4	1127	4040	100	5	82	1077	10	102	210	121.7
SPB1250-4	1257	4545	110	4	82	1207	16.5	115	242	162

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


皮带轮槽型图
迈动锥套槽型	最小推荐外径	节径	槽角	槽的相关尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽项宽	节线宽	轮槽深	节线边	槽中柜	槽边距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°
