MD8夹紧式伺服联轴器，MCLC,MCLX夹紧式伺服联轴器

首页 » 迈动产品 » 联轴器 » 伺服联轴器

产品介绍Product

产品名称：: MD8夹紧式伺服联轴器，MCLC,MCLX夹紧式伺服联轴器

产品特性：: MD8夹紧式伺服联轴器，MCLC,MCLX夹紧式伺服

特点：
等径孔进行了精密镗磨加工
不会损伤轴
Nypatch?防振螺钉
可提供阶梯孔联轴器
孔径公差： +.050mm/+.012mm
最大速度：4,000 RPM
使用温度范围（摄氏温度）
碳钢： -40°C— 1

品牌：: 迈动工业

材质：: SC45#钢铝合金

表面：: 经调质精加工处理，光洁。

寿命：: 正常使用1~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

MD8夹紧式伺服联轴器

[迈动工业]MD8夹紧式伺服联轴器，提供带或不带键槽、铝合金、碳钢、不锈钢等多种选项。产品尺寸系列齐全，英制系列孔径为1/8" 至2"，公制系列孔径为3mm至50mm，可提供等径和阶梯孔径联轴器。同时，应客户的特殊要求，我们还可以提供一端英制一端公制的联轴器。

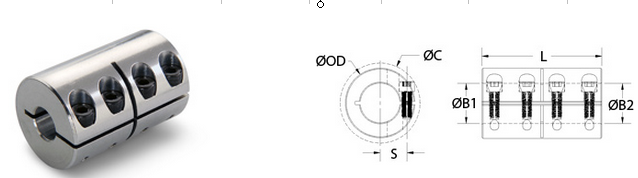

MD8-J 刚性一体夹紧形小联轴器（不带键槽） MCLX

型号 Typle	孔径	外径	长度	螺钉位置	最大回转	锻造螺丝
型号 Typle	B1 (mm)	OD (mm)	L (mm)	S (mm)	直径 C(mm)	夹紧
MD8-J15-3/3-F	3	15	22	4.6	15	M2
MD8-J15-4/4-F	4	15	22	4.6	15	M2
MD8-J15-5/5-F	5	15	22	4.6	15	M2
MD8-J15-6/6-F	6	18	30	5.9	21.5	M3
MD8-J24-8/8F	8	24	35	9	27.1	M3
MD8-J29-10/10	10	29	45	10.6	33	M4
MD8-J29-12/12	12	29	45	10.6	33	M4
MD8-J34-14/14	14	34	50	12	39.4	M5
MD8-J34-15/15	15	34	50	12	39.4	M5
MD8-J34-16/16	16	34	50	12	39.4	M5
MD8-J42-20/20	20	42	65	15.4	48.9	M6
MD8-J45-25/25	25	45	75	16.9	51.5	M6
MD8-J53-30/30	30	53	83	20.9	58.7	M6
MD8-J67-35/35	35	67	95	26.7	74.7	M8
MD8-J77-40/40	40	77	108	31.8	84	M8
MD8-J85-50/50	50	85	124	34.1	94.2	M10
用材：用F表示钢，A表示铝合金，SS表示不锈钢

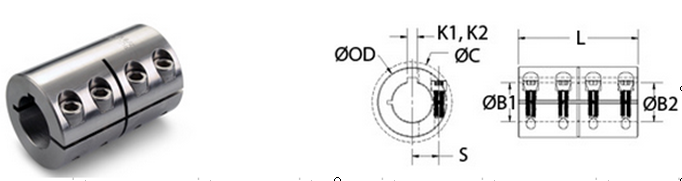

MD8-JK 刚性一体夹紧形小联轴器（带键槽）

MD8-JK 刚性一体夹紧形小联轴器（带键槽）							MCLC
型号	孔径	外径	长度	螺钉位置	最大回转	键槽	锻造螺丝
typle	B1 B2 (mm)	OD (mm)	L (mm)	S (mm)	直径 C(mm)	K1 K2(mm)	夹紧螺钉
MD8-JK24-8/8-F	8	24	35	9	27.1	2	M3
MD8-JK29-10/10	10	29	45	10.6	33	3	M4
MD8-JK29-12/12	12	29	45	10.6	33	4	M4
MD8-JK34-14/14	14	34	50	12	39.4	5	M5
MD8-JK34-15/15	15	34	50	12	39.4	5	M5
MD8-JK34-16/16	16	34	50	12	39.4	5	M5
MD8-JK42-20/20	20	42	65	15.4	48.9	6	M6
MD8-JK45-25/25	25	45	75	16.9	51.5	8	M6
MD8-JK53-30/30	30	53	83	20.9	58.7	8	M6
MD8-JK67-35/35	35	67	95	26.7	74.7	10	M8
MD8-JK77-40/40	40	77	108	31.8	84	12	M8
MD8-JK85-50/50	50	85	124	34.1	94.2	14	M10
用材：用F表示钢，A表示铝合金，SS表示不锈钢

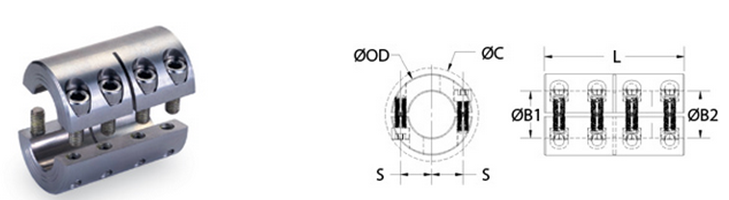

MD8-JP 刚性两片夹紧形小联轴器（夹紧式剖分不带键槽型）

MD8-JP 刚性两片夹紧形小联轴器（夹紧式剖分两片不带键槽型）						MSPX
型号	孔径	外径	长度	螺钉位置	最大回转	锻造
typle	B1 (mm)	OD (mm)	L (mm)	S (mm)	直径 C(mm)	夹紧螺钉
MD8-JP15-3/3-F	3	15	22	4.6	15	M2
MD8-JP15-4/4-F	4	15	22	4.6	15	M2
MD8-JP15-5/5-F	5	15	22	4.6	15	M2
MD8-JP15-6/6-F	6	18	30	5.9	21.5	M3
MD8-JP24-8/8F	8	24	35	9	27.1	M3
MD8-JP29-10/10	10	29	45	10.6	33	M4
MD8-JP29-12/12	12	29	45	10.6	33	M4
MD8-JP34-14/14	14	34	50	12	39.4	M5
MD8-JP34-15/15	15	34	50	12	39.4	M5
MD8-JP34-16/16	16	34	50	12	39.4	M5
MD8-JP42-20/20	20	42	65	15.4	48.9	M6
MD8-JP45-25/25	25	45	75	16.9	51.5	M6
MD8-JP53-30/30	30	53	83	20.9	58.7	M6
MD8-JP67-35/35	35	67	95	26.7	74.7	M8
MD8-JP77-40/40	40	77	108	31.8	84	M8
MD8-JP85-50/50	50	85	124	34.1	94.2	M10
用材：用F表示钢，A表示铝合金，SS表示不锈钢

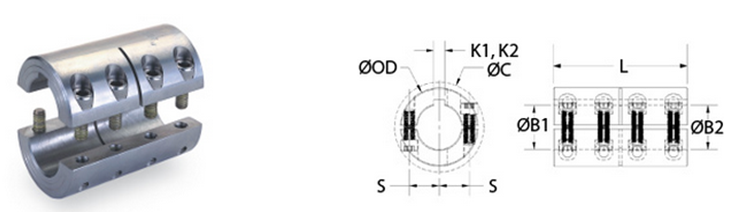

MD8-JPK 刚性两片夹紧形小联轴器（夹紧式剖分带键槽型）

MD8-JPK 刚性两片夹紧形小联轴器（夹紧式剖分带键槽型）							MSPC
型号	孔径	外径	长度	螺钉位置	最大回转	键槽	锻造
typle	B1 (mm)	OD (mm)	L (mm)	S (mm)	直径 C(mm)	K1 (mm)	夹紧螺钉
MD8-JPK24-8/8F	8	24	35	9	27.1	2	M3
MD8-JPK29-10/10	10	29	45	10.6	33	3	M4
MD8-JPK29-12/12	12	29	45	10.6	33	4	M4
MD8-JPK34-14/14	14	34	50	12	39.4	5	M5
MD8-JPK34-15/15	15	34	50	12	39.4	5	M5
MD8-JPK34-16/16	16	34	50	12	39.4	5	M5
MD8-JPK42-20/20	20	42	65	15.4	48.9	6	M6
MD8-JPK45-25/25	25	45	75	16.9	51.5	8	M6
MD8-JPK53-30/30	30	53	83	20.9	58.7	8	M6
MD8-JPK67-35/35	35	67	95	26.7	74.7	10	M8
MD8-JPK77-40/40	40	77	108	31.8	84	12	M8
MD8-JPK85-50/50	50	85	124	34.1	94.2	14	M10
用材：用F表示钢，A表示铝合金，SS表示不锈钢

【迈动工业】相关产品
万向联轴器	膜片、弹簧联轴器	伺服联轴器	星形、柱销联轴器	梅花、轮胎联轴器
SWC万向节联轴器	M100迈动单膜挠性联轴器	MD1迈动伺服联轴器	XL迈动星形弹性联轴器	HRC迈动梅花联轴器
SWP万向节联轴器	M200迈动双膜片联轴器	MD2迈动（膜片弹性）伺服联轴器	XLD迈动星形弹性联轴器	L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器	MP100迈动单膜片挠性联轴器	MD3迈动（胀紧式）伺服联轴器	TL迈动弹性柱销）联轴器	NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器	MP200迈动双膜片挠性联轴器	MD4迈动（波纹管）伺服联轴器	HL迈动（弹性柱销）联轴器	ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器	JSS迈动弹簧联轴器	MD5迈动（十字滑块）伺服联轴器	HLL迈动（弹性柱销）联轴器	FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器	JS迈动弹簧联轴器	MD6迈动（螺旋式）伺服联轴器	ZL迈动齿式（柱销）联轴器	UL迈动轮胎弹性联轴器


伺服联轴器的安装使用方法：
1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。　　
2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：
3.安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，安装完毕后，转动自如无别劲为好。
4. 操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)。　
