产品介绍Product

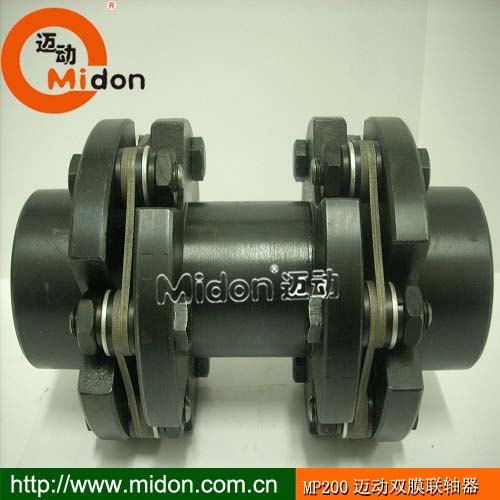

产品名称：: MP200双膜片加长联轴器，膜片联轴器，加长联轴器，薄片联轴器，304不锈钢联轴器，双组膜片联

产品特性：: 1、无噪声、无磨损、免润滑、结构简单、重量轻、体积小、装卸方便。MP200不必移动机器即可装拆。
2、能适合长时间运作，使用寿命长。左相对高温（-80+300）和恶劣环境中工作，能在有冲击振动条件下安全的运作。
3、传动效率高，能精确传递转速可达99.6%。材料：SC45#锻钢+不锈钢膜片组合而成。
4、广泛应用于钢铁、冶金、矿山、电力、工程、纺织、印刷和机床等设备工业传动中。。

品牌：: 迈动工业

材质：: SC45#锻钢+不锈钢膜片组合而成

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

MP200双膜片加长联轴器，膜片联轴器，加长联轴器，薄片联轴器，304不锈钢联轴器，双组膜片联轴器，JMJ联轴器

MP200系列迈动膜片联轴器能适合长时间运作，使用寿命长。左相对高温（-80+300）和恶劣环境中工作，能在有冲击振动条件下安全的运作。传动效率高，能精确传递转速可达99.6%。材料：SC45#锻钢+不锈钢膜片组合而成。广泛应用于钢铁、冶金、矿山、电力、工程、纺织、印刷和机床等设备工业传动中。。

常用名：MP200双膜片加长双组联轴器，膜片联轴器，加长联轴器，薄片联轴器，304不锈钢联轴器，双组膜片联轴器，JMJ联轴器

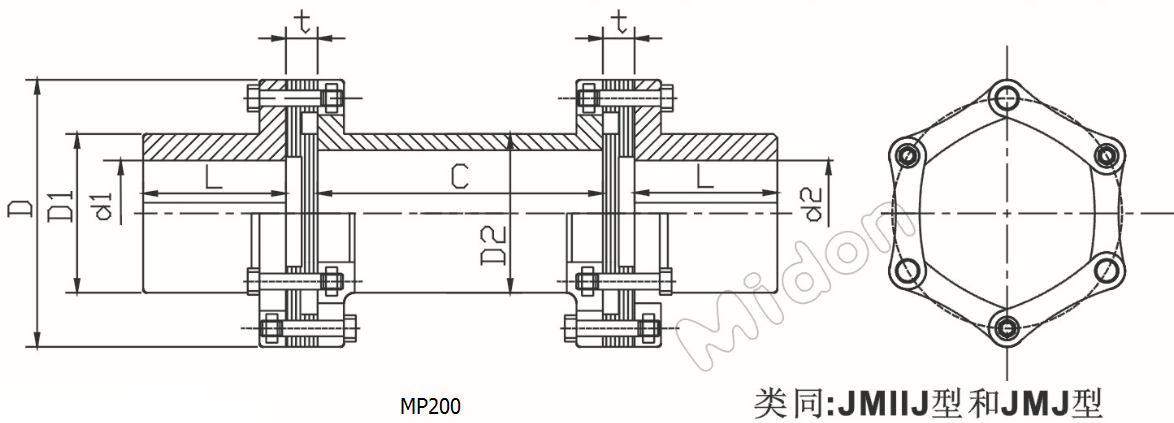

MP200系列迈动膜片联轴器（JB/T 9147-2000）基本参数和主要尺寸
基本参数和主要尺寸（JB/T 9147-2000）
型号	公称转矩Tn KN.m	最大转矩 KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度		D	D1	D2	C min	t	L1 min 重量 kg	重量 kg
型号	公称转矩Tn KN.m	最大转矩 KN.m	许用转速(n) r/min	轴孔直径 d	L,L1	L推荐	D	D1	D2	C min	t	L1 min 重量 kg	重量 kg
MP202	0.063	0.1	9300	20-38	38-82	40	92	53	45	70	8±0.2	2	1.4
MP203	0.1	0.2	8400	25-45	44-112	45	102	63	45	80	8±0.2	2.9	2.1
MP204	0.25	0.4	6700	30-55	60-112	55	128	77	76	96	11±0.3	5.7	4.2
MP205	0.5	0.8	5900	35-65	60-142	65	145	91	76	116	11±0.3	8.5	6.4
MP206	0.8	1.25	5100	40-75	84-142	75	168	105	102	136	14±0.3	12.5	9.6
MP207	1.25	2	4750	45-80	84-172	80	180	112	102	140	15±0.4	16.5	12.5
MP208	2	3.15	4300	50-85	84-172	80	200	120	114	140	15±0.4	21	15.5
MP209	2.5	4	4200	55-85	84-172	80	205	120	114	140	20±0.4	23	16.5
MP210	3.15	5	4000	55-90	84-172	90	215	128	127	160	20±0.4	27	19.5
MP211	4	6.3	3650	60-95	107-172	100	235	132	127	170	23±0.5	36	25
MP212	5	8	3400	60-100	107-212	100	250	145	140	170	23±0.5	42	30
MP213	6.3	10	3200	60-110	107-212	110	270	155	140	190	23±0.5	50	36
MP214	8	12.5	2850	60-110	107-212	115	300	162	165	200	27±0.6	66	45
MP215	10	16	2700	70-125	107-212	125	320	176	165	220	27±0.6	78	55
MP216	12.5	20	2450	75-130	107-252	140	350	186	165	240	32±0.7	110	75
MP217	16	25	2300	80-140	132-252	145	370	203	219	250	32±0.7	125	85
MP218	20	31.5	2150	90-160	132-302	165	400	230	219	290	32±0.7	160	115
MP219	25	40	1950	100-170	167-302	175	440	245	219	300	38±0.9	220	150
MP220	31.5	50	1850	100-180	167-302	185	460	260	267	320	38±0.9	245	170
MP221	35.5	56	1800	120-200	167-352	200	480	280	267	350	38±0.9	275	200
MP222	40	63	1700	120-200	167-352	210	500	295	267	370	38±0.9	320	230
MP223	50	80	1600	140-220	202-352	220	540	310	299	380	44±1	400	275
MP224	63	100	1450	140-240	202-410	240	600	335	356	410	50±1.2	560	380
MP225	80	125	1400	160-250	242-410	255	620	350	356	440	50±1.2	620	410
MP226	90	140	1300	180-280	242-470	275	660	385	356	480	50±1.2	740	510
MP227	112	180	1200	190-300	242-270	295	720	410	406	510	60±1.4	970	620
MP228	140	200	1150	220-320	282-470	300	740	420	406	520	60±1.4	1050	680
MP229	160	224	1100	240-300	330-470	320	770	450	457	560	60±1.4	1200	780
