产品介绍Product

产品名称：: G200 鼓形式联轴器 G200鼓形式联轴器 G200鼓形式联轴器厂家

产品特性：: 1、鼓形齿式联轴器属于刚性联轴器，具有径向和角向等轴线偏差补偿能力，一般为±1°
2、具有结构紧凑、回转半径小、承载能力大、传动效率高、噪音低及使用寿命长等优点；材料为：45#；
3、与G100系列相比密封为整体型，齿间距小，相对允许轴向和角向位移小，结构紧凑，转动惯量小。
4、适用于低速重载工况，如冶金、矿山、起重、运输、石油、化工机械等各类机械的轴系传动中。

品牌：: 迈动工业

材质：: SC45#调质/锻钢

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

鼓形齿式联轴器是由相同的齿数的鼓形外齿圈和带凸缘的内齿圈，及铰制螺栓组合而成的刚性联轴器，外齿轴圈的齿呈鼓型，中间厚两端薄，轴线上形成球结构，可避免齿部棱角接触引起的应力集中。

G200系列迈动鼓形齿式联轴器

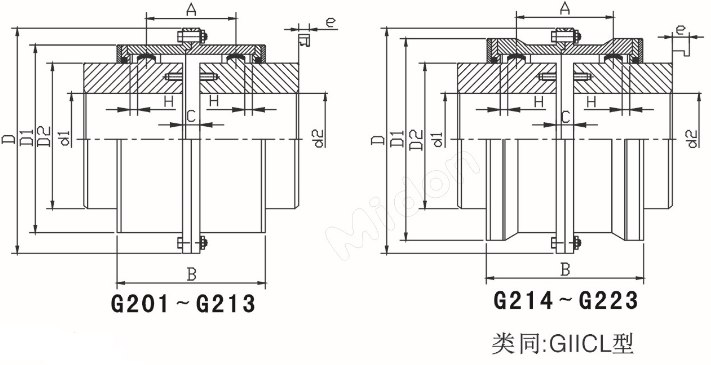

基本参数和主要尺寸（ZB J19 013-89）
型号	公称转矩Tn Kn.m	许用转速(n) r/min	轴孔直径d1 d2	轴孔长度 L	D	D1	D2	C	H	A	B	e	最大重量 kg
G201	0.355	4000	16-30	38-60	103	71	50	8	2	36	76	38	5.1
G202	0.63	4000	20-40	44-112	115	83	60	8	2	42	88	42	6.2
G203	1	4000	22-50	44-112	127	95	75	8	2	44	90	42	8.6
G204	1.6	4000	38-60	82-142	149	116	90	8	2	49	98	42	14.5
G205	2.8	4000	40-70	84-142	167	134	105	10	2.5	55	108	42	19.6
G206	4.5	4000	45-85	84-172	187	153	125	10	2.5	56	110	42	31.2
G207	6.3	3750	50-95	84-172	204	170	140	10	2.5	60	118	42	47.5
G208	9	3300	55-105	84-212	230	186	155	12	3	67	142	47	60.2
G209	14	3000	60-125	107-252	256	212	180	12	3	69	146	47	95.8
G210	20	2650	65-135	107-252	287	239	200	14	3.5	78	164	47	119
G211	32	2350	70-160	107-302	325	276	235	14	3.5	81	170	47	189
G212	45	2100	75-185	107-352	362	313	270	16	4	89	190	49	285
G213	63	1850	150-215	202-352	412	350	300	18	4.5	98	208	49	360
G214	100	1650	170-250	242-410	462	420	335	22	5.5	172	296	63	544
G215	160	1500	190-285	282-470	512	470	380	22	5.5	182	316	63	786
G216	224	1300	220-320	282-470	580	522	430	28	7	209	354	67	1027
G217	315	1200	250-365	330-550	644	582	490	28	7	198	364	67	1532
G218	450	1050	280-400	380-650	726	658	540	28	8	222	430	75	2278
G219	630	950	300-470	380-650	818	748	630	32	8	232	440	75	3026
G220	900	800	360-540	450-800	928	838	720	32	10.5	247	470	75	4430
G221	1250	750	400-600	540-800	1022	928	810	40	11.5	255	490	75	6152
G222	1600	650	450-680	540-900	1134	1036	915	40	13	262	510	75	7738
G223	2240	600	530-770	680-900	1282	1178	1030	50	14.5	299	580	80	11553
G224	3150	550	560-850	680-1000	1428	1322	1175	50	16.5	317	610	80	16615
G225	4000	460	670-1040	780-1100	1644	1538	1390	50	19	325	620	80	27797
订货书写示范：G201-YA?16L44/JA?30L60 关于Y，J，J1，Z型孔，A型键槽等，请见P4页
