UL 轮胎弹性联轴器，轮胎联轴器

首页 » 迈动产品 » 联轴器 » 轮胎联轴器

产品介绍Product

产品名称：: UL 轮胎弹性联轴器，轮胎联轴器

产品特性：: 1、结构简单，具有高弹性缓冲，扭转刚度小，减振动能力强，补偿两轴位移的能力较大。
2、有良好的阻尼，免润滑，装拆和维护方便，噪音小的特性，但不耐高温。
3、常用于要满足角向、轴向、高协调同步的搅拌设备，染整设备上。

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工处理，表面光洁.

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

UL系列弹性轮胎式联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度—20~80摄氏度，转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，因为弹性元件是一整体的轮胎体，拆装维修方便、不需润滑、耐久。

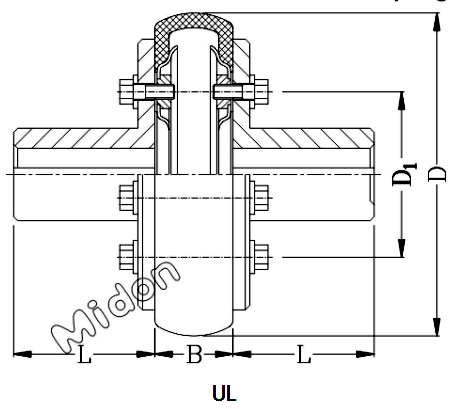

UL轮胎联轴器5.jpg 微信图片_20250326091108.png

UL系列迈动轮胎弹性联轴器

型号	孔径 d1,d2	公称扭矩 Tn N.m	最大扭矩Tmax(n.m)	许用转速r/min	轴孔长 L	尺寸 mm			转动惯量	重量 kg
型号	孔径 d1,d2	公称扭矩 Tn N.m	最大扭矩Tmax(n.m)	许用转速r/min	Y J J1型	D	D1	B	kg m	重量 kg
UL1	11~18	10	31	5000	22~40	80	42	20	0.0003	0.7
UL2	14~22	25	80	4900	27~50	100	51	26	0.0008	1.2
UL3	18~25	63	180	4800	30~52	120	62	32	0.0022	1.8
UL4	20~30	100	315	4500	38~80	140	69	38	0.0044	3
UL5	24~35	160	500	4000	38~80	160	80	45	0.0084	4.6
UL6	28~40	250	710	3600	44~110	180	90	50	0.016	7.1
UL7	32~48	315	900	3200	60~110	200	104	56	0.029	11
UL8	38~50	400	1250	3000	60~110	220	110	63	0.045	13
UL9	42~60	630	1800	2800	84~142	250	130	71	0.09	20
UL10	45~70	800	2240	2400	84~142	280	148	80	0.16	31
UL11	50~75	1000	2500	2100	84~142	320	165	90	0.28	39
UL12	55~85	1600	4000	2000	84~170	360	188	100	0.54	59
UL13	63~95	2500	6300	1800	107~170	400	210	110	0.9	81
UL14	75~110	4000	10000	1600	107~170	480	250	130	2.26	145
UL15	85~125	6300	14000	1200	167~212	560	300	150	4.65	222
UL16	100~140	10000	20000	1000	167~212	630	335	180	8.09	302
UL17	120~160	16000	31500	900	167~302	750	405	210	20.02	561
UL18	140~180	25000	57000	800	202~302	900	490	250	43.05	818

【迈动工业】相关产品
万向联轴器	膜片、弹簧联轴器	伺服联轴器	星形联轴器	梅花、轮胎联轴器
SWC万向节联轴器	M100迈动单膜挠性联轴器	MD1迈动伺服联轴器	XL迈动星形弹性联轴器	HRC迈动梅花联轴器
SWP万向节联轴器	M200迈动双膜片联轴器	MD2迈动（膜片弹性）伺服联轴器	XLD迈动星形弹性联轴器	L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器	MP100迈动单膜片挠性联轴器	MD3迈动（胀紧式）伺服联轴器	TL迈动弹性柱销）联轴器	NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器	MP200迈动双膜片挠性联轴器	MD4迈动（波纹管）伺服联轴器	HL迈动（弹性柱销）联轴器	ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器	JSS迈动弹簧联轴器	MD5迈动（十字滑块）伺服联轴器	HLL迈动（弹性柱销）联轴器	FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器	JS迈动弹簧联轴器	MD6迈动（螺旋式）伺服联轴器	ZL迈动齿式（柱销）联轴器	UL迈动轮胎弹性联轴器


轮胎联轴器是由两个半联轴器和一个轮胎体组成。安装时，联轴器轴孔注入润滑油，分别装入两个轴内，通过和轮胎体来实现联轴器传递。为了减少摩擦及磨损，使用时应从中间盘的油孔中注油进行润滑。因为半联轴器与中间盘组成移动副，不能发生相对转动，故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时，中间盘就会产生很大的离心力，从而增大动载荷及磨损。
