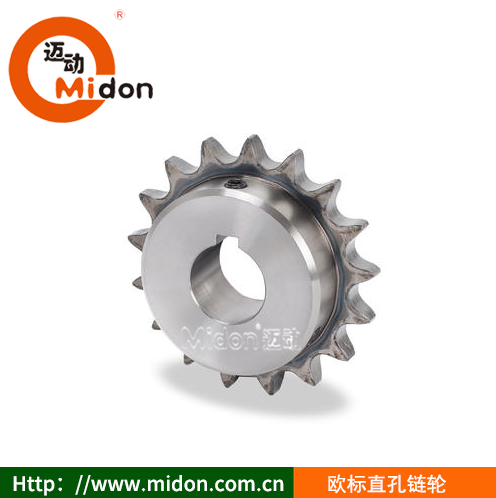

06B链轮 08B直孔链轮欧标链轮

首页 » 迈动产品 » 传动轮 » 链轮链条

产品介绍Product

产品名称：: 06B链轮 08B直孔链轮欧标链轮

产品特性：: 1、可适合长时间大扭力下工作，传递性能稳定。
2、大小轮传动变化时产生速比的变化。
3、易安装，好维护和方便润滑，属于实惠耐用传动元件。
4、SC45钢或锻钢，可附加工条件：调质淬火，发黑防锈处理。
5、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: SC45#钢/锻钢

表面：: 经调质精加工后淬火、发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other


链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降增扭的效果。

直孔链轮的优势特征：

1、链轮可适合长时间大扭力下工作，传递性能稳定。

2、链轮大小轮传动变化时产生速比的变化。

3、链轮易安装，好维护和方便润滑，属于实惠耐用传动元件。

4、链轮使用SC45钢或锻钢，可附加工条件：调质淬火，发黑防锈处理。

5、批量生产加工周期：2~3周。

链轮广泛应用于农业机械、建筑机械、石油机械、采矿、起重、金属切削机床等行业机械。

欧标06B系列链轮								欧标08B系列链轮
节距(Pitch)=9.525(mm)=3/8"								节距(Pitch)=12.7(mm)=1/2"
齿数Teeth	外径O.D	节径P.D	B型凸台Hub		最大孔径	重量 W.t		齿数Teeth	外径O.D	节径P.D	B型凸台Hub		最大孔径	重量 W.t
齿数Teeth	外径O.D	节径P.D	毂径H	轮厚L	Bore Max	B型. Kg	A型. Kg	齿数Teeth	外径O.D	节径P.D	毂径H	轮厚L	Bore Max	B型. Kg	A型. Kg
9	32	27.84	22	20	11	0.06	0.02	9	42	37.13	28	22	16	0.11	0.06
10	34	30.84	25	20	12	0.08	0.02	10	46	41.1	32	22	18	0.14	0.07
11	38	33.81	27	20	14	0.09	0.03	11	51	45.08	37	22	20	0.19	0.09
12	41	36.8	31	20	16	0.12	0.3	12	55	49.07	40	22	22	0.22	0.10
13	44	39.8	32	20	18	0.12	0.04	13	59	53.07	37	22	20	0.23	0.12
14	47	42.81	35	20	18	0.12	0.05	14	63	57.07	42	22	25	0.28	0.14
15	51	45.81	37	20	20	0.16	0.05	15	67	61.08	46	22	28	0.34	0.16
16	54	48.82	41	20	25	0.19	0.06	16	71	65.1	50	22	30	0.40	0.18
17	57	51.84	44	20	25	0.22	0.07	17	76	69.12	54	22	32	0.46	0.20
18	60	54.85	47	20	28	0.25	0.08	18	80	73.14	57	22	35	0.51	0.23
19	63	57.87	50	20	30	0.28	0.09	19	84	77.16	62	22	40	0.59	0.26
20	66	60.89	53	20	30	0.32	0.1	20	88	81.18	67	25	45	0.76	0.29
21	69	63.91	56	20	35	0.36	0.1	21	92	85.21	71	25	48	0.85	0.30
22	72	66.93	60	20	38	0.37	0.11	22	96	89.24	76	25	51	0.95	0.35
23	75	69.95	53	20	32	0.38	0.13	23	100	93.27	77	25	51	1.00	0.38
24	78	72.97	53	22	32	0.43	0.14	24	104	97.3	63	25	42	0.84	0.40
25	81	76	53	22	32	0.44	0.15	25	108	101.33	63	25	42	0.88	0.45
26	84	79.02	53	22	32	0.45	0.16	26	112	105.36	63	25	42	0.92	0.49
27	87	82.05	53	22	32	0.46	0.18	27	116	109.4	63	25	42	0.96	0.50
28	90	85.07	53	22	32	0.48	0.19	28	120	113.43	63	25	42	1.00	0.56
29	93	88.1	53	22	32	0.49	0.2	29	124	117.46	63	25	42	1.05	0.60
30	96	91.12	53	22	32	0.51	0.22	30	128	121.5	63	25	42	1.10	0.63
31	99	94.15	53	22	32	0.52	0.23	31	133	125.53	68	28	45	1.20	0.65
32	102	97.18	53	22	32	0.54	0.25	32	137	129.57	68	28	45	1.30	0.70
33	105	100.2	53	22	32	0.56	0.26	33	141	133.61	68	28	45	1.30	0.75
34	109	103.23	53	22	32	0.57	0.28	34	145	137.64	68	28	45	1.30	0.80
35	112	106.26	53	22	32	0.59	0.29	35	149	141.68	68	28	45	1.40	0.85
36	115	109.29	53	22	32	0.61	0.31	36	153	145.72	68	28	45	1.50	0.90
37	118	112.31	63	25	42	0.74	0.33	37	157	149.75	68	28	45	1.55	0.99
38	121	115.34	63	25	42	0.82	0.35	38	161	153.79	68	28	45	1.60	1.00
39	124	118.37	63	25	42	0.83	0.36	39	165	157.83	68	28	45	1.60	1.10
40	127	121.4	63	25	42	0.85	0.38	40	169	161.87	68	28	45	1.70	1.15
41	130	124.43	63	25	42	0.91	0.4	41	173	165.91	73	32	48	2.00	1.20
42	133	127.46	63	25	42	0.93	0.43	42	177	169.95	73	32	48	2.05	1.25
43	136	130.48	63	25	42	0.95	0.45	43	181	173.98	73	32	48	2.10	1.30
44	139	133.52	63	25	42	0.97	0.47	44	185	178.02	73	32	48	2.00	1.35
45	142	136.55	63	25	42	1	0.49	45	189	182.06	73	32	48	2.25	1.40
48	151	145.64	63	25	42	1.07	0.55	48	201	194.18	73	32	48	2.45	1.63
50	157	151.7	63	25	42	1.1	0.6	50	209	202.26	73	32	48	2.60	1.80
54	169	163.81	63	25	42	1.2	0.7	54	226	218.42	73	32	48	2.90	2.00
55	172	166.85	63	25	42	1.25	0.71	60	250	242.66	73	32	48	3.40	2.60
60	187	182	63	25	42	1.3	0.8	65	270	262.87	83	32	55	4.10	3.00
65	203	197.15	68	25	45	1.6	1	70	290	283.07	83	32	55	4.57	3.50
70	218	212.3	68	25	45	1.8	1.2	72	299	291.16	83	32	55	4.80	3.70
75	233	227.46	68	25	45	1.9	1.3	75	311	303.28	83	32	55	5.10	4.00
80	248	242.61	68	25	45	2.4	1.5	80	331	323.49	88	35	60	5.90	4.60
								84	347	339.65	88	35	60	6.40	5.10
								85	351	343.69	88	35	60	6.50	5.20
								90	371	363.9	88	35	60	7.15	5.80
								92	379	371.99	88	35	60	7.40	6.10
								95	392	384.11	88	35	60	7.80	6.50
								96	396	388.15	88	35	60	8.00	6.60

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


链轮排齿参数（美标、欧标）
美标
链轮号	节距	滚子直径	齿节高	倒角高	倒角宽	弧半径	齿厚（1～4排）			齿幅（2～3排）		齿幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
欧标（A、B系列链轮主要参数）
链轮号	节距	滚子直径	齿节高	倒角高	倒角宽	弧半径	齿厚（1～4排）			齿幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3

链轮的安装要求：

1、根据规范精确选用传动链轮类型。

2、按精确方法将主、从动链轮设备到位，且拧紧紧固件使其到达规矩力矩恳求。

3、装上传动链条并调整好松紧度后，检查链条与链轮配合是不是顺利、共面，且与链罩无干与。

4、检查设备传动链轮的方位（变速器输出副轴、轮毂等）情况是不是杰出，否则须维修或更换有关件。

链轮使用过程中的注意事项：

1、从动链轮应有防松方法与措施。

2、链轮和链条最好一起更换，若只更换其中之一，会加剧两头的磨损。

3、要守时地清洗及光滑传动链条、传动链轮，以前进其运用寿命。

4、从动链轮装车后，应使用调节器和后摇架刻线将后轮轴调正，这么既可避免后轮跑偏，也能避免链轮与链条的早期磨损。
