LOCK10 胀套 LOCK10涨紧套 TLK500 F涨紧套 TLK500 F胀套 LOCK10胀套厂家 LOCK10涨紧套厂家

首页 » 迈动产品 » 胀套涨紧套 » 胀套

产品介绍Product

产品名称：: LOCK10 胀套 LOCK10涨紧套 TLK500 F涨紧套 TLK500 F胀套 LOCK10胀套厂家 LOCK10涨紧套厂家

产品特性：: 1、实现无间隙免键联接，无需键槽，100%品质保证。
2、具有省时高效，避免传统隐性公差损坏；
3、具有高精度，大扭矩，自动调节中心作用；
4、45#钢调质研磨，反复涨紧弹性好。
5、备有现货库存，批量生产2~3周交货期。

品牌：: 迈动工业

材质：: 45#钢

表面：: 经精加工后调质研磨，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other


迈动工业——LOCK9胀紧套

迈动LOCK9胀紧套类似于：Z19 TLK250 W,迈动胀紧套拆卸方便，且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆开。胀紧时，接触面紧密亿贴合不锈蚀，也便于拆开。

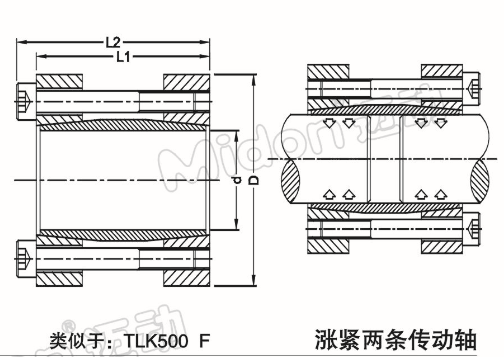

迈动LOCK10胀紧套基本尺寸参数

LOCK10
尺寸Dimesions			所受扭力Performances		螺丝规格Ciamping screwsDIN-12.9
d×D [mm]	L1 [mm]	L2 [mm]	Mt [mm]	Ft [Nm]	Qty	Type	Ms [Nm]
17×50	50	56	210	24500	4	M6×40	17
18×50	50	56	230	24500	4	M6×40	17
19×50	50	56	240	24500	4	M6×40	17
20×50	50	56	250	24500	4	M6×40	17
22×55	60	66	270	24500	4	M6×40	17
24×55	60	66	300	24500	4	M6×40	17
25×55	60	66	460	36500	6	M6×40	17
28×60	60	66	520	36500	6	M6×40	17
30×60	60	66	560	36500	6	M6×40	17
32×63	60	66	590	36500	6	M6×40	17
35×75	75	83	770	45500	4	M8×60	41
38×75	75	83	860	45500	4	M8×60	41
40×75	75	83	910	45500	4	M8×60	41
42×78	75	83	940	45500	4	M8×60	41
45×85	85	93	1530	67500	6	M8×60	41
48×90	85	93	1610	67500	6	M8×60	41
50×90	85	93	1700	67500	6	M8×60	41
55×94	85	93	2460	90500	8	M8×60	41
60×100	85	93	2720	90500	8	M8×60	41
65×105	85	93	2940	90500	8	M8×60	41
70×115	100	110	3780	107500	6	M10×80	83
75×125	100	110	4040	107500	6	M10×80	83
80×125	100	110	4300	17500	6	M10×80	83

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


迈动工业——胀紧套使用方法

一.胀套安装前的准备工作

1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。

二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。

三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧。
c.以MA值拧紧 d.以MA值检查全部螺钉。

四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。
2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。

五.胀套的防护
1 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2 在露天作业或工作在较差环境的机器，应定期在外露的胀套端面上涂防锈油脂。
3 需在腐蚀介质中工作的胀套，应采取专门的防护(如加盖板、密封罩等)，以防胀套锈蚀。
