JSS 弹簧联轴器（双弹簧中间套加长式）中间加长双弹簧联轴器中间加长弹簧联轴器

首页 » 迈动产品 » 联轴器 » 蛇簧联轴器

产品介绍Product

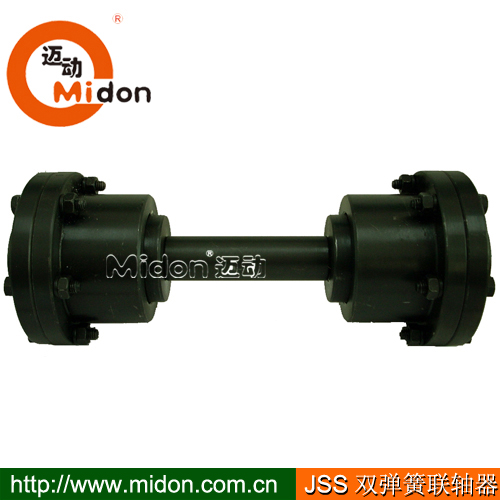

产品名称：: JSS 弹簧联轴器（双弹簧中间套加长式）中间加长双弹簧联轴器中间加长弹簧联轴器

产品特性：: 1、可满足远距离联轴同步运转的传动设计中；
2、大缓冲，减振、吸振能力可达40%以上；方便装拆。
3、常用于联轴同步的大中型设备中，如：搅拌设备、输送设备、煤矿、冶金工业上。

品牌：: 迈动工业

材质：: SC45#锻钢

表面：: 经调质精加工后研磨处理，光洁。

寿命：: 售后1年的技术服务支持

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

JSS迈动蛇形弹簧联轴器(远传型、双弹簧中间加长式）：

1、可满足远距离联轴同步运转的传动设计中；

2、大缓冲，减振、吸振能力可达40%以上；方便装拆。

3、常用于联轴同步的大中型设备中，如：搅拌设备、输送设备、煤矿、冶金工业上。

型号	公称转矩Tn KN.m	轴孔直径 d	中间轴d1	轴孔长度 L	中间轴C min	D	L2	间隙 t	重量 kg	润滑油 kg	许用位移量
型号	公称转矩Tn KN.m	轴孔直径 d	中间轴d1	轴孔长度 L	中间轴C min	D	L2	间隙 t	重量 kg	润滑油 kg	径向y	轴向x	角向a
JSS1	0.14	22-35	28	48	162	116	78	3	3.9	0.041	0.05	±0.3	0.076
JSS2	0.4	32-50	35	60	195	158	94	3	8.9	0.068	0.05	±0.3	0.1
JSS3	0.9	48-65	50	76	213	183	103	3	15.6	0.113	0.05	±0.3	0.127
JSS4	1.8	55-80	63	89	275	218	134	3	26.4	0.172	0.05	±0.3	0.15
JSS5	3.15	65-85	75	98	294	245	144	3	37.2	0.254	0.076	±0.3	0.18
JSS6	5.6	75-110	90	120	372	286	182	5	63.1	0.427	0.076	±0.5	0.2
JSS7	8	80-120	100	127	391	324	191	5	83.5	0.508	0.076	±0.5	0.23
JSS8	12.5	90-140	120	150	453	327	220	6	98	0.735	0.076	±0.6	0.25
JSS9	18	110-170	130	162	463	365	225	6	140	0.908	0.1	±0.6	0.3
JSS10	25	120-200	140	184	482	419	235	6	210	1.135	0.1	±0.6	0.33
JSS11	35.5	140-200	160	183	549	478	268	6	277	1.962	0.1	±0.6	0.4
JSS12	50	160-240	200	198	587	548	287	6	381	2.815	0.127	±0.6	0.45
JSS13	63	180-250	200	216	622	604	305	6	519	3.496	0.127	±0.6	0.5
JSS14	90	200-280	220	239	673	665	330	6	719	3.768	0.127	±0.6	0.56
JSS15	125	240-320	250	259	711	708	350	6	899	4.4	0.15	±0.6	0.6
JSS16	160	280-360	280	289	744	782	366	6	1205	5.62	0.15	±0.6	0.68

【迈动工业】相关产品
万向联轴器	膜片、弹簧联轴器	伺服联轴器	星形、柱销联轴器	梅花、轮胎联轴器
SWC万向节联轴器	M100迈动单膜挠性联轴器	MD1迈动伺服联轴器	XL迈动星形弹性联轴器	HRC迈动梅花联轴器
SWP万向节联轴器	M200迈动双膜片联轴器	MD2迈动（膜片弹性）伺服联轴器	XLD迈动星形弹性联轴器	L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器	MP100迈动单膜片挠性联轴器	MD3迈动（胀紧式）伺服联轴器	TL迈动弹性柱销）联轴器	NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器	MP200迈动双膜片挠性联轴器	MD4迈动（波纹管）伺服联轴器	HL迈动（弹性柱销）联轴器	ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器	JSS迈动弹簧联轴器	MD5迈动（十字滑块）伺服联轴器	HLL迈动（弹性柱销）联轴器	FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器	JS迈动弹簧联轴器	MD6迈动（螺旋式）伺服联轴器	ZL迈动齿式（柱销）联轴器	UL迈动轮胎弹性联轴器


售后1年的技术服务支持。

1、安装距离：首先根据联轴器大小尺寸，对中调准好两轴之间初设距离；

2、调整两轴：使两轴安装轴尽可成一线安装，应<2度以内的角向偏差,<0.05MM径向偏移；

3、确定两轴：在调整两轴上法兰与中间加长距离及弹簧的配合安装距离后，锁定两轴（指电机和主机）。

4、安装法兰及加长轴法兰：用热套方法并尽可能使两法法兰安装平行。在确保中间轴安装距离后，安装中轴法兰分别与主从两法兰对策。

5、安装弹簧：安装之前，应在两个联轴器法兰的沟槽里涂上黄油，后再安装弹簧，注意两个半球弹簧裂口对应在同一边安装，通常可以用木或胶锤敲入联轴器鼓形槽中。

6、最后是安装护壳：先把两面二个0形密封圈对准半体的罩壳，套入置弹簧和法兰体周围。接着另一半护壳体，同上，对准并确保密实两体后再拧紧上下四枚锣钉，装完后与上对接完毕，安装完成。

要注意的是：

1、安装时应避免用硬体鼓打法兰齿部。

2、罩壳表面有个M6和M8是注油孔，用于检修注油之用。安装时应确保锣丝定位在法兰沟槽中，才能盖实整个联轴器。
