直孔同步轮锥套同步轮 XH系列梯型齿 XH梯形齿同步轮梯形齿同步轮厂家

首页 » 迈动产品 » 传动轮 » 梯形齿同步轮

产品介绍Product

产品名称：: 直孔同步轮锥套同步轮 XH系列梯型齿 XH梯形齿同步轮梯形齿同步轮厂家

产品特性：: 1、品质100%保证，轴孔涨紧式锁紧结构，传递精度高。
2、避免隐性公差，易安装，省40%人工调整。
3、常用材料：铝合金、45#钢、大的产品HT250灰铁。
4、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: 铝合金、45#钢、HT250

表面：: 经调质精加工处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

同步带轮的传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。它综合了带传动、链传动和齿轮传动各自的优点。转动时，通过带齿与轮的齿槽相啮合来传递动力。传输龙同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，传递功率从几瓦到百千瓦。传动效率高，，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。传输产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。

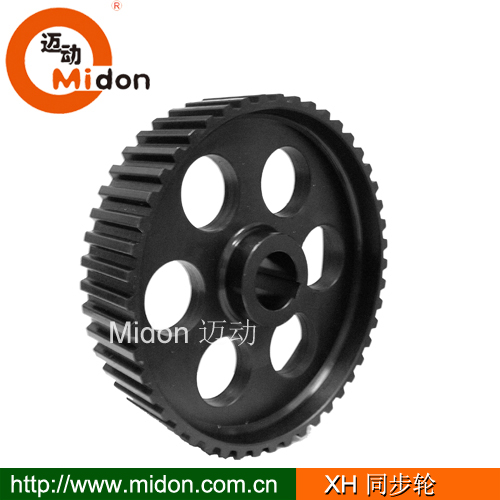

XH系列梯型齿迈动直孔同步轮
节距=7/8" Pitch (22.225mm)						XH 200					XH 300					XH 400
节距=7/8" Pitch (22.225mm)						带宽=2英寸=50.8mm 轮宽F=65.1mm					带宽=3英寸=76.2mm 轮宽F=92.1mm					带宽=4英寸=101.6mm 轮宽F=119mm
节径P.D	外径O.D	挡圈A	毂径H	缘径 G	材料Matarl	齿数-型号PartCode	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型号PartCode	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型号PartCode	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
127.34	124.55	141	100	95	45钢	18 XH 200	24~60	80	1F	5.00	18 XH 300	28-60	110	1F	6.80	18 XH 400	32~60	132	1F	8.50
134.41	131.62	146	100	100	45钢	19 XH 200	24~60	80	1F	5.50	19 XH 300	28-60	110	1F	7.10	19 XH 400	32~60	132	1F	9.00
141.49	138.7	155	100	110	45钢	20 XH 200	24~60	80	1F	6.00	20 XH 300	28-60	110	1F	7.40	20 XH 400	32~60	132	1F	9.40
148.56	145.77	169	110	115	45钢	21 XH 200	24~65	80	1F	6.60	21 XH 300	28-66	110	1F	8.20	21 XH 400	32~66	132	1F	10.50
155.64	152.84	169	110	120	45钢	22 XH 200	24~65	80	1F	7.20	22 XH 300	28-66	110	1F	9.00	22 XH 400	32~66	132	1F	11.50
169.79	166.99	183	120	135	45钢	24 XH 200	24~72	80	1F	8.60	24 XH 300	28-72	110	1F	10.60	24 XH 400	32~72	132	1F	13.40
176.86	174.07	198	120	135	45钢	25 XH 200	24~72	80	1F	9.40	25 XH 300	28-72	110	1F	11.80	25 XH 400	32~72	132	1F	14.50
183.93	181.14	198	120	150	45钢	26 XH 200	24~72	80	1F	9.70	26 XH 300	28-72	110	1F	12.00	26 XH 400	32~72	132	1F	15.60
191.01	188.22	212	120	160	45钢	27 XH 200	24~72	80	1F	9.90	27 XH 300	28-72	110	1F	12.50	27 XH 400	32~72	132	1F	15.10
198.09	195.29	212	120	165	45钢	28 XH 200	24~72	80	1F	10.00	28 XH 300	28-90	110	1F	13.00	28 XH 400	32~90	132	1F	15.62
212.23	209.44	226	120	180	45钢	30 XH 200	24~72	80	1F	10.40	30 XH 300	28-90	110	1F	13.75	30 XH 400	32~90	132	1F	16.00
226.38	223.59	240	120	195	45钢	32 XH 200	24~72	80	1F	11.20	32 XH 300	28-90	110	1F	14.70	32 XH 400	32~90	132	1F	18.00
240.53	237.74	256	120	210	45钢	34 XH 200	24~72	80	1F	12.60	34 XH 300	30-90	110	1F	16.30	34 XH 400	32~90	132	1F	20.00
268.83	266.03	-	150	240	HT250	38 XH 200	28~90	80	5	14.60	38 XH 300	30-90	120	5	18.30	38 XH 400	32~90	132	5	22.00
282.98	280.18	-	150	245	HT250	40 XH 200	28~90	100	5	16.00	40 XH 300	28-90	120	5	19.90	40 XH 400	32~90	132	5	24.00
339.57	336.78	-	175	300	HT250	48 XH 200	28~90	100	5	18.40	48 XH 300	32-105	120	5	22.50	48 XH 400	32~105	132	5	30.80
424.47	421.67	-	175	385	HT250	60 XH 200	28~90	100	5	24.30	60 XH 300	32-105	120	5	31.50	60 XH 400	32~105	132	5	36.20

XH系列迈动锥套同步轮
节距=22.225mm						XH 200					XH 300					XH 400
节距=22.225mm						带宽=2英寸=50.8mm 轮宽F=65.1mm					带宽=3英寸=76.2mm 轮宽F=92.1mm					带宽=4英寸=101.6mm 轮宽F=119mm
节径P.D	外径O.D	挡圈 A	毂径 H	缘径 G	材料Matarl	齿数- 型号 PartCode	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型号 PartCode	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型号 PartCode	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
127.34	124.55	141	-	95	45钢	18XH200 2012	50	32	6F	2.60	18XH300 2517	60	45	6F	3.70	18XH300 2517	60	45	6F	5.00
134.41	131.62	146	-	100	45钢	19XH200 2012	50	32	6F	3.10	19XH300 2517	60	45	6F	4.20	19XH300 2517	60	45	6F	5.50
141.49	138.7	155	-	110	45钢	20XH200 2012	50	32	6F	3.60	20XH300 2517	60	45	6F	4.70	20XH300 2517	60	45	6F	6.00
148.56	145.77	169	-	115	45钢	21XH200 2517	60	45	6F	4.20	21XH300 2517	60	45	6F	5.40	21XH300 2517	60	45	6F	6.60
155.64	152.84	169	-	120	45钢	22XH200 2517	60	45	6F	4.80	22XH300 2517	60	45	6F	6.00	22XH300 2517	60	45	6F	7.20
169.79	166.99	183	-	135	45钢	24XH200 2517	60	45	6F	6.10	24XH300 2517	60	45	6F	7.60	24XH300 3020	75	51	6F	8.40
176.86	174.07	198	-	135	45钢	25XH200 2517	60	45	6F	6.80	25XH300 2517	60	45	6F	8.70	25XH300 3020	75	51	6F	9.40
183.93	181.14	198	-	150	45钢	26XH200 2517	60	45	6F	7.40	26XH300 2517	60	45	6F	9.80	26XH300 3020	75	51	6F	10.30
191.01	188.22	212	-	160	45钢	27XH200 2517	60	45	6F	8.20	27XH300 2517	60	45	6F	10.70	27XH300 3020	75	51	6F	11.30
198.09	195.29	212	134	165	45钢	28XH200 2517	60	45	7F	9.00	28XH300 2517	60	45	7F	11.60	28XH300 3020	75	51	6F	12.30
212.23	209.44	226	134	180	45钢	30XH200 2517	60	45	7F	9.60	30XH300 2517	60	45	7F	11.90	30XH300 3020	75	51	6F	14.36
226.38	223.59	240	134	195	45钢	32XH200 2517	60	45	7F	9.80	32XH300 3020	75	51	7F	13.80	32XH300 3020	75	51	7F	19.90
240.53	237.74	256	134	210	45钢	34XH200 2517	60	45	8F	11.60	34XH300 3020	75	51	7F	14.78	34XH300 3020	75	51	7F	21.32
254.64	251.85	267	134	220	HT250	36XH200 2517	60	45	8F	12.01	36XH300 3020	75	51	7F	16.70	36XH300 3020	75	51	7F	22.30
268.83	266.03	-	134	240	HT250	38XH200 2517	60	45	8F	12.54	38XH300 3020	75	51	8F	18.21	38XH300 3020	75	51	7F	23.56
282.98	280.18	-	134	245	HT250	40XH200 2517	60	45	8F	13.30	40XH300 3020	75	51	8F	19.50	40XH300 3020	75	51	8F	24.60
339.57	336.78	-	165	300	HT250	48XH200 3020	75	51	8F	19.00	48XH300 3020	75	51	8F	27.00	48XH300 3535	100	89	8F	30.00
424.47	421.67	-	165	385	HT250	60XH200 3020	75	51	8F	22.00	60XH300 3535	100	89	8F	28.00	60XH300 3535	100	89	8F	40.00
