XXH梯形齿直孔同步轮

首页 » 迈动产品 » 传动轮 » 梯形齿同步轮

产品介绍Product

产品名称：: XXH梯形齿直孔同步轮

产品特性：: 上传中

品牌：: 迈动工业

材质：: 铝合金、45#钢

表面：: 本色阳极氧化、发黑处理

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

同步轮是由一条内周表面设有等间距齿的环形皮带和具有相应齿的带轮所组成，运行时，带齿与带轮的齿槽相啮合传递运动和动力，它是综合了皮带传动、链传动齿轮传动各自优点的新型带传动。

广泛应用于机床、纺织、烟草、包装机械、石油化工、仪器仪表、电子产品、冶金等行业的机械传动。我们可按照客户的图纸及材质要求进行定制及开模加工。用于带轮的材质主要有：铝合金、45#钢

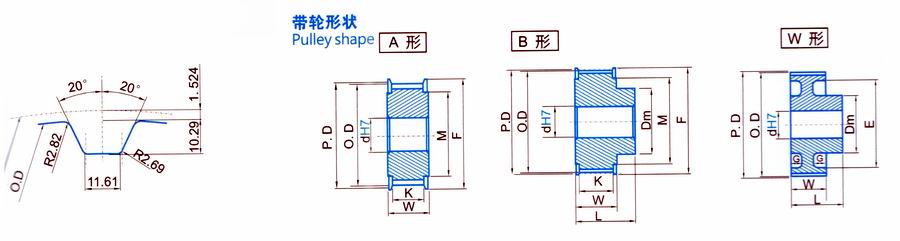

XXH同步带轮
					XXH200				MXL300				MXL400
节距P=31.75mm (Pitch)					带宽=2英寸=50.8mm 轮宽W=65mm				带宽=3英寸=76.2mm 轮宽W=92mm				带宽=4英寸=101.6mm 轮宽W=119mm
节径P.D	外径O.D	挡圈F	毂径Dm	材料Matarl	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type	型号-齿数Part Code	孔径 dmax	毂厚L	图例Type
181.91	187.78	198	140	45	18XXH200	100	80	A、B形	18XXH300	100	110	A、B形	18XXH400	100	132	A、B形
192.02	188.97	208	140	45	19XXH200	100	80	A、B形	19XXH300	100	110	A、B形	19XXH400	100	132	A、B形
202.13	199.08	208	150	45	20XXH200	110	80	A、B形	20XXH300	110	110	A、B形	20XXH400	110	132	A、B形
212.23	209.19	229	150	45	21XXH200	110	80	A、B形	21XXH300	110	110	A、B形	21XXH400	110	132	A、B形
222.34	219.29	239	150	45	22XXH200	120	80	A、B形	22XXH300	120	110	A、B形	22XXH400	120	132	A、B形
242.55	239.50	一	150	45	24XXH200	120	100	W形	24XXH300	120	120	W形	24XXH400	120	148	W形
252.66	249.61	一	150	45	25XXH200	120	100	W形	25XXH300	120	120	W形	25XXH400	120	148	W形
262.76	259.71	一	150	45	26XXH200	120	100	W形	26XXH300	120	120	W形	26XXH400	120	148	W形
272.87	269.82	一	150	45	27XXH200	125	100	W形	27XXH300	125	120	W形	27XXH400	125	148	W形
303.19	300.14	一	150	45	30XXH200	125	100	W形	30XXH300	125	120	W形	30XXH400	125	148	W形
404.25	401.21	一	150	45	40XXH200	130	100	W形	40XXH300	130	120	W形	40XXH400	130	148	W形
485.10	482.06	一	175	45	48XXH200	150	100	W形	48XXH300	150	120	W形	48XXH400	150	148	W形
606.38	603.33	一	175	45	60XXH200	150	100	W形	60XXH300	150	120	W形	60XXH400	150	148	W形
727.66	724.61	一	175	45	72XXH200	150	100	W形	72XXH300	150	120	W形	72XXH400	150	148	W形

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


同步带轮的使用方法：

1、同步带轮的齿必须与同步带的运转方向成直角。

2、在起动时，中心距改变，同步带松弛，发生跳齿现象，应检查同步带轮机架是否松动，轴的定位是否失准加以调整、加固。

3、主动同步带轮与被动同步带轮的主轴的平行度应控制在正切tgθ=1/1000左右。轴位不准，直接影响使用寿命，而且会失去精度，噪音大。

4、发现主动同步带轮上皮带向一边偏位，应移动下被动同步带轮加以调整，并调整张紧轮的压力
