P 制动盘，制动轮刹车制动盘冲床制动盘优质刹车制动盘

首页 » 迈动产品 » 联轴器 » 鼓齿联轴器

产品介绍Product

产品名称：: P 制动盘，制动轮刹车制动盘冲床制动盘优质刹车制动盘

产品特性：: P 制动盘,制动轮

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工处理，光洁。

寿命：: 正常使用2~4年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

P系列【迈动工业】制动盘

用于各种要应用到刹车的场合，或联轴器或设备主轴边上

P系列【迈动工业】制动盘基本参数和主要尺寸（JB/T 7001-93）


D0	T	K	S	D5 max		转动惯量 kg.m2		重量 kg
D0	T	K	S	I	II	I	II	I	II
P315	15	10	42	180	155	0.116	0.11	8.5	6.7
P355	15	10	54	200	175	0.192	0.18	11.4	9.9
P400	15	14	54	255	230	0.32	0.29	15.2	12.4
P450	15	16	54	305	280	0.55	0.46	19.7	15.6
P500	15	18	54	325	295	0.83	0.71	25	20
P560	15	18	54	350	320	1.28	1.13	30.7	25.6
P630	15	20	54	400	360	2.06	1.83	38.8	33
P710	15	20	54	480	450	3.32	2.9	46.5	39.4
P800	15	24	70	540	500	5.87	4.8	67.8	52.7
P900	15	24	70	600	560	9.3	7.9	86.6	70.3
P1000	20	30	80	620	560	17.4	15.7	129	115

P系列迈动制动盘

D0	T	K	S	D5 max		转动惯量 kg.m2		重量 kg
D0	T	K	S	I	II	I	II	I	II
P315	15	10	42	180	155	0.116	0.11	8.5	6.7
P355	15	10	54	200	175	0.192	0.18	11.4	9.9
P400	15	14	54	255	230	0.32	0.29	15.2	12.4
P450	15	16	54	305	280	0.55	0.46	19.7	15.6
P500	15	18	54	325	295	0.83	0.71	25	20
P560	15	18	54	350	320	1.28	1.13	30.7	25.6
P630	15	20	54	400	360	2.06	1.83	38.8	33
P710	15	20	54	480	450	3.32	2.9	46.5	39.4
P800	15	24	70	540	500	5.87	4.8	67.8	52.7
P900	15	24	70	600	560	9.3	7.9	86.6	70.3
P1000	20	30	80	620	560	17.4	15.7	129	115

【迈动工业】制动轮

【迈动工业】生产各种规格型号制动轮，主要型号有100制动轮、160制动轮、200制动轮、250制动轮、315制动轮、300制动轮、400制动轮、500制动轮、630制动轮、710制动轮、800制动轮、700制动轮。具体如下

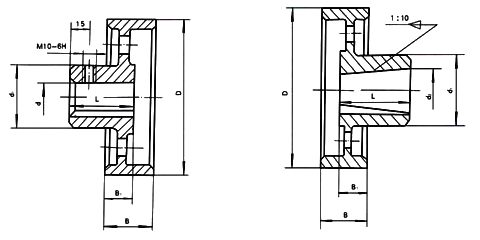

制动轮1.jpg 制动轮2.jpg 制动轮图.jpg

该标准适用于制动轮直径为100～800mm的瓦块式制动器。
技术要求
①轮缘表面淬火硬度35～45HRC，深度为2～3mm。
②材料 D≤200mm者为45锻钢
D≥250mm者为ZG340—570。
③键槽型式、尺寸及公差按GB/T 3852—97《联轴器轴孔和联接型式及尺寸》的规定。
标记示例：
制动轮200—Y60 JB/ZQ 4389—86
200—制动轮直径，mm
Y—圆柱形轴孔
制动轮基本参数和主要尺寸 mm


D	d	Y型轴孔 L	Z1型轴孔 dZ	L	B	B1	d1	转动惯量kg.m2	重量kg
100	25,28	62	25,28	44	70	35	65	0.0075	3
	30,32,35	82	30,32,35	60
160	25,28	62	25,28	44	70	35	65	0.03	5
	30,32,35	82	30,32,35	60
200	25,28	62	30,32,35,38	60	85	42.5	100	0.2	10
	30,32,35,38	82
	40,42,45,48,50,55	112	0,42,45,48,50,55	84
250	30,32,35,38	82	30,32,35,38	60	105	52.5	115	28	18
	40,42,45,48,50,55	112	40,42,45,48,50,55	84
	60	142	60	107
315	40,42,45,48,50,55	112	60,65,70,75	107	135	67.5	120	0.6	24.5
-300	60,65	142
400	60,65,70,75	142	60,65,70,75	107	170	85	175	0.75	60.7
	80,85	172	80,85,90,95	132
				167
500	80,85,90,95	172	75	107	210	105	210	2	100.6
	100,110	212	80,85,90,95	132
			100,110,120	167
			130	202
630	90,95	172	90,95	132	265	132.5	210	5	132.1
-600	100,110	212	100,110,120	167
			130	202
710	100,110,120	212	110,120	167	300	150	210	10	183.4
-700	130	252	130	202
800	130,140,150	252	130,140,150	202	340	170	230	16.75	230.9
