3M同步轮直孔同步轮锥套同步轮 3M同步轮厂家

首页 » 迈动产品 » 传动轮 » 圆弧齿同步轮

产品介绍Product

产品名称：: 3M同步轮直孔同步轮锥套同步轮 3M同步轮厂家

产品特性：: 1、圆弧齿同步轮，它属齿部咬合精密传产品之一，传动精度达：99.5%。
2、相对T型齿同步轮，圆弧齿同步轮使用寿命更长，常用于精密的设备控制中。
3、与皮带轮一样可以实现远距离传动，通过交换轮子大小调节速比的变化。
4、常用材料：铝合金、45#钢、大的产品HT200、250灰铁。
5、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: 铝合金、45#钢、大的产品HT250灰铁

表面：: 经调质精加工处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动同步轮的优势特征：

1、传动准确，工作时无滑动，具有恒定的传动比；
　2、传动平稳，具有缓冲、减振能力，噪声低；
　3、传动效率高，节能效果明显；
　4、无滑差又节能，结构紧凑、宜于多轴传动、耐油、耐潮、不需要润滑。
　5、维护保养方便，不需润滑，维护费用低；
　6、速比范围大，具有较大的功率传递范围，可达几瓦到几百千瓦；
　7、可用于长距离传动，中心距可达10m以上；
　8、无污染，可在不允许有污染和工作环境较为恶劣的场所下正常工作。

本产品广泛应用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。

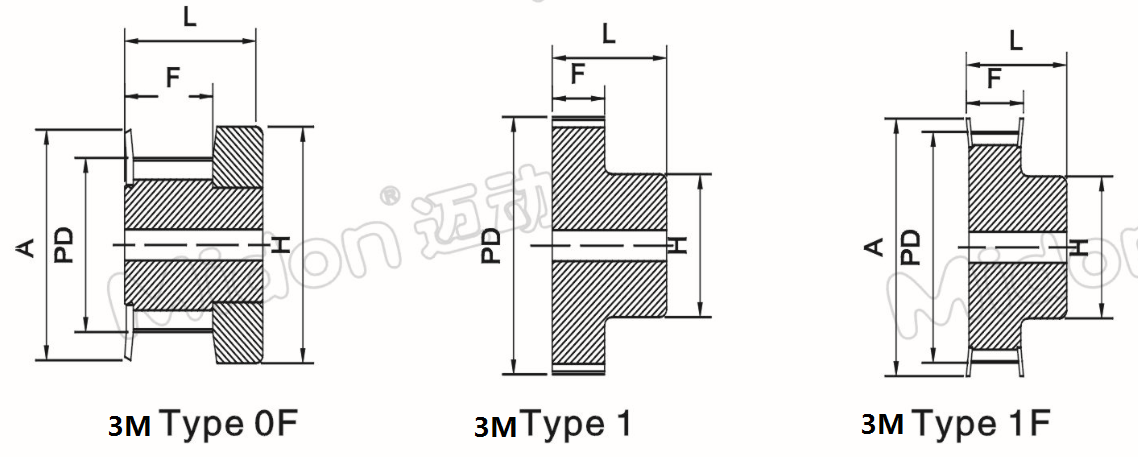

3M系列圆弧齿迈动直孔同步轮
节距P=3mm (Pitch)						3M - 06					3M - 09					3M - 15
节距P=3mm (Pitch)						带宽Belt= 6mm 轮宽F=7.2、9.8或10.3MM					带宽Belt= 6mm F=10.2、12.8或13MM					带宽Belt=15mm F=17、19.5、20MM
节径P.D	外径O.D	挡圈A	毂径G	缘径G	材料Matarl	齿数-型号 part code	孔径 dmax	毂厚 L	图例Type	重量WT(kg)	齿数-型号 partcode	孔径dmax	毂厚L	图例type	重量WT(kg)	齿数-型号part code	孔径dmax	毂厚L	图例Type	重量WT(kg)
9.55	8.79	13.00	13.00	-	LY12	10-3M-06	4	14.5	0F	0.001	10-3M-09	4	17.5	0F	0.002	10-3M-15	4	26	0F	0.002
11.46	10.70	15.00	15.00	-	LY12	12-3M-06	6	14.5	0F	0.002	12-3M-09	6	17.5	0F	0.003	12-3M-15	6	26	0F	0.004
13.37	12.61	16.00	16.00	-	LY12	14-3M-06	7	14.5	0F	0.003	14-3M-09	7	17.5	0F	0.004	14-3M-15	7	26	0F	0.01
14.32	13.56	17.50	17.50	-	LY12	15-3M-06	8	14.5	0F	0.004	15-3M-09	8	17.5	0F	0.005	15-3M-15	8	26	0F	0.01
15.28	14.52	17.50	10.00	-	LY12	16-3M-06	6	17.5	1F	0.01	16-3M-09	6	20.6	1F	0.01	16-3M-15	6	26	1F	0.01
17.19	16.43	20.00	11.00	-	LY12	18-3M-06	6	17.5	1F	0.01	18-3M-09	6	20.6	1F	0.01	18-3M-15	6	26	1F	0.01
19.10	18.34	23.00	13.00	-	LY12	20-3M-06	8	17.5	1F	0.01	20-3M-09	8	20.6	1F	0.01	20-3M-15	8	26	1F	0.02
20.05	19.29	25.00	13.00	-	LY12	21-3M-06	8	17.5	1F	0.01	21-3M-09	8	20.6	1F	0.01	21-3M-15	8	26	1F	0.02
21.01	20.25	25.00	13.00	-	LY12	22-3M-06	8	17.5	1F	0.01	22-3M-09	8	20.6	1F	0.01	22-3M-15	8	26	1F	0.02
22.92	22.16	25.00	13.00	-	LY12	24-3M-06	8	17.5	1F	0.01	24-3M-09	8	20.6	1F	0.02	24-3M-15	8	26	1F	0.02
24.83	24.07	28.00	16.00	-	LY12	26-3M-06	11	17.5	1F	0.02	26-3M-09	11	20.6	1F	0.02	26-3M-15	11	26	1F	0.03
26.74	25.98	32.00	18.00	-	LY12	28-3M-06	12	17.5	1F	0.02	28-3M-09	12	20.6	1F	0.03	28-3M-15	12	26	1F	0.03
28.65	27.89	32.00	20.00	-	LY12	30-3M-06	12	17.5	1F	0.02	30-3M-09	12	20.6	1F	0.03	30-3M-15	12	26	1F	0.04
30.56	29.80	36.00	22.00	-	LY12	32-3M-06	14	17.5	1F	0.03	32-3M-09	14	20.6	1F	0.03	32-3M-15	14	26	1F	0.04
34.38	33.62	39.00	26.00	-	LY12	36-3M-06	17	18	1F	0.04	36-3M-09	17	22.2	1F	0.05	36-3M-15	17	30	1F	0.06
38.20	37.44	42.00	28.00	-	LY12	40-3M-06	20	18	1F	0.05	40-3M-09	20	22.2	1F	0.06	40-3M-15	20	30	1F	0.08
42.02	41.26	48.00	33.00	-	LY12	44-3M-06	22	18	1F	0.06	44-3M-09	22	22.2	1F	0.07	44-3M-15	22	30	1F	0.10
45.84	45.08	-	33.00	-	LY12	48-3M-06	22	18	1	0.06	48-3M-09	22	22	1	0.07	48-3M-15	22	30	1	0.10
57.30	56.54	-	33.00	-	LY12	60-3M-06	22	18	1	0.09	60-3M-09	22	22	1	0.11	60-3M-15	22	30	1	0.15
68.75	67.99	-	33.00	-	LY12	72-3M-06	22	18	1	0.12	72-3M 09	22	22	1	0.15	72-3M-15	22	30	1	0.22

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


同步带轮齿形尺寸
节距型号TYPE	节距 Pitch	齿高hg Tooth height	底圆半径R Root circle radius	齿槽宽S Groove width	齿顶圆半径r Top circle radius	齿形角 angle	最大功率Max(kw)	最大转速Max rpm	挡边厚 F Thick	缘边高 F Height
3M	3	1.28	0.91	1.90	0.26-0.35	≈14°	2	14000	1.3	2.5
5M	5	2.16	1.56	3.25	0.48-0.52	≈14°	6.5	8000	1.5	3.8
8M	8	3.54	2.57	5.35	0.78-0.84	≈14°	92.9	4000	2.5	8.3
14M	14	6.20	4.65	9.80	1.36-1.5	≈14°	284.9	3500	3	14
20M	20	8.60	6.84	14.8	1.95-2.25	≈14°	1206.9	1750	3.5	15

同步带轮的使用方法：

1、同步带轮的齿必须与同步带的运转方向成直角。

2、在起动时，中心距改变，同步带松弛，发生跳齿现象，应检查同步带轮机架是否松动，轴的定位是否失准加以调整、加固。

3、主动同步带轮与被动同步带轮的主轴的平行度应控制在正切tgθ=1/1000左右。轴位不准，直接影响使用寿命，而且会失去精度，噪音大。

4、发现主动同步带轮上皮带向一边偏位，应移动下被动同步带轮加以调整，并调整张紧轮的压力。
