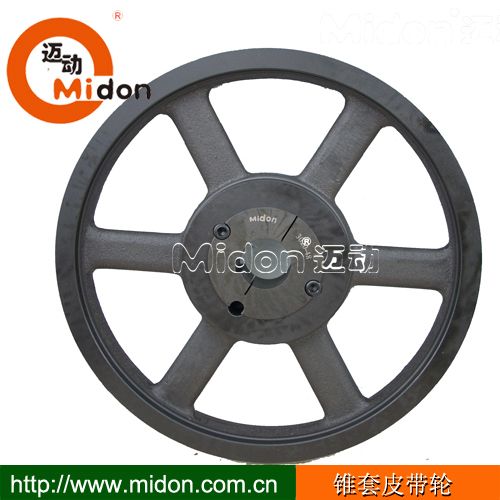

锥套皮带轮SPA-5槽6槽三角皮带轮，涨紧式皮带轮，传动带轮，皮带盘，欧标皮带轮，德标皮带轮，铸铁或铸钢，铸铝皮带轮，球铁皮带轮

首页 » 迈动产品 » 传动轮 » 锥套皮带轮

产品介绍Product

产品名称：: 锥套皮带轮SPA-5槽6槽三角皮带轮，涨紧式皮带轮，传动带轮，皮带盘，欧标皮带轮，德标皮带轮，铸铁或铸钢，铸铝皮带轮，球铁皮带轮

产品特性：: 1、迈动涨紧皮带轮省时高效：（安装、拆卸式只需一致内六角扳手，无需拉马或其它任何工具）
2、允许有较大的轴径公差：因采用独特的轴套锁紧设计，公差偏大时，它物理性能的精确抱紧。
3、延长使用寿命：有小避免因敲打而造成的轴承损坏及设备其实部件受损；
4、迈动皮带轮经平衡测试，所有的皮带轮都做过6.3G端面静平衡。
5、迈动皮带轮经磷化发黑防透处理，专业生产，即购即装，无需额外钻孔及拉键槽。
6、让你做到0库存，可完全取代普通直孔皮带轮提升企业的品牌和市场竞争

品牌：: 迈动工业

材质：: HT250

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other


SPA-5槽（5Groove)
F=80mm

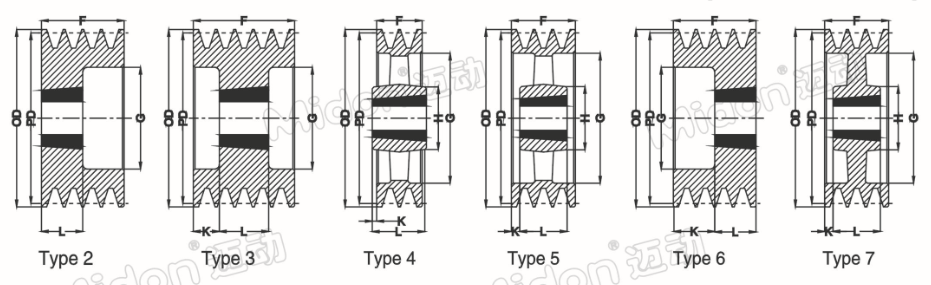

PartNo：/PDGV 型号/节径-槽数	O D 外径	Bush 锥套	MaxBore最大孔	Type 图列	F 轮宽	G 缘径	K -	L 毂厚	H 毂径	Wt.LessBush重量
SPA100-5	106	1610	42	3	80	69	28	25	一	1.9
SPA106-5	112	2012	50	6	80	71	48	32	一	2.1
SPA112-5	118	2012	50	6	80	77	48	32	一	2.4
SPA118-5	124	2012	50	2	80	84	一	32	一	2.7
SPA125-5	131	2012	50	2	80	90	一	32	一	3.1
SPA132-5	138	2517	60	3	80	102	18	45	一	3.2
SPA140-5	146	2517	60	3	80	108	18	45	一	3.9
SPA150-5	156	2517	60	3	80	118	18	45	一	4.7
SPA160-5	166	2517	60	3	80	128	18	45	一	5.6
SPA170-5	176	2517	60	3	80	138	18	45	一	6.2
SPA180-5	186	3020	75	3	80	148	15	51	一	6.8
SPA190-5	196	3020	75	3	80	158	15	51	一	7.4
SPA200-5	206	3020	75	3	80	168	15	51	一	9.1
SPA212-5	218	3020	75	2	80	176	一	51	一	10.7
SPA224-5	230	3020	75	3	80	189	15	51	一	12.3
SPA236-5	242	3020	75	2	80	200	一	51	一	14.2
SPA250-5	256	3020	75	7	80	215	15	51	159	11.7
SPA265-5	271	3020	75	7	80	230	15	51	159	14.5
SPA280-5	286	3535	90	7	80	245	4.5	89	191	11.7
SPA300-5	306	3535	90	7	80	261	4.5	89	191	18.7
SPA315-5	321	3535	90	7	80	280	4.5	89	191	20.0
SPA335-5	341	3535	90	7	80	298	4.5	89	191	21.4
SPA355-5	361	3535	90	5	80	320	4.5	89	191	22.8
SPA375-5	381	3535	90	5	80	338	4.5	89	191	23.8
SPA400-5	406	3535	90	5	80	365	4.5	89	191	24.8
SPA425-5	431	3535	90	5	80	388	4.5	89	191	26.7
SPA450-5	456	3535	90	5	80	415	4.5	89	191	28.5
SPA475-5	481	3535	90	5	80	439	4.5	89	191	30.1
SPA500-5	506	3535	90	5	80	465	4.5	89	191	31.7
SPA530-5	536	3535	90	5	80	494	4.5	89	191	33.3
SPA560-5	566	3535	90	5	80	525	4.5	89	191	35.0
SPA630-5	636	3535	90	5	80	595	4.5	89	191	42.0
SPA710-5	716	4040	100	5	80	675	11	102	216	56.3
SPA800-5	806	4040	100	5	80	765	11	102	216	60.0
SPA900-5	906	4040	100	5	80	865	11	102	210	63.7
SPA1000-5	1006	4040	100	4	80	964	17.5	115	210	70.0

SPA-6槽（6Groove)
F=95mm
PartNo：/PDGV 型号/节径-槽数	O D 外径	Bush 锥套	MaxBore最大孔	Type 图列	F轮宽	G缘径	K -	L 毂厚	H 毂径	Wt.LessBush 重量
SPA100-6	106	1610	42	3	95	69	35	25	一	2.2
SPA106-6	112	2012	50	6	95	71	63	32	一	2.5
SPA112-6	118	2012	50	6	95	77	63	32	一	2.8
SPA118-6	124	2012	50	6	95	84	63	32	一	3.1
SPA125-6	131	2012	50	3	95	90	32	32	一	3.7
SPA132-6	138	2517	60	3	95	102	25	45	一	3.6
SPA140-6	146	2517	60	3	95	105	25	45	一	4.5
SPA150-6	156	2517	60	3	95	115	25	45	一	5.3
SPA160-6	166	2517	60	3	95	125	25	45	一	6.3
SPA170-6	176	2517	60	3	95	135	25	45	一	6.9
SPA180-6	186	3020	75	3	95	145	22	51	一	7.5
SPA190-6	196	3020	75	3	95	155	22	51	一	8.6
SPA200-6	206	3020	75	3	95	165	22	51	一	9.9
SPA212-6	218	3020	75	3	95	176	22	51	一	11.6
SPA224-6	230	3020	75	3	95	189	22	51	155	13.2
SPA236-6	242	3020	75	7	95	201	22	51	155	12.3
SPA250-6	256	3020	75	7	95	215	22	51	155	12.5
SPA265-6	271	3020	75	7	95	229	22	51	155	15.8
SPA280-6	286	3535	90	7	95	245	3	89	175	19.0
SPA300-6	306	3535	90	7	95	264	3	89	175	20.1
SPA315-6	321	3535	90	7	95	280	3	89	175	21.1
SPA335-6	341	3535	90	7	95	299	3	89	175	22.3
SPA355-6	361	3535	90	5	95	320	3	89	175	23.5
SPA375-6	381	3535	90	5	95	339	3	89	175	24.8
SPA400-6	406	3535	90	5	95	365	3	89	175	26.0
SPA425-6	431	3535	90	5	95	389	3	89	175	28.0
SPA450-6	456	3535	90	5	95	415	3	89	175	30.0
SPA475-6	481	3535	90	5	95	439	3	89	175	32.0
SPA500-6	506	3535	90	5	95	465	3	89	175	34.0
SPA530-6	536	3535	90	5	95	494	3	89	175	36.5
SPA560-6	566	3535	90	5	95	524	3	89	175	39.0
SPA630-6	636	4040	100	5	95	595	3.5	102	210	53.5
SPA710-6	716	4040	100	5	95	675	3.5	102	210	65.0
SPA800-6	806	4040	100	5	95	765	3.5	102	210	70.0
SPA900-6	906	4040	100	5	95	865	3.5	102	210	75.5
SPA1000-6	1006	4040	100	4	95	964	9.5	115	242	85.5

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮

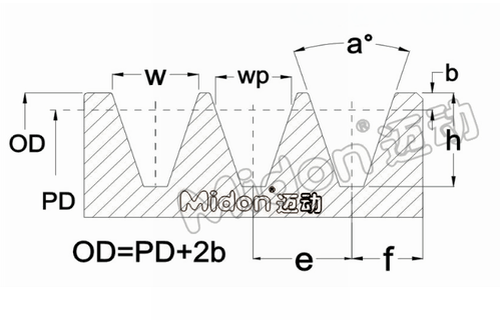

皮带轮槽型图
迈动锥套槽型	最小推荐外径	节径	槽角	槽的相关尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽项宽	节线宽	轮槽深	节线边	槽中柜	槽边距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°
