MGTS磨制单母高速重载丝杆, MGTD双螺母丝杆

首页 » 迈动产品 » 丝杆导轨 » 研磨丝杆

产品介绍Product

产品名称：: MGTS磨制单母高速重载丝杆, MGTD双螺母丝杆

产品特性：: MGTS研磨高速重载丝杆单母 MGTD双母

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工研磨，表面光洁。

寿命：: 正常使用1~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

MGTS 磨制单母高速重载丝杆

磨制单母高速重载丝杆的优势特性：

1:重载丝杆在设计上采用大直径滚珠及高强度的滚珠循环器，可承受较大的轴向负荷和较大的加减速运动，延长使用寿命。多点注油满足小行程使用也能充分润滑。
2:重载丝杆与一般标准产品比较,其额定负荷大幅提高约2-3倍以上。

重载丝杆应用领域:注塑机、高压阀门、电动缸、拉力试验机、全电式射出成型机，冲压机、立体车库、重负荷致动器、锻压机械等高重载设备。

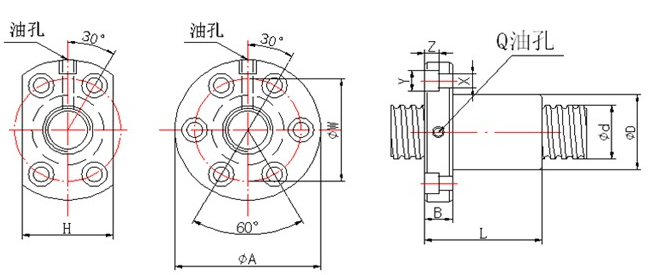

MGTS	磨制单母高速重载丝杆					精度P=5、4、3、2、1										SFV
规格型号	公称直径	导程	钢球直径	螺帽安装链接尺寸(MM)										滚珠圈数	动额定负荷CaKN	静额定负荷CoKN	刚性KN/μm
规格型号	公称直径	导程	钢球直径	D	A	B	L	W	H	X	Y	Z	Q	滚珠圈数	动额定负荷CaKN	静额定负荷CoKN	刚性KN/μm
MGTS 1210-2.7	12	10	2.5	30	50	10	53	40	32	4.5	8	4.5	M6	2.7*1	451	785	11
MGTS 1510-2.7	15	10	3.175	34	58	10	57	45	34	5.5	9.5	5.5	M6	2.7*1	693	1267	14
MGTS 2010-2.7	20	10	3.969	46	74	13	57	59	46	6.6	11	6.5	M6	2.7*1	1065	2104	18
MGTS 2510-2.7	25	10	6.35	68	102	15	70	84	82	9	14	8.5	M8	2.7*1	2205	4118	23
MGTS 3210-4.8	32	10	6.35	74	108	15	96	90	82	9	14	9	M8	4.8*1	3963	9011	53
MGTS 3220-2.7	32	20	6.35	74	108	16	100	90	82	9	14	8.5	M8	2.7*1	2481	5385	29
MGTS 4010-4.8	40	10	6.35	82	124	18	100	102	94	11	18	11	M8	4.8*1	4372	11264	65
MGTS 4020-2.7	40	20	6.35	82	124	18	100	102	90	11	18	11	M8	2.7*1	2723	6653	36
MGTS 5010-4.8	50	10	6.35	93	135	16	93	113	98	11	18	11	M8	4.8*1	4823	14080	81
MGTS 5020-2.7	50	20	9.525	105	152	28	121	128	110	14	20	13	M8	2.7*1	5149	12118	46
MGTS 6310-4.8	63	10	6.35	108	154	22	105	130	110	14	20	13	M8	4.8*1	5377	18023	101
MGTS 6320-2.7	63	20	9.525	122	180	28	120	150	130	18	26	18	M8	2.7*1	5651	14969	57
MGTS 8010-4.8	80	10	6.35	130	176	22	105	152	132	14	20	13	M8	4.8*1	5931	22528	127
MGTS 8020-4.8		20	9.525	143	204	28	180	172	148	18	26	18	M8	4.8*1	10352	34215	129
MGTS 8020-7.6		20	9.525	143	204	28	240	172	148	18	26	18	M8	3.8*2	15370	54175	204

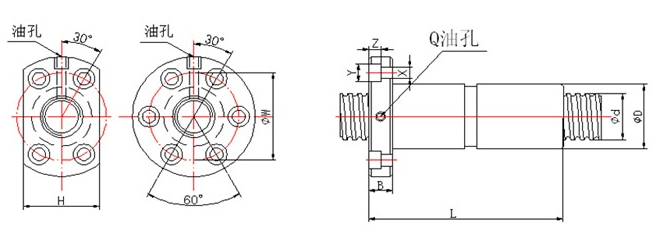

MGTD 磨制单母高速重载丝杆

MGTD	磨制双母高速重载丝杆					精度P=5、4、3、2、1
规格型号	公称直径	导程	钢球直径	螺帽安装链接尺寸（MM）										滚珠圈数	动额定负荷CaKN	静额定负荷CoKN	刚性KN/μm
规格型号	公称直径	导程	钢球直径	D	A	B	L	W	H	X	Y	Z	Q	滚珠圈数	动额定负荷CaKN	静额定负荷CoKN	刚性KN/μm
MGTD 1510-2.7	15	10	3.175	34	58	10	107	45	34	5.5	9.6	5.5	M6	2.7*1	693	1267	28
MGTD 2005-4.8	20	5	3.175	44	67	11	112	55	52	5.5	9.6	5.5	M6	4.8*1	1255	2816	65
MGTD 2510-2.7	25	10	6.35	68	102	15	130	84	82	9	14	8.5	M8	2.7*1	2205	4118	47
MGTD 3210-4.8	32	10	6.35	74	108	15	186	90	82	9	14	9	M8	4.8*1	3963	9011	106
MGTD 3220-2.7	32	20	6.35	74	108	16	200	90	82	9	14	8.5	M8	2.7*1	2481	5385	59
MGTD 4010-4.8	40	10	6.35	82	124	18	188	102	94	11	18	11	M8	4.8*1	4372	11264	130
MGTD 4020-2.7	40	20	6.35	82	124	18	200	102	90	11	18	11	M8	2.7*1	2723	6653	73
MGTD 5010-4.8	50	10	6.35	93	135	16	173	113	98	11	18	11	M8	4.8*1	4823	14080	162
MGTD 5020-2.7	50	20	9.525	105	152	28	221	128	110	14	20	13	M8	2.7*1	5149	12118	93
MGTD 6310-4.8	63	10	6.35	108	154	22	195	130	110	14	20	13	M8	4.8*1	5377	18023	202
MGTD 6320-2.7	63	20	9.525	122	180	28	220	150	130	18	26	18	M8	2.7*1	5651	14969	115
MGTD 8010-4.8	80	10	6.35	130	176	22	195	152	132	14	20	13	M8	4.8*1	5931	22528	255
MGTD 8020-4.8		20	9.525	143	204	28	340	172	148	18	26	18	M8	4.8*1	10352	34215	258
MGTD 8020-7.6		20	9.525	143	204	28	460	172	148	18	26	18	M8	3.8*2	15370	54175	409
