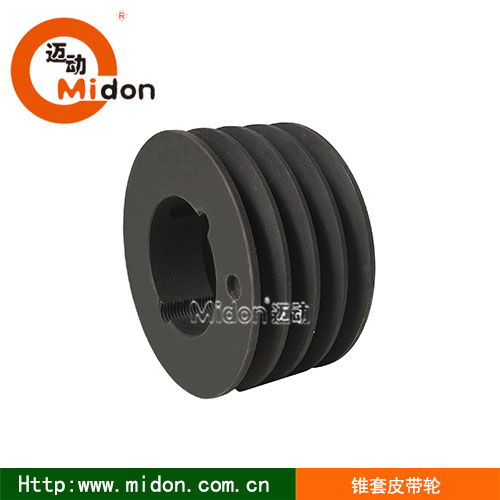

锥套皮带轮SPZ-3槽4槽高速皮带轮，三角皮带轮，欧标皮带轮，SP系列皮带轮，德标皮带轮

首页 » 迈动产品 » 传动轮 » 锥套皮带轮

产品介绍Product

产品名称：: 锥套皮带轮SPZ-3槽4槽高速皮带轮，三角皮带轮，欧标皮带轮，SP系列皮带轮，德标皮带轮

产品特性：: 1、迈动涨紧皮带轮省时高效：（安装、拆卸式只需一致内六角扳手，无需拉马或其它任何工具）
2、允许有较大的轴径公差：因采用独特的轴套锁紧设计，公差偏大时，它物理性能的精确抱紧。
3、延长使用寿命：有小避免因敲打而造成的轴承损坏及设备其实部件受损；
4、迈动皮带轮经平衡测试，所有的皮带轮都做过6.3G端面静平衡。
5、迈动皮带轮经磷化发黑防透处理，专业生产，即购即装，无需额外钻孔及拉键槽。
6丶让你做到0库存，可完全取代普通直孔皮带轮提升企业的品牌和市场竞争

品牌：: 迈动工业

材质：: HT250

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

1. 迈动锥套皮带轮的优势特性：传动精度高。

2. 装卸调整方便，装卸只需一支内六角扳手，省40%的工时。

3. 允许较大轴径公差：当轴标准公差偏大时，物理性抱紧设计。

4. 避免因敲打而造成的电机轴承损坏及设备部件受损；

5. 经磷化发黑防锈处理：表面光洁、美观，防尘锈。

6. 专业生产，即购即装可完全取代普通直孔皮带轮


SPZ-3槽锥套皮带轮
F=40mm
PartNo：/PDGV 型号/节径-槽数	O D 外径	Bush 锥套	MaxBore最大孔	Type 图列	F 轮宽	G缘径	K -	L 毂厚	H 毂径	Wt.LessBush 重量
SPZ63-3	67	1108	28	6	40	38	18	22	一	0.4
SPZ67-3	71	1108	28	6	40	38	18	22	一	0.5
SPZ71-3	75	1108	28	6	40	42	18	22	一	0.6
SPZ75-3	79	1210	32	6	40	48	15	25	一	0.7
SPZ80-3	84	1210	32	6	40	52	15	25	一	0.7
SPZ85-3	89	1610	42	6	40	57	15	25	一	0.8
SPZ90-3	94	1610	42	6	40	62	15	25	一	0.9
SPZ95-3	99	1610	42	2	40	67	一	25	一	1.0
SPZ100-3	104	1610	42	2	40	72	一	25	一	1.1
SPZ106-3	110	1610	42	2	40	78	一	25	一	1.4
SPZ112-3	116	2012	50	2	40	84	一	32	一	1.4
SPZ118-3	122	2012	50	2	40	90	一	32	一	1.7
SPZ125-3	129	2012	50	6	40	97	8	32	一	2.0
SPZ132-3	136	2012	50	2	40	104	一	32	一	2.3
SPZ140-3	144	2012	50	2	40	112	一	32	一	2.7
SPZ150-3	154	2012	50	2	40	122	一	32	一	3.3
SPZ160-3	164	2012	50	2	40	132	一	32	106	3.9
SPZ170-3	174	2012	50	7	40	142	一	32	106	3.2
SPZ180-3	184	2012	50	7	40	152	一	32	106	3.4
SPZ190-3	194	2012	50	7	40	162	一	32	106	3.4
SPZ200-3	204	2012	50	7	40	172	4	32	106	3.9
SPZ212-3	216	2012	50	7	40	183	4	32	106	5.0
SPZ224-3	228	2012	50	7	40	195	4	32	106	5.4
SPZ236-3	240	2012	50	7	40	207	4	32	106	5.9
SPZ250-3	254	2012	50	7	40	221	一	45	125	6.4
SPZ280-3	284	2517	60	7	40	251	一	45	125	8.3
SPZ315-3	319	2517	60	8	40	286	2.5	45	124	10.1
SPZ355-3	359	2517	60	8	40	326	2.5	45	124	11.7
SPZ400-3	404	2517	60	4	40	371	2.5	45	124	13.3
SPZ450-3	454	2517	60	4	40	421	2.5	45	124	14.6
SPZ500-3	504	2517	60	4	40	471	2.5	45	124	15.8
SPZ630-3	634	3020	60	4	40	601	2.5	51	159	19.0
SPZ710-3	714	3020	75	4	40	680	2.5	51	159	25.0
SPZ800-3	804	3020	75	4	40	771	2.5	51	159	33.0


SPZ-4槽皮带轮（4Groove)
F=52mm
PartNo：/PDGV 型号/节径-槽数	O D 外径	Bush 锥套	MaxBore最大孔	Type 图列	F轮宽	G 缘径	K -	L 毂厚	H 毂径	Wt.Less Bush 重量
SPZ63-4	67	1108	28	6	52	38	30	22	一	0.5
SPZ67-4	71	1108	28	6	52	41	30	22	一	0.6
SPZ71-4	75	1108	28	6	52	45	30	22	一	0.7
SPZ75-4	79	1210	32	6	52	46	27	25	一	0.8
SPZ80-4	84	1210	32	6	52	51	27	25	一	0.9
SPZ85-4	89	1610	42	6	52	56	27	25	一	1.0
SPZ90-4	94	1610	42	6	52	61	27	25	一	1.1
SPZ95-4	99	1610	42	6	52	66	27	25	一	1.3
SPZ100-4	104	1610	42	6	52	74	27	25	一	1.4
SPZ106-4	110	1610	42	6	52	80	27	25	一	1.6
SPZ112-4	116	2012	50	6	52	86	20	32	一	1.7
SPZ118-4	122	2012	50	2	52	92	一	32	一	2.0
SPZ125-4	129	2012	50	2	52	99	一	32	一	2.3
SPZ132-4	136	2012	50	6	52	104	20	32	一	2.6
SPZ140-4	144	2012	50	2	52	112	一	32	一	3.1
SPZ150-4	154	2517	60	2	52	122	一	45	一	3.8
SPZ160-4	164	2517	60	2	52	132	一	45	一	4.6
SPZ170-4	174	2517	60	2	52	142	一	45	一	5.5
SPZ180-4	184	2517	60	2	52	152	一	45	一	6.3
SPZ190-4	194	2517	60	7	52	160	3.5	45	一	5.3
SPZ200-4	204	2517	60	7	52	172	3.5	45	125	5.4
SPZ212-4	216	2517	60	7	52	182	3.5	45	125	6.2
SPZ224-4	228	2517	60	7	52	195	3.5	45	125	7.0
SPZ236-4	240	2517	60	7	52	206	3.5	45	125	7.5
SPZ250-4	254	2517	60	7	52	221	3.5	45	125	8.0
SPZ280-4	284	2517	60	7	52	251	3.5	45	125	9.5
SPZ315-4	319	2517	60	7	52	286	3.5	45	125	12.1
SPZ355-4	359	2517	60	5	52	326	3.5	45	125	12.8
SPZ400-4	404	2517	60	5	52	371	3.5	45	125	13.6
SPZ450-4	454	3020	75	5	52	421	0.5	51	159	14.5
SPZ500-4	504	3020	75	5	52	471	0.5	51	159	17.3
SPZ630-4	634	3020	75	5	52	601	0.5	51	146	23.0
SPZ710-4	714	3020	75	4	52	680	12	76	159	29.0
SPZ800-4	804	3020	75	4	52	771	12	76	159	36.0


【迈动工业】相关产品
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮
WSQ迈动轻形万向联轴器	JS迈动弹簧联轴器	MD6迈动（螺旋式）伺服联轴器	ZL迈动齿式（柱销）联轴器	UL迈动轮胎弹性联轴器


皮带轮槽型图
迈动锥套槽型	最小推荐外径	节径	槽角	槽的相关尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽项宽	节线宽	轮槽深	节线边	槽中柜	槽边距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°
