06B锥套链轮 08B锥套涨紧链轮链轮生产厂家锥套链轮价格

首页 » 迈动产品 » 传动轮 » 链轮链条

产品介绍Product

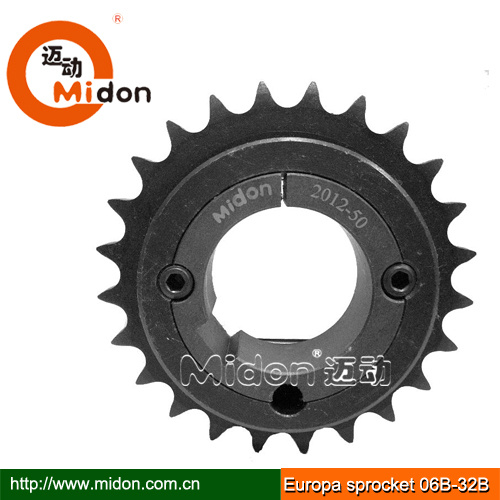

产品名称：: 06B锥套链轮 08B锥套涨紧链轮链轮生产厂家锥套链轮价格

产品特性：: 1、可适合长时间大扭力下工作，传递性能稳定。
2、大小轮传动变化时产生速比的变化。
3、易安装，好维护和方便润滑，属于实惠耐用传动元件。
4、SC45钢或锻钢，可附加工条件：调质淬火，发黑防锈处理。
5、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: SC45#钢/锻钢

表面：: 经调质精加工后淬火、发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

锥套链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。
锥套链轮的优势特征：

1、锥套涨紧式设计，避免隐性公差，传动精度高。

2、易安装，好维护和方便润滑，可适合长时间大扭力下工作。

3、属于实惠耐用传动元件大小轮传动变化时产生速比的变化。

广泛应用于农业机械、建筑机械、石油机械、采矿、起重、金属切削机床等行业机械。

迈动06B涨紧式锥套链轮
节距(Pitch)=9.525(mm)=3/8"
主要参数			06B-1单排（Single）						06A-2双排（Duplex）
齿数 Teeth	外径O.D	节径P.D	型号/齿数-排数	锥套bush	最大孔 Max	B型凸台Hub		重量 W.t	型号/齿数-排数	锥套bush	最大孔 Max	B型凸台Hub		重量 W.t
齿数 Teeth	外径O.D	节径P.D	型号/齿数-排数	锥套bush	最大孔 Max	毂径H	轮厚L	B型. Kg	型号/齿数-排数	锥套bush	最大孔 Max	毂径H	轮厚L	A型. Kg
17	55.30	51.83	06B17-1	1008	25	45	22	0.21	06B17-2	1008	25	42	22	0.2
18	58.30	54.85	06B18-1	1008	25	45	22	0.22	06B18-2	1008	25	43	22	0.21
19	61.30	57.87	06B19-1	1008	25	45	22	0.23	06B19-2	1008	25	46	22	0.27
20	64.30	60.89	06B20-1	1008	25	46	22	0.25	06B20-2	1008	25	48	22	0.29
21	68.00	63.91	06B21-1	1008	25	46	22	0.27	06B21-2	1008	25	49	22	0.33
22	71.00	66.93	06B22-1	1210	32	50	22	0.36	06B22-2	1008	25	52	22	0.41
23	73.50	69.95	06B23-1	1210	32	63	25	0.51	06B23-2	1210	32	59	25	0.51
24	77.00	72.97	06B24-1	1210	32	63	25	0.53	06B24-2	1210	32	63	25	0.47
25	80.00	76.02	06B25-1	1210	32	63	25	0.56	06B25-2	1210	32	65	25	0.55
26	83.00	79.02	06B26-1	1210	32	63	25	0.56	06B26-2	1210	32	65	25	0.62
27	86.00	82.02	06B27-1	1210	32	63	25	0.59	06B27-2	1210	32	65	25	0.66
28	89.00	85.07	06B28-1	1210	32	63	25	0.61	06B28-2	1210	32	65	25	0.71
29	93.30	88.09	06B29-1	1210	32	63	25	0.61	06B29-3	1210	32	65	25	0.75
30	94.70	91.12	06B30-1	1210	32	63	25	0.62	06B30-2	1210	32	65	25	0.72
32	102.42	97.18	06B32-1	1210	32	63	25	0.8	06B32-2	1610	42	82	25	0.92
35	111.55	106.26	06B35-1	1210	32	63	25	0.85	06B35-2	1610	42	82	25	1.1
36	114.59	109.29	06B36-1	1210	32	63	25	0.85	06B36-2	1610	42	89	25	1.28
38	119.50	115.35	06B38-1	1210	32	70	25	0.95	06B38-2	1610	42	89	25	1.47
40	126.74	121.40	06B40-1	1210	32	70	25	1.07	06B40-1	1610	42	89	25	1.71
45	140.70	136.55	06B45-1	1210	32	70	25	1.13	06B45-2	1610	42	89	25	1.95
48	151.04	145.65	06B48-1	1211	32	70	25	1.25	06B48-1	1610	42	89	25	1.98
54	169.25	163.82	06B54-1	1212	32	70	25	1.39	06B54-1	1610	42	89	25	2.01
57	176.90	172.91	06B57-1	1210	32	70	25	1.81	06B57-2	1610	42	89	25	2.06
60	187.46	182.00	06B60-1	1210	32	70	25	2.09	06B60-1	1610	42	92	25	2.54
70	217.81	212.30	06B70-1	1210	32	70	25	2.35	06B70-1	1610	42	92	25	3.02
76	234.90	230.49	06B76-1	1210	32	70	25	2.64	06B76-2	1610	42	111	25	3.5
95	292.50	288.08	06B95-1	1210	32	80	25	2.93	06B95-2	1610	42	111	25	7.21
114	349.50	345.68	06B114-1	1610	42	80	25	3.31	06B114-2	2012	50	111	31.8	8.59

迈动08B系列涨紧式锥套链轮
节距(Pitch)=12.7(mm)=1/2"
主要参数		08B-1单排（Single）						08A-2双排（Duplex）
外径O.D	节径P.D	型号/齿数-排数	锥套bush	最大孔 Max	B型凸台Hub		重量 W.t	型号/齿数-排数	锥套bush	最大孔 Max	B型凸台Hub		重量 W.t A型. Kg
外径O.D	节径P.D	型号/齿数-排数	锥套bush	最大孔 Max	毂径H	轮厚L	B型. Kg	型号/齿数-排数	锥套bush	最大孔 Max	毂径H	轮厚L	重量 W.t A型. Kg
63.26	57.07	08B14-1	1008	25	46	22	0.21	08A14-2	1008	25	48	22	0.30
67.37	61.09	08B15-1	1008	25	46	22	0.27	08A15-2	1108	28	50	22	0.32
71.47	65.10	08B16-1	1108	28	52	22	0.36	08A16-2	1210	32	56	25	0.37
75.56	69.11	08B17-1	1210	32	60	25	0.45	08A17-2	1210	32	60	25	0.45
79.65	73.14	08B18-1	1210	32	60	25	0.51	08A18-2	1210	32	64	25	0.52
83.73	77.16	08B19-1	1210	32	63	25	0.54	08A19-2	1610	42	68	25	0.64
87.80	81.19	08B20-1	1610	42	71	25	0.63	08A20-2	1610	42	71	25	0.76
91.88	85.22	08B21-1	1610	42	71	25	0.68	08A21-2	1610	42	76	25	0.79
95.95	89.24	08B22-1	1610	42	76	25	0.81	08A22-2	1610	42	79	25	0.85
100.02	93.27	08B23-1	1610	42	76	25	0.84	08A23-2	1610	42	84	25	0.97
104.09	97.29	08B24-1	1610	42	76	25	0.85	08A24-2	2012	50	87	31.8	1.19
108.15	101.33	08B25-1	1610	42	76	25	0.90	08A25-2	2012	50	87	31.8	1.33
112.21	105.36	08B26-1	1610	42	76	25	0.92	08A26-2	2012	50	87	31.8	1.40
116.28	109.40	08B27-1	1610	42	90	25	0.95	08A27-2	2012	50	87	31.8	1.51
120.34	113.42	08B28-1	2012	50	90	31.8	1.45	08A28-2	2012	50	87	31.8	1.62
124.39	117.46	08B29-1	2012	50	90	31.8	1.49	08A29-2	2012	50	87	31.8	1.75
128.45	121.50	08B30-1	2012	50	90	31.8	1.54	08A30-2	2012	50	87	31.8	1.84
136.57	129.57	08B32-1	2012	50	90	31.8	1.71	08A32-2	2012	50	87	31.8	2.01
148.73	141.68	08B35-1	2012	50	90	31.8	1.89	08A35-2	2012	50	87	31.8	2.24
152.78	145.72	08B36-1	2012	50	90	31.8	2.07	08A36-2	2012	50	87	31.8	2.64
160.89	153.80	08B38-1	2012	50	102	31.8	2.26	08A38-2	2012	50	87	31.8	3.12
468.99	161.87	08B40-1	2012	50	102	31.8	2.39	08A40-2	2012	50	87	31.8	3.92
177.09	169.94	08B42-1	2012	50	102	31.8	2.52	08A42-2	2012	50	87	31.8	4.43
189.24	182.07	08B45-1	2012	50	102	31.8	2.65	08A45-2	2012	50	87	31.8	5.03
201.38	194.18	08B48-1	2012	50	102	31.8	2.95	08A48-2	2012	50	87	31.8	5.14
225.67	218.42	08B54-1	2012	50	102	31.8	3.25	08A54-2	2012	50	87	31.8	5.25
237.81	230.53	08B57-1	2012	50	102	31.8	3.66	08A57-2	2012	50	87	31.8	5.37
249.95	242.66	08B60-1	2012	50	102	31.8	3.82	08A60-2	2517	60	108	44.5	5.50
290.41	283.07	08B70-1	2012	50	102	31.8	3.98	08A70-2	2517	60	108	44.5	5.76
298.50	291.15	08B72-1	2012	50	102	31.8	4.14	08A72-2	2517	60	108	44.5	5.89
314.68	307.31	08B76-1	2012	50	102	31.8	4.30	08A76-2	2517	60	108	44.5	6.02
330.86	323.49	08B80-1	2012	50	102	31.8	5.04	08A80-2	2517	60	108	44.5	7.32
347.03	339.65	08B84-1	2012	50	102	31.8	5.98	08A84-2	2517	60	108	44.5	7.75
391.52	384.10	08B95-1	2012	50	102	31.8	6.82	08A95-2	2517	60	108	44.5	9.48
395.56	388.15	08B96-1	2012	50	102	31.8	7.59	08A96-2	2517	60	108	44.5	10.30
468.35	460.90	08B114-1	2517	60	108	44.5	9.40	08A114-2	2517	60	108	44.5	11.80

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮

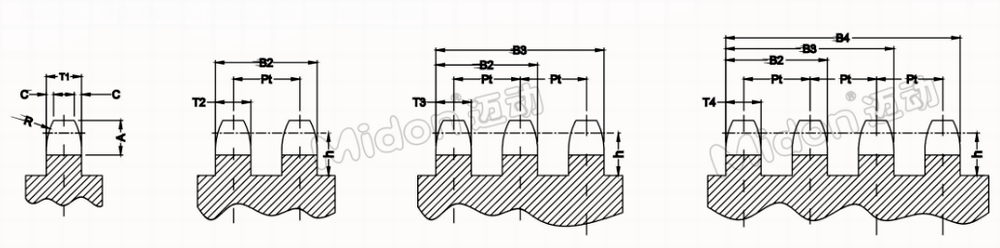

链轮排齿参数（美标、欧标）
美标
链轮号	节距	滚子直径	齿节高	倒角高	倒角宽	弧半径	齿厚（1～4排）			齿幅（2～3排）		齿幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
欧标（A、B系列链轮主要参数）
链轮号	节距	滚子直径	齿节高	倒角高	倒角宽	弧半径	齿厚（1～4排）			齿幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3
