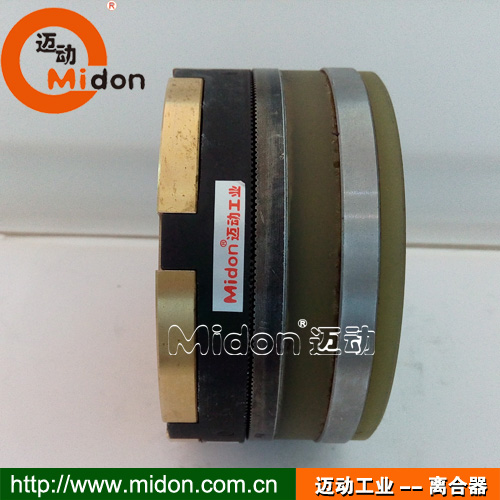

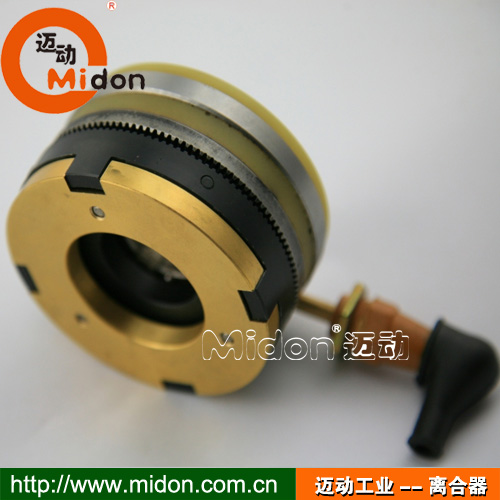

迈动工业DLY0牙嵌式离合器,由两个端面上有牙的半离合器组成，一个半离合器固定在主动轴上，另一个半离合器用导键 或花键与从动轴联接，并通过操纵机构使其做轴向移动，从而起到离合作用。为了对中，在主动轴的半离合器上可以固定有滑环，从动轴可在滑环中自由转动。离合器的操纵可以通过手动杠杆、液压、气动或电磁的吸力等方式进行。
DLY0牙嵌式电磁离合器-性能参数
| 额定传递力矩 Rated Transmitting Torque N.M | 额定电压 Rated Voltage D.C.V | 线圈消耗功率（20°C） Coi l Consumption power（20°C） W | 允许最高结合转速 Max Engagement Revo lution r/min | 允许最高转速 Allowed Max Revo lution r/min | 重量 Wei ght Kg |
| 12 | 24 | 8 | 80 | 5500 | 0.57 |
| 25 | 24 | 8 | 65 | 5000 | 0.83 |
| 50 | 24 | 16 | 50 | 4500 | 1.42 |
| 100 | 24 | 21 | 35 | 4000 | 1.6 |
| 160 | 24 | 24 | 25 | 3500 | 2.1 |
| 250 | 24 | 32 | 20 | 3300 | 3.2 |
| 400 | 24 | 35 | 15 | 3000 | 5.3 |

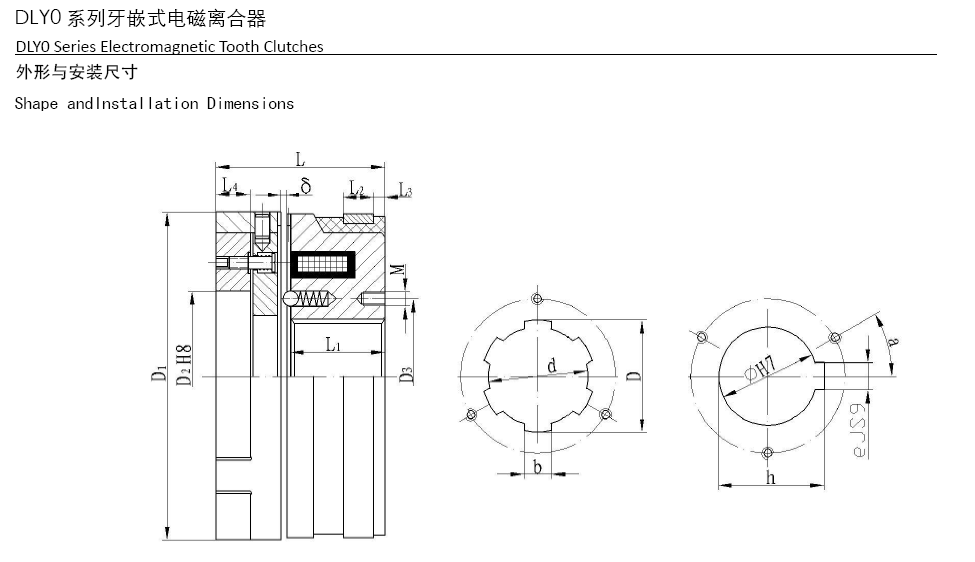

DLY0牙嵌式离合器主体参数如下：
| 规格 Model | 径向 Radial Dimensions尺寸 | 轴向尺寸 Axial Dimensions | 电刷型号 Brush Model | ||||||||||||||||
| D1 | D2 | D3 | D | d | b | φ | h | e | M | L | L1 | L2 | L3 | L4 | a | ? | |||
| DLY0-1.2 | 61 | 30 | 27.5 | 200+0.023 | 170+0.12 | 6+0.025+0.065 | 18 | 19.90+0.14 | 50+0.03 | 3-M4深8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 | DS-002 | |
| DLY0-2.5 | 73 | 35 | 34 | 250+0.023 | 220+0.14 | 6+0.025+0.065 | 25 | 27.60+0.17 | 80+0.03 | 3-M4深8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 | ||
| DLY0-5 | 87 | 45 | 41 | 280+0.023 | 240+0.14 | 6+0.025+0.065 | 28 | 30.60+0.17 | 80+0.03 | 3-M4深8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 | ||
| DLY0-10 | 94 | 45 | 50 | 400+0.027 | 350+0.17 | 10+0.035+0.085 | 40 | 42.90+0.17 | 120+0.035 | 3-M4深10 | 45 | 25.2 | 8 | 5 | 8 | 30° | 0.5 | ||
| DLY0-16 | 104 | 60 | 55 | 450+0.027 | 400+0.17 | 12+0.045+0.105 | 45 | 47.90+0.17 | 120+0.035 | 3-M4深10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 | ||
| DLY0-25 | 125 | 75 | 70 | 500+0.027 | 450+0.17 | 12+0.045+0.105 | 50 | 53.80+0.2 | 140+0.035 | 3-M4深10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 | DS-001 | |
| DLY0-40 | 140 | 80 | 75 | 600+0.03 | 540+0.2 | 14+0.045+0.105 | 60 | 640+.02 | 180+0.035 | 3-M4深10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 | ||
牙嵌离合器的加工工艺过程？
牙嵌离合器铣偶数齿离合器每次进刀铣一个齿槽的一侧，分度后再铣第二个槽的同一侧铣奇数齿离合器铣刀铣完第一个齿槽一侧时，使铣刀越过工件的中心就可以铣出对面齿槽的另一侧，它是一个比较烦锁而精细的加工过程。
牙嵌式离合器传动结构怎样的？

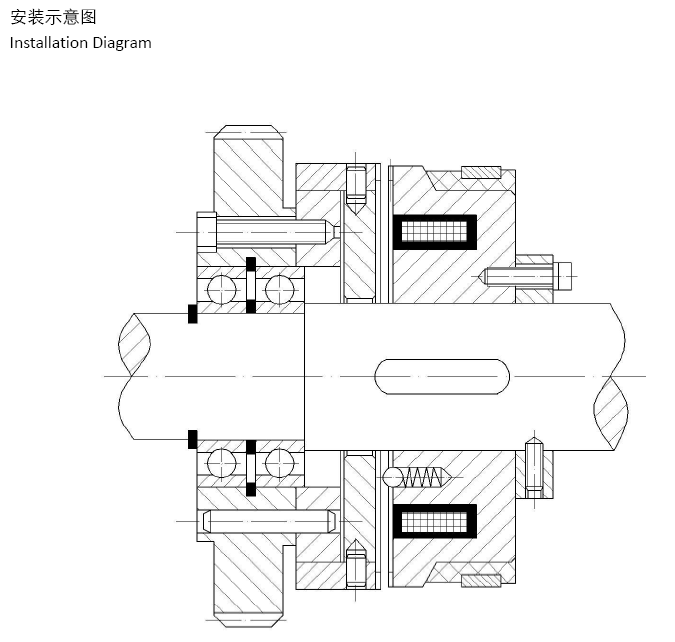

迈动工业牙嵌式电磁离合器借助通入磁轭内励磁线圈中的电流产生磁力吸引衔铁，从而使与磁轭和衔铁相连的两上牙形齿爪接合传递转矩。牙嵌式电磁离合器可分为线圈旋转（有滑环式）和线圈静止（无滑环式）两种，前一种的励磁线圈回转，电流经滑环引入，后一种励磁线圈静止，电流直接通入线圈。为了使离、合容易，一般采用三角形牙或梯形牙。如下图所示为线圈旋转牙嵌式电磁离合器，图上部为接合状态，下部为分离状态。主动齿轮 安装在轴的滚动轴承上，衔铁3和磁轭8的相对端面上有三角形齿，励磁线圈置于磁轭内。件2、3间的内啮合齿轮副有导向和传扭的双重作用。线圈通电建立磁场后磁轭将衔铁吸住，端面齿啮合，动力由齿轮1经齿圈2传给已接合的衔铁和磁轭，由轴9输出。离合器断电时，压缩弹簧7使衔铁复位，两半离合器牙分开，隔磁环4的作用是使磁力线构成回路，减少磁损失，提高接合力。
迈动工业牙嵌离合器的加工工艺过程？
迈动工业牙嵌离合器铣偶数齿离合器每次进刀铣一个齿槽的一侧，分度后再铣第二个槽的同一侧铣奇数齿离合器铣刀铣完第一个齿槽一侧时，使铣刀越过工件的中心就可以铣出对面齿槽的另一侧
迈动工业牙嵌式电磁离合器DLY0的接线方法
DLYO系列牙嵌式电磁离合器是借助端面齿啮合传递力矩、单滑环通电工作型离合器。DC24V任意一根线接滑环电极，另一个线接离合器附近处的机体
一、工作条件
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
二、安装
1、安装前检查摩擦片不应有油污及杂物；
2、安装时应轴向固定，如分轴安装应保持同轴度为9级； 3、摩擦片磨损后，应调整气隙δ。
方法是：松开调整母上的螺钉，转动调整母，在通电的状态下，使δ达到表中规定值，然后再拧紧螺钉。
