直孔同步轮AT5 梯型齿 AT5梯型齿

首页 » 迈动产品 » 传动轮 » 梯形齿同步轮

产品介绍Product

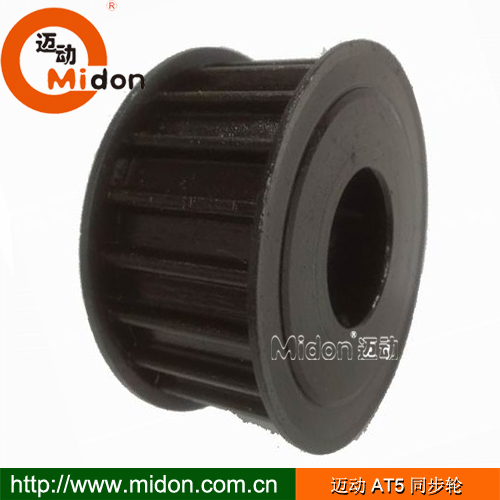

产品名称：: 直孔同步轮AT5 梯型齿 AT5梯型齿

产品特性：: 1、品质100%保证，轴孔涨紧式锁紧结构，传递精度高。
2、避免隐性公差，易安装，省40%人工调整。
3、常用材料：铝合金、45#钢、大的产品HT250灰铁。
4、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: 铝合金、45#钢、HT250

表面：: 经调质精加工处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

同步带轮的传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。它综合了带传动、链传动和齿轮传动各自的优点。转动时，通过带齿与轮的齿槽相啮合来传递动力。传输龙同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，传递功率从几瓦到百千瓦。传动效率高，，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。传输产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。

AT5系列梯型齿迈动直孔同步轮
节距P=5mm (Pitch)					21 - AT5					27 - AT5					36 - AT5
节距P=5mm (Pitch)					带宽Belt=10mm 轮宽F=15mm					带宽Belt=16mm 轮宽F=21mm					带宽Belt=25mm 轮宽F=30mm
节径P.D	外径O.D	挡圈A	毂径H	材料Matarl	齿数-型Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
15.92	14.65	20	8	LY12	21-AT5-10	5	21	1F	0.012	27-AT5-10	5	27	1F	0.016	36-AT5-10	5	36	1F	0.023
19.10	17.85	23	12	LY12	21-AT5-12	7	21	1F	0.016	27-AT5-12	7	27	1F	0.022	36-AT5-12	7	36	1F	0.031
20.69	19.45	25	13	LY12	21-AT5-13	8	21	1F	0.018	27-AT5-13	8	27	1F	0.024	36-AT5-13	8	36	1F	0.034
22.29	21.05	26	14	LY12	21-AT5-14	9	21	1F	0.019	27-AT5-14	9	27	1F	0.026	36-AT5-14	9	36	1F	0.037
23.88	22.65	28	16	LY12	21-AT5-15	10	21	1F	0.021	27-AT5-15	10	27	1F	0.029	36-AT5-15	10	36	1F	0.041
25.47	24.20	32	18	LY12	21-AT5-16	11	21	1F	0.025	27-AT5-16	11	27	1F	0.035	36-AT5-16	11	36	1F	0.050
27.06	25.80	32	19	LY12	21-AT5-17	12	21	1F	0.028	27-AT5-17	12	27	1F	0.039	36-AT5-17	12	36	1F	0.055
28.65	27.40	32	20	LY12	21-AT5-18	13	21	1F	0.031	27-AT5-18	13	27	1F	0.043	36-AT5-18	13	36	1F	0.061
30.25	29.00	36	22	LY12	21-AT5-19	14	21	1F	0.036	27-AT5-19	14	27	1F	0.049	36-AT5-19	14	36	1F	0.070
31.83	30.60	36	23	LY12	21-AT5-20	15	21	1F	0.038	27-AT5-20	15	27	1F	0.053	36-AT5-20	15	36	1F	0.076
33.42	32.20	38	24	LY12	21-AT5-21	15	21	1F	0.042	27-AT5-21	15	27	1F	0.053	36-AT5-21	15	36	1F	0.078
35.02	33.85	38	24	LY12	21-AT5-22	15	21	1F	0.046	27-AT5-22	15	27	1F	0.054	36-AT5-22	15	36	1F	0.080
36.61	35.40	42	25	LY12	21-AT5-23	17	21	1F	0.050	27-AT5-23	17	27	1F	0.065	36-AT5-23	16	36	1F	0.094
38.21	37.00	42	26	LY12	21-AT5-24	17	21	1F	0.054	27-AT5-24	17	27	1F	0.076	36-AT5-24	17	36	1F	0.109
39.80	38.60	44	26	LY12	21-AT5-25	17	21	1F	0.058	27-AT5-25	17	27	1F	0.081	36-AT5-25	17	36	1F	0.116
41.38	40.20	44	26	LY12	21-AT5-26	17	21	1F	0.062	27-AT5-26	17	27	1F	0.085	36-AT5-26	17	36	1F	0.120
42.98	41.80	48	30	LY12	21-AT5-27	19	21	1F	0.064	27-AT5-27	19	27	1F	0.090	36-AT5-27	19	36	1F	0.128
44.56	43.35	48	32	LY12	21-AT5-28	20	21	1F	0.071	27-AT5-28	20	27	1F	0.092	36-AT5-28	20	36	1F	0.128
47.76	46.55	51	34	LY12	21-AT5-30	22	21	1F	0.075	27-AT5-30	22	27	1F	0.105	36-AT5-30	22	36	1F	0.150
50.94	49.70	54	38	LY12	21-AT5-32	24	21	1F	0.088	27-AT5-32	24	27	1F	0.123	36-AT5-32	24	36	1F	0.176
57.31	56.05	63	38	LY12	21-AT5-36	24	21	1F	0.114	27-AT5-36	24	27	1F	0.160	36-AT5-36	24	36	1F	0.230
60.48	59.25	66	40	LY13	21-AT5-38	26	21	1F	0.126	27-AT5-38	26	27	1F	0.176	36-AT5-38	26	36	1F	0.253
63.66	62.45	66	40	LY14	21-AT5-40	26	21	1F	0.138	27-AT5-40	26	27	1F	0.193	36-AT5-40	26	36	1F	0.276
66.74	65.6	71	40	LY15	21-AT5-42	26	21	1	0.180	27-AT5-42	26	27	1F	0.205	36-AT5-42	26	36	1F	0.284
70.05	68.8	-	45	LY16	21-AT5-44	29	21	1	0.185	27-AT5-44	29	27	1	0.228	36-AT5-44	29	36	1	0.315
71.62	70.35	-	45	LY17	21-AT5-45	29	21	1	0.192	27-AT5-45	29	27	1	0.256	36-AT5-45	30	36	1	0.355
76.42	75.15	-	50	LY18	21-AT5-48	32	21	1	0.200	27-AT5-48	32	27	1	0.280	36-AT5-48	32	36	1	0.400
95.52	94.25	-	65	LY19	21-AT5-60	37	21	1	0.307	27-AT5-60	37	27	1	0.430	36-AT5-60	37	36	1	0.614
114.62	113.15	-	80	LY20	21-AT5-72	42	21	1	0.410	27-AT5-72	42	27	1	0.410	36-AT5-72	42	36	1	0.830

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


同步带轮的使用方法：

1、同步带轮的齿必须与同步带的运转方向成直角。

2、在起动时，中心距改变，同步带松弛，发生跳齿现象，应检查同步带轮机架是否松动，轴的定位是否失准加以调整、加固。

3、主动同步带轮与被动同步带轮的主轴的平行度应控制在正切tgθ=1/1000左右。轴位不准，直接影响使用寿命，而且会失去精度，噪音大。

4、发现主动同步带轮上皮带向一边偏位，应移动下被动同步带轮加以调整，并调整张紧轮的压力
