JM膜片联轴器

首页 » 迈动产品 » 联轴器 » 膜片联轴器

产品介绍Product

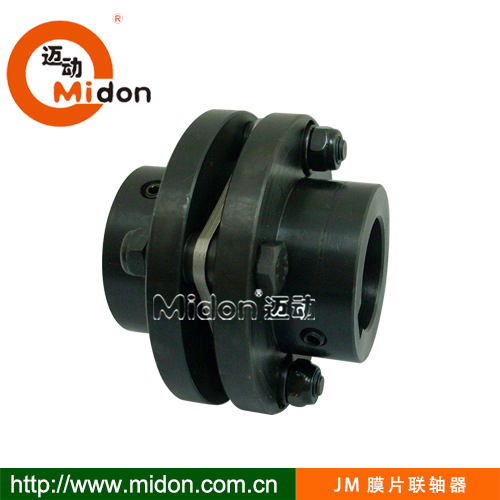

产品名称：: JM膜片联轴器

产品特性：: JM膜片联轴器，单膜联轴器

品牌：: 迈动工业

材质：

表面：

寿命：

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

JM膜片联轴器，单膜联轴器-迈动工业匠工研造，品质精堪，100%保障。

原理：JM型膜片联轴器，迈动工业是由SUS304不锈钢膜片，精密加工成连杆链片式和不同弧线形状的整片式叠组面汇成有弹性，耐疲劳，耐高温的挠性联轴器，它靠膜片的弹性变形来补偿所联两轴端，在机械动力运动中产生的角向，径向相和轴向相对位移，是一种高性能的最优金属强元件联轴器之一。

常用：适用于高温、高速、有腐蚀介质工况环境的轴系传动中，风机，空压机，真空机，机床，矿山，冶金工业。

特性：迈动工业JM膜片联轴器优异特性：

不用润油，结构较紧凑，强度高，使用寿命长。
无旋转间隙，不受温度和油污影响。
具有耐酸、耐碱，耐腐蚀，耐用，耐温，耐冻的特点，

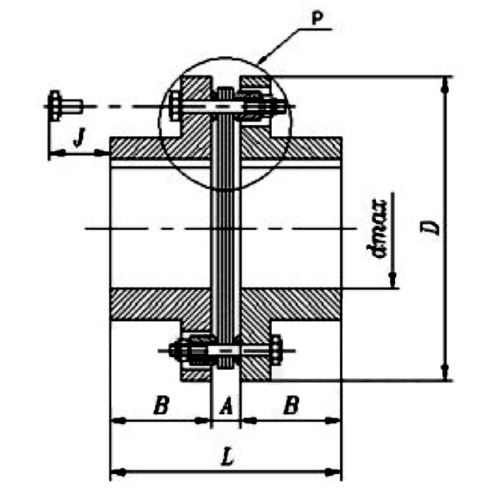

JM型膜片联轴器具体参数如下：迈动工业JM型膜片联轴器基本参数和主要尺寸 mm (JB/T 9147-1999)

型号	公称转矩	最大转矩	转速	外径	轴孔直径	轴孔长度 L		台径	间隙	扭转刚度	惯量	质量
Typle	Tn/n.m	Tn.max	r/min max	D	d1, d2	L推荐	J1型 Y型	d1	t	×10	kg.㎡	kg
JM1	40	63	10700	80	14-28	35	27-62	39	8±0.2	0.37	0.0005	0.9
JM2	63	100	9300	92	20-38	40	38-82	53		0.45	0.0011	1.4
JM3	100	200	8400	102	25-45	45	44-112	63		0.56	0.002	2.1
JM4	250	400	6700	128	30-55	55	60-112	77	11±0.3	0.81	0.006	4.2
JM5	500	800	5900	145	35-65	65	60-142	91	11±0.3	1.2	0.012	6.4
JM6	800	1250	5100	168	40-75	75	84-142	105	14±0.3	1.42	0.024	9.6
JM7	1000	2000	4750	180	45-80	80	84-172	112	15±0.4	1.9	0.0365	12.5
JM8	1600	3150	4300	200	50-85	80	84-172	120	15±0.4	2.35	0.057	15.5
JM9	2500	4000	4200	205	55-85	80	84-172	120	20±0.4	2.7	0.065	16.5
JM10	3150	5000	4000	215	55-90	90	84-172	128	20±0.4	3.02	0.083	19.5
JM11	4000	6300	3650	235	60-95	100	107-172	132	23±0.5	3.46	0.131	25
JM12	5000	8000	3400	250	60-100	100	107-212	145		3.67	0.174	30
JM13	6300	10000	3200	270	63-110	110	107-212	155		5.2	0.239	36
JM14	8000	12500	2850	300	65-110	115	107-212	162	27±0.6	7.8	0.38	45
JM15	10000	16000	2700	320	70-125	125	107-212	176	27±0.6	8.43	0.5	55
JM16	12500	20000	2450	350	75-130	140	107-252	186	32±0.7	10.23	0.85	75
JM17	16000	25000	2300	370	80-140	145	132-252	203		10.97	1.1	85
JM18	20000	31500	2150	400	90-160	165	132-302	230		13.07	1.65	115
JM19	25000	40000	1950	440	100-170	175	167-302	245	38±0.9	14.26	2.69	150
JM20	31500	50000	1850	460	110-180	185	167-302	260		22.13	3.28	170
JM21	35500	56000	1800	480	120-200	200	167-282	280		23.7	4.28	200
JM22	40000	63000	1700	500	130-200	210	202-352	295		24.6	5.18	230
JM23	50000	80000	1600	540	140-220	220	202-352	310	44±1	29.71	7.7	275
JM24	63000	100000	1450	600	150-240	240	202-410	335	50±1.2	32.64	9.3	380
JM25	80000	125000	1400	620	160-250	255	242-352	350	50±1.2	37.69	15.3	410
JM26	90000	140000	1300	660	180-260	275	242-410	385	50±1.2	50.43	20.9	510
JM27	112000	180000	1200	720	190-280	295	282-470	410	60±1.4	71.51	32.4	620
JM28	140000	200000	1150	740	220-300	300	282-470	420		93.37	36	680
JM29	160000	224000	1100	770	240-320	320	330-470	450		114.53	43.9	780
JM30	180000	280000	1050	820	250-340	350	330-550	490		130.76	60.5	950
