HRC梅花弹性联轴器

首页 » 迈动产品 » 联轴器 » 梅花联轴器

产品介绍Product

产品名称：: HRC梅花弹性联轴器

产品特性：: HRC梅花弹性联轴器特点:
1、性价比高，具有缓冲减振性能，角向补偿，好拆装
2、具有扭力大，是输出大功率的理想产品，适合于工矿机械设备的使用;
3、联轴器的内径分为:直孔式(B型)、锥孔式(F、H型)，具有更换拆装便捷准确的优点。
4、在扭力传递中，它属弧线接触，具有缓冲、减震吸震、使用寿命长等特性。
5、主要材质是：HT250灰口铸铁，是一种通用、耐用、实惠，配上锥套易安装调整的联轴器。
6、常见于：风机、空压机、化纤、输送设备造

品牌：: 迈动工业

材质：: HT250

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

HRC梅花弹性联轴器特点:

1、性价比高，具有缓冲减振性能，角向补偿，好拆装

2、具有扭力大，是输出大功率的理想产品，适合于工矿机械设备的使用;

3、联轴器的内径分为:直孔式(B型)、锥孔式(F、H型)，具有更换拆装便捷准确的优点。

4、在扭力传递中，它属弧线接触，具有缓冲、减震吸震、使用寿命长等特性。

5、主要材质是：HT250灰口铸铁，是一种通用、耐用、实惠，配上锥套易安装调整的联轴器。

6、常见于：风机、空压机、化纤、输送设备造纸机械等设备上，美国、日本、德国客户常用。

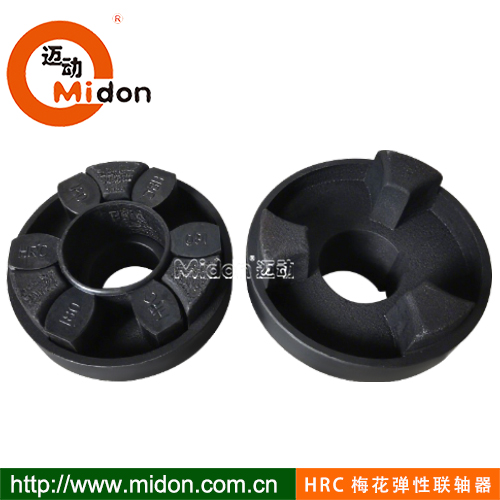

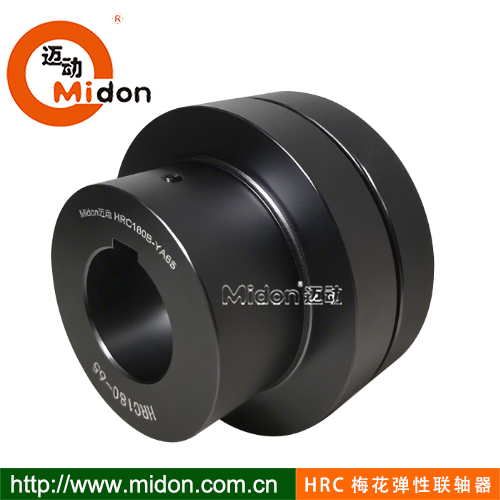

HRC梅花弹性联轴器.jpg HRC梅花弹性联轴器2.jpg

HRC系列梅花联轴器

规格	Tape-Lock 锥套紧锁式H/F型					直孔式B型				DIA A	DIA B	DIA E	F	G	L1	L2	L3	JT
	轴套	孔径		C	D	Bore	孔径	C	D
	轴套	Max最大	Min最小	C	D	Max最大	Min最小	C	D
HRC70	1108	25	9	19	23.5	32	8	21	25	69	60	31	27	18	65	66.5	68	29
HRC90	1108	28	9	18.5	23.5	38	8	26	30	85	65	32	32.5	22.5	69.5	76	82.5	29
HRC110	1610	42	14	18.5	26.5	55	8	37	45	112	100	45	45	29	82	101	119	38
HRC130	1610	42	14	17.5	26.5	60	36	47	55	130	105	50	54	35	89	118	146	38
HRC150	2012	50	14	23	33.5	65	40	50	60	150	115	62	61	40	107	134	160	42
HRC180	2517	60	16	34	46.5	80	46	58	70	180	125	77	74	49	142	166	186	48
HRC230	3020	75	25	39.5	52.5	100	52	77	90	225	155	99	85.5	59.5	164.5	202	239.5	55
HRC280	3525	100	35	51	66.5	115	60	90	105	275	206	119	106	74.5	207.5	247	285.5	67

联轴器及选型功率表

速度 r/min	HRC70	HRC90	HRC110	HRC130	HRC150	HRC180	HRC230	HRC280
100	0.33	0.84	1.68	3.3	6.28	9.95	20.9	33
200	0.66	1.68	3.35	6.6	12.6	19.9	41.9	65
400	1.32	3.34	6.7	13.2	25.1	39.8	83.8	132
600	1.98	5.03	10.1	19.8	37.7	59.7	126	198
720	2.37	6.03	12.1	23.8	45.2	71.6	151	238
800	2.64	6.7	13.4	26.4	50.3	79.6	168	264
960	3.17	8.04	16.1	31.7	60.3	95.5	201	317
1200	3.96	10	20.1	39.6	75.4	119	251	396
1440	4.75	12	24.1	47.5	90.5	143	302	475
1600	5.28	13.4	26.8	52.8	101	159	335	528
1800	5.94	15.1	30.2	59.4	112	179	377	594
2000	6.6	16.8	33.5	66	126	199	419	660
2200	7.26	18.4	36.9	72.6	138	219	461	726
2400	7.92	20.1	40.2	79.2	151	239	503
2600	8.58	21.8	43.6	85.8	163	259	545
2880	9.5	24.1	48.3	95	181	286
3000	9.9	25.1	50.3	99	188	298
3600	11.9	30.1	60.3	118	226
额定扭矩(牛顿米)	31.5	80	160	315	600	950	2000	3150
最大扭矩(牛顿米)	72	180	360	720	1500	2350	5000	7200
重量(KG)	1	1.17	5	5.46	7.11	16.6	26	50
优点:直孔/锥套涨紧式弹必联轴器，材料为HT250，性价比高，非常好装卸调整。
优点:直孔/锥套涨紧式弹必联轴器，材料为HT250，性价比高，非常好装卸调整。
