10B链轮 12B直孔链轮欧标链轮

首页 » 迈动产品 » 传动轮 » 链轮链条

产品介绍Product

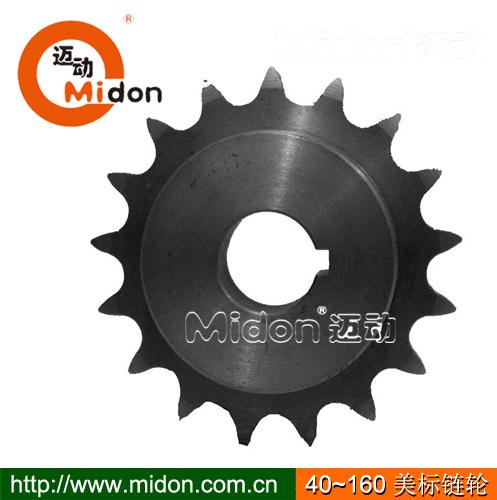

产品名称：: 10B链轮 12B直孔链轮欧标链轮

产品特性：: 1、可适合长时间大扭力下工作，传递性能稳定。
2、大小轮传动变化时产生速比的变化。
3、易安装，好维护和方便润滑，属于实惠耐用传动元件。
4、SC45钢或锻钢，可附加工条件：调质淬火，发黑防锈处理。
5、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: SC45#钢/锻钢

表面：: 经调质精加工后淬火、发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other


链轮分为主动链轮和从动链轮，主动链轮通过花键的形式装在发动机输出轴上；通过链条将动力传递给驱动轮，一般主动链轮比从动链轮要小，可起到降速增扭的效果。
直孔链轮的优势特征：

1、链轮可适合长时间大扭力下工作，传递性能稳定。

2、链轮大小轮传动变化时产生速比的变化。

3、链轮易安装，好维护和方便润滑，属于实惠耐用传动元件。

4、链轮使用SC45钢或锻钢，可附加工条件：调质淬火，发黑防锈处理。

5、批量生产加工周期：2~3周。

链轮广泛应用于农业机械、建筑机械、石油机械、采矿、起重、金属切削机床等行业机械。

欧标10B系列链轮								欧标12B系列链轮
节距(Pitch)=15.875(mm)=5/8"								节距(Pitch)=19.05(mm)=3/4"
齿数Teeth	外径O.D	节径P.D	B型凸台Hub		最大孔径	重量 W.t		齿数Teeth	外径O.D	节径P.D	B型凸台Hub		最大孔径	重量 W.t
齿数Teeth	外径O.D	节径P.D	毂径H	轮厚L	Bore Max	B型. Kg	A型. Kg	齿数Teeth	外径O.D	节径P.D	毂径H	轮厚L	Bore Max	B型. Kg	A型. Kg
9	53	46.41	34	25	18	0.20	0.11	9	63	55.7	43	32	25	0.40	0.22
10	58	51.38	40	25	22	0.27	0.14	10	70	61.65	49	32	30	0.49	0.27
11	64	56.35	46	25	28	0.33	0.17	11	76	67.62	51	32	32	0.60	0.30
12	69	61.34	51	25	32	0.41	0.20	12	83	73.6	51	32	32	0.69	0.38
13	74	66.34	51	25	32	0.46	0.23	13	89	79.6	57	32	35	0.81	0.45
14	79	71.34	52	25	32	0.52	0.27	14	95	85.61	62	32	40	0.96	0.50
15	84	76.35	57	25	35	0.62	0.30	15	101	91.62	68	32	45	1.10	0.60
16	89	81.37	62	25	40	0.72	0.35	16	107	97.65	73	32	48	1.30	0.65
17	94	86.39	67	25	45	0.83	0.40	17	113	103.67	73	32	48	1.40	0.75
18	100	91.42	72	28	48	1.00	0.45	18	119	109.71	83	40	55	2.00	0.84
19	105	96.45	73	28	48	1.10	0.48	19	126	115.74	83	40	55	2.10	0.93
20	110	101.48	73	28	48	1.20	0.50	20	132	121.78	83	40	55	2.20	1.05
21	115	106.51	73	28	48	1.20	0.60	21	138	127.82	83	40	55	2.30	1.15
22	120	111.55	73	28	48	1.30	0.66	22	144	133.86	83	40	55	2.50	1.25
23	125	116.58	73	28	48	1.30	0.72	23	150	139.9	83	40	55	2.50	1.40
24	130	121.62	73	28	48	1.40	0.78	24	156	145.95	83	40	55	2.60	1.50
25	135	126.66	73	28	48	1.50	0.85	25	162	151.99	83	40	55	2.70	1.62
26	140	131.7	73	28	48	1.50	0.90	26	168	158.04	83	40	55	2.90	1.78
27	145	136.74	73	28	48	1.50	1.00	27	174	164.09	83	40	55	3.00	1.90
28	150	141.79	73	28	48	1.60	1.05	28	180	170.14	83	40	55	3.10	2.05
29	155	146.83	73	28	48	1.70	1.12	29	187	176.2	83	40	55	3.30	2.20
30	161	151.87	73	28	48	1.80	1.20	30	193	182.25	83	40	55	3.40	2.35
31	166	156.92	73	28	48	1.85	1.30	31	199	188.3	83	40	55	3.64	2.50
32	171	161.96	73	28	48	1.90	1.35	32	205	194.35	83	40	55	3.80	2.68
33	176	167.01	73	28	48	2.00	1.45	33	211	200.41	83	40	55	4.00	2.85
34	181	172.05	73	28	48	2.10	1.55	34	217	206.46	83	40	55	4.15	3.02
35	186	177.1	73	28	48	2.20	1.65	35	223	212.52	83	40	55	4.33	3.00
36	191	182.14	83	35	55	2.85	1.75	36	229	218.57	83	40	55	4.52	3.40
37	196	187.19	83	35	55	2.95	1.85	37	235	224.63	83	40	55	4.70	3.60
38	201	192.24	83	35	55	3.05	1.95	38	241	230.69	83	40	55	4.90	3.80
39	206	197.29	83	35	55	3.15	2.05	39	247	236.74	83	40	55	5.10	4.00
40	211	202.33	83	35	55	3.25	2.15	40	253	242.8	83	40	55	5.30	4.20
41	216	207.38	83	35	55	3.40	2.25	41	260	248.86	93	45	63	6.00	4.45
42	221	212.43	83	35	55	3.50	2.40	42	266	254.92	93	45	63	6.40	4.63
43	226	217.48	83	35	55	3.60	2.50	43	272	260.98	93	45	63	6.60	4.85
44	231	222.53	83	35	55	3.70	2.60	44	278	267.03	93	45	63	6.88	5.10
45	237	227.58	83	35	55	3.85	2.70	45	284	273.09	93	45	63	7.10	5.30
48	252	242.73	83	35	55	4.20	3.10	48	302	291.27	93	45	63	7.85	6.10
50	262	252.83	83	35	55	4.50	3.40	50	314	303.39	93	45	63	8.40	6.60
54	282	273.02	83	35	55	5.10	3.95	54	338	327.63	93	45	63	9.50	7.70
60	312	303.33	83	35	55	6.00	4.90	60	375	363.99	93	45	63	11.30	9.50
65	338	328.58	93	40	63	7.40	5.75	65	405	394.3	107	45	70	13.50	11.20
70	363	353.84	93	40	63	8.30	6.70	70	436	424.61	107	45	70	15.30	13.00
72	373	363.94	93	40	63	8.70	7.05	72	448	436.73	107	45	70	16.00	13.70
75	388	379.1	93	40	63	9.35	7.70	75	466	454.92	107	45	70	17.20	14.90
80	414	404.36	98	45	65	10.50	8.70	80	496	485.23	117	50	80	20.00	16.90
84	434	424.57	98	45	65	11.50	9.60	84	521	509.48	117	50	80	21.90	18.70
85	439	429.62	98	45	65	12.00	9.95	85	527	515.54	117	50	80	22.30	19.10
90	464	454.88	98	45	65	13.20	11.00	90	557	545.85	117	50	80	24.60	21.40
92	474	464.98	98	45	65	13.70	11.50	92	569	557.98	117	50	80	25.60	22.40
95	489	480.14	98	45	65	14.40	12.30	95	587	576.17	117	50	80	27.10	23.90
96	494	485.19	98	45	65	14.70	12.50	96	593	582.23	117	50	80	26.70	24.40

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


链轮排齿参数（美标、欧标）
美标
链轮号	节距	滚子直径	齿节高	倒角高	倒角宽	弧半径	齿厚（1～4排）			齿幅（2～3排）		齿幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
欧标（A、B系列链轮主要参数）
链轮号	节距	滚子直径	齿节高	倒角高	倒角宽	弧半径	齿厚（1～4排）			齿幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3

链轮的安装要求：

1、根据规范精确选用传动链轮类型。

2、按精确方法将主、从动链轮设备到位，且拧紧紧固件使其到达规矩力矩恳求。

3、装上传动链条并调整好松紧度后，检查链条与链轮配合是不是顺利、共面，且与链罩无干与。

4、检查设备传动链轮的方位（变速器输出副轴、轮毂等）情况是不是杰出，否则须维修或更换有关件。

链轮使用过程中的注意事项：

1、从动链轮应有防松方法与措施。

2、链轮和链条最好一起更换，若只更换其中之一，会加剧两头的磨损。

3、要守时地清洗及光滑传动链条、传动链轮，以前进其运用寿命。

4、从动链轮装车后，应使用调节器和后摇架刻线将后轮轴调正，这么既可避免后轮跑偏，也能避免链轮与链条的早期磨损。

公司名称：上海迈动机电设备有限公司

公司地址：上海青浦工业区崧海路98号

邮政编码：201703

公司电话：021-54422420

公司传真：021-54422420-801

邮箱：shmidon@126.com

户名：上海迈动机电设备有限公司

税号：310112660703692

开户行：工行上海莘庄支行

账号：1001140209007024765

电话：021-54422420 54422402

传真：021-54422420-801

地址：上海莘庄工业园区申富路128号（开票）

地址：上海青浦工业园区崧海路98号（收货地址）

上海迈动机电设备有限公司提供17%的增值税发票；

品质100%保证，让你更放心使用。

服务承诺

客服热线：021-54422402
