产品介绍Product

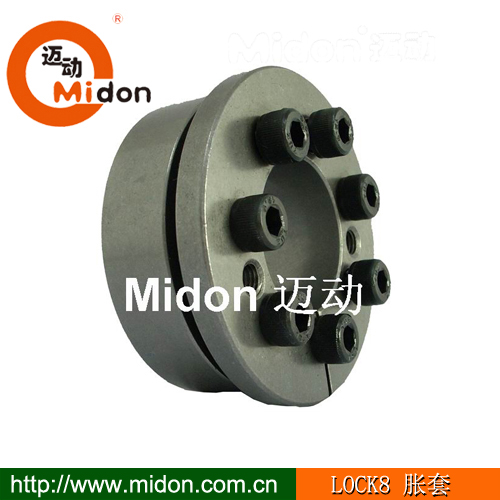

产品名称：: LOCK8胀套 LOCK8涨紧套 Z6涨紧套 Z6胀套 TKL134胀套 TKL134涨紧套 HB2胀套 HB2涨紧套

产品特性：: 1、实现无间隙免键联接，无需键槽，100%品质保证。
2、具有省时高效，避免传统隐性公差损坏；
3、具有高精度，大扭矩，自动调节中心作用；
4、45#钢调质研磨，反复涨紧弹性好。
5、备有现货库存，批量生产2~3周交货期。

品牌：: 迈动工业

材质：: 45#钢

表面：: 经精加工后调质研磨，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动工业——LOCK8胀紧套

迈动LOCK8胀紧套类似于：Z6 TLK134 HB2 。迈动胀套拆卸方便，且具有良好的互换性。由于胀套能把较大配合间隙的轴毂结合起来，拆卸时将螺栓拧松，即可使被联结件容易拆。胀紧时，接触面紧密贴合不易锈蚀，也便于拆开。

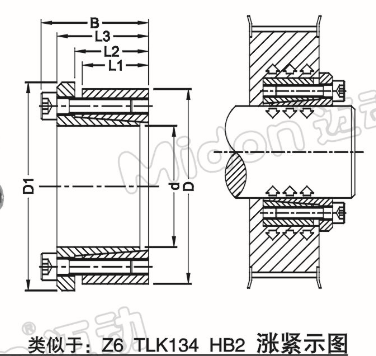

LOCK8胀紧套基本尺寸参数

LOCK8
尺寸Dimensions						所受扭力Performances		压强Pression		螺丝规格Ciamping screwsDIN-12.9
d×D [mm]	L1 [mm]	L2 [mm]	L3 [mm]	B [mm]	D1 [mm]	Mt [Nm]	Ft [N]	Pw [P/mm]	Pn [P/mm]	Type	Ms Nm
14×55	17	22	30	38	62	120	18100	205	55	M8×25	25
16×55	17	22	30	38	62	140	18100	180	55	M8×25	25
18×55	17	22	30	38	62	150	18100	160	55	M8×25	25
19×55	17	22	30	38	62	160	18100	150	55	M8×25	25
20×55	17	22	30	38	62	170	18100	145	55	M8×25	25
22×55	17	22	30	38	62	280	25300	185	75	M8×25	35
24×55	17	22	30	38	62	300	25300	170	75	M8×25	35
25×55	17	22	30	38	62	310	25300	165	75	M8×25	35
28×55	17	22	30	38	62	430	31400	175	90	M8×25	41
30×55	17	22	30	38	62	470	31400	165	90	M8×25	41
24×65	17	22	30	38	72	440	37400	245	90	M8×25	30
25×65	17	22	30	38	72	460	37400	235	90	M8×25	30
28×65	17	22	30	38	72	600	43600	245	105	M8×25	35
30×65	17	22	30	38	72	640	43600	230	105	M8×25	35
32×65	17	22	30	38	72	690	43600	215	105	M8×25	35
35×65	17	22	30	38	72	910	52500	235	130	M8×25	41
38×65	17	22	30	38	72	990	52500	220	130	M8×25	41
40×65	17	22	30	38	72	1050	52500	205	130	M8×25	41
30×80	20	25	33	41	87	780	52400	235	90	M8×25	30
32×80	20	25	33	41	87	830	52400	220	90	M8×25	30
35×80	20	25	33	41	87	1060	61000	230	100	M8×25	35
38×80	20	25	33	41	87	1150	61000	215	100	M8×25	35
40×80	20	25	33	41	87	1220	61000	205	100	M8×25	35
42×80	20	25	33	41	87	1540	73500	235	120	M8×25	41
45×80	20	25	33	41	87	1650	73500	220	120	M8×25	41
48×80	20	25	33	41	87	1760	73500	205	120	M8×25	41
50×80	20	25	33	41	87	1830	73500	195	120	M8×25	41

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


迈动工业——胀紧套使用方法

一.胀套安装前的准备工作

1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。

二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。

三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧。
c.以MA值拧紧 d.以MA值检查全部螺钉。

四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。
2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。

五.胀套的防护
1 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2 在露天作业或工作在较差环境的机器，应定期在外露的胀套端面上涂防锈油脂。
3 需在腐蚀介质中工作的胀套，应采取专门的防护(如加盖板、密封罩等)，以防胀套锈蚀。
