伺服联轴器,平紧式联轴器，梅花星形联轴器

（弹性星形）伺服联轴器:高疲劳抵抗，等速回转。允许平行偏差0.25mm,角度偏差5°，轴向偏差±0.25mm。有铝合金和不锈钢材料可供选择，一体化、小型、低惯量，广泛应用于编码器及微型电机的传动联结。产品广泛应用于冶金，石油，矿山，纺织，印刷，建材，化工等行业。

MD1系列  迈动（弹性星形）伺服联轴器
型号    Model	d1/d2	D	L	L1	L2	L3	M	拧力矩n.m	额定扭矩	最大扭矩	最高转速	惯性力矩	静态扭矩刚性	径向偏差	轴向偏差	角向偏差	重量
MD1-G30	8~16	30	35	11	13	5	M4	1.7	7.4	14.8	15000	8.5×10-4	72	0.02	+0.6    0	1.0	46
MD1-G40	14~24	40	66	25	16	10	M5	4	9.5	19	13000	1.1×10-3	550	0.02	+0.80    0	1.0	148
MD1-G55	14~28	55	78	30	18	10	M5	4	34	68	10500	4.4×10-3	1500	0.02	+0.80    0	1.0	350
MD1-G65	19~38	65	90	35	20	15	M8	15	95	190	8300	9.0×10-3	2800	0.02	+0.80    0	1.0	572
MD1-G80	24~45	80	114	45	24	15	M8	15	135	270	7000	1.8×10-2	3500	0.02	+1.00    0	1.0	950
MD1-G95	30~55	95	126	50	26	20	M8	15	230	460	6000	2.0×10-2	4600	0.02	+1.00    0	1.0	1800
MD1-G105	35~60	105	140	56	28	20	M8	15	380	760	5500	3.2×10-2	5800	0.02	+1.00    0	1.0	2400

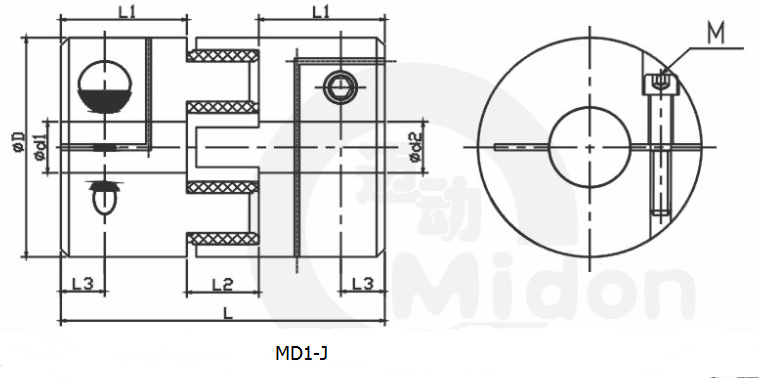

型号    Model	d1/d2	D	L	L1	L2	L3	M	拧力矩n.m	额定扭矩	最大扭矩	最高转速	惯性力矩	静态扭矩刚性	径向偏差	轴向偏差	角向偏差	重量
MD1-J30	8~16	30	35	11	13	5	M4	1.7	7.4	14.8	12000	8.5×10-4	72	0.02	+0.6    0	1.0	50
MD1-J40	14~24	40	66	25	16	10	M6	8	9.5	19	10000	1.1×10-3	550	0.02	+0.80    0	1.0	156
MD1-J55	14~28	55	78	30	18	11	M6	8	34	68	8000	4.4×10-3	1500	0.02	+0.80    0	1.0	362
MD1-J65	19~38	65	90	35	20	12	M8	15	95	190	6000	9.0×10-3	2800	0.02	+0.80    0	1.0	582
MD1-J80	24~45	80	114	45	24	16	M8	15	135	270	4600	1.8×10-2	3500	0.02	+1.00    0	1.0	966
MD1-J95	30~55	95	126	50	26	18	M10	25	230	460	3800	2.0×10-2	4600	0.02	+1.00    0	1.0	1820
MD1-J105	35~60	105	140	56	28	21	M12	35	380	760	3400	3.2×10-2	5800	0.02	+1.00    0	1.0	2430

伺服联轴器的安装使用方法：

1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。　　

2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：

3.安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，安装完毕后，转动自如无别劲为好。
4. 操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)。　
