DLY4牙嵌式电磁离合器

首页 » 迈动产品 » 离合制动器 » 牙嵌电磁离合器

产品介绍Product

产品名称：: DLY4牙嵌式电磁离合器

产品特性：: ??????? 迈动工业牙嵌式电磁离合器，借助通入磁轭内励磁线圈中的电流产生磁力吸引衔铁，从而使与磁轭和衔铁相连的两上牙形齿爪接合传递转矩。牙嵌式电磁离合器可分为线圈旋转（有滑环式）和线圈静止（无滑环式）两种，前一种的励磁线圈回

品牌：: 迈动工业

材质：: 45钢、调质

表面：: 发黑。注PU

寿命：: 2

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动工业牙嵌式电磁离合器，借助通入磁轭内励磁线圈中的电流产生磁力吸引衔铁，从而使与磁轭和衔铁相连的两上牙形齿爪接合传递转矩。牙嵌式电磁离合器可分为线圈旋转（有滑环式）和线圈静止（无滑环式）两种，前一种的励磁线圈回转，电流经滑环引入，后一种励磁线圈静止，电流直接通入线圈。为了使离、合容易，一般采用三角形牙或梯形牙。

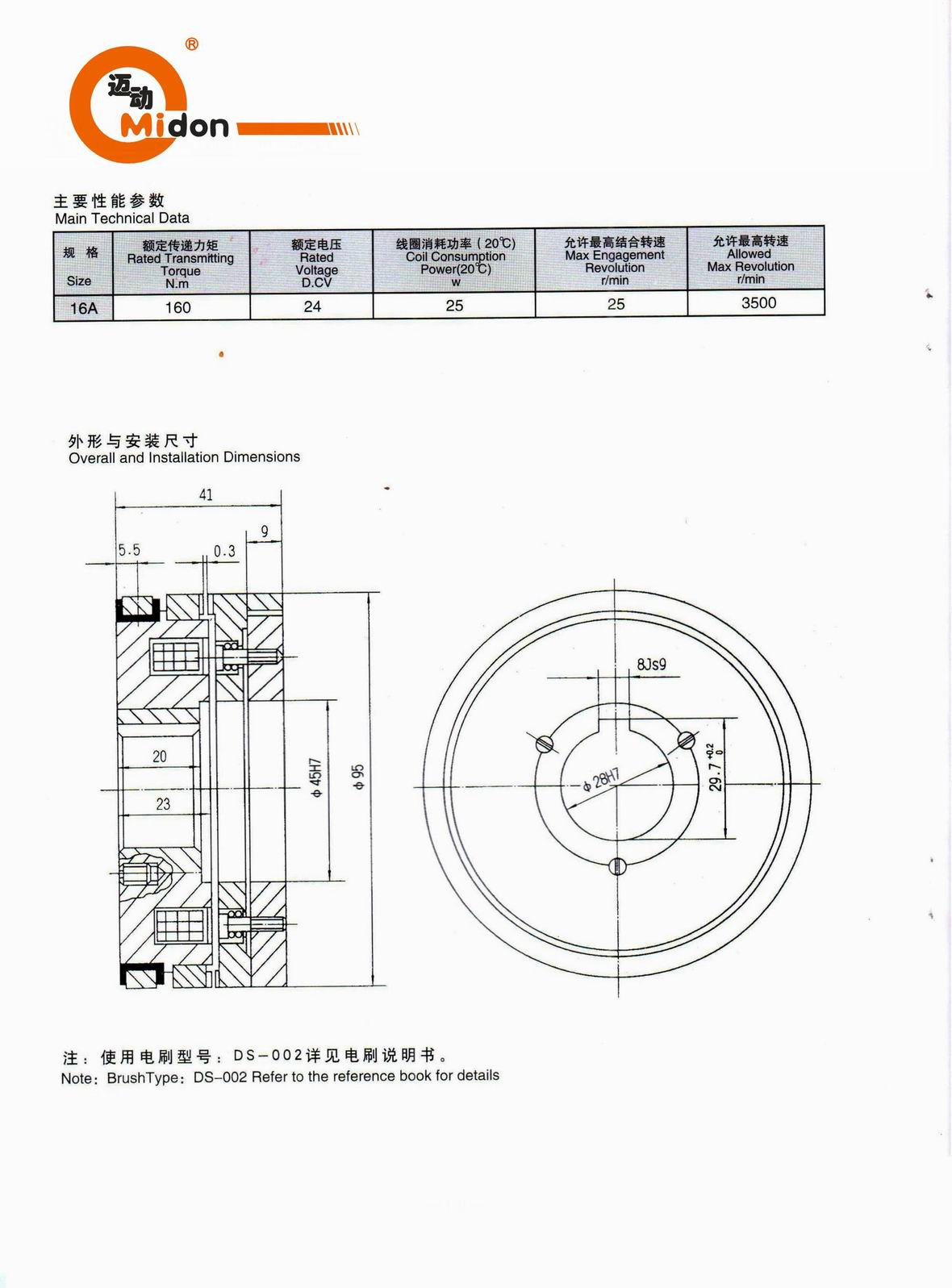

迈动离合器 - DLY4 牙嵌式电磁离合器IMG.jpg

为了使离、合容易，一般采用三角形牙或梯形牙。如下图所示为线圈旋转牙嵌式电磁离合器，图上部为接合状态，下部为分离状态。主动齿轮1安装在轴9的滚动轴承上，衔铁3和磁轭8的相对端面上有三角形齿，励磁线圈6置于磁轭内。件2、3间的内啮合齿轮副有导向和传扭的双重作用。线圈通电建立磁场后磁轭将衔铁吸住，端面齿啮合，动力由齿轮1经齿圈2传给已接合的衔铁和磁轭，由轴9输出。离合器断电时，压缩弹簧7使衔铁复位，两半离合器牙分开，隔磁环4的作用是使磁力线构成回路，减少磁损失，提高接合力。

牙嵌离合器的加工工艺过程？
牙嵌离合器铣偶数齿离合器每次进刀铣一个齿槽的一侧，分度后再铣第二个槽的同一侧铣奇数齿离合器铣刀铣完第一个齿槽一侧时，使铣刀越过工件的中心就可以铣出对面齿槽的另一侧.
