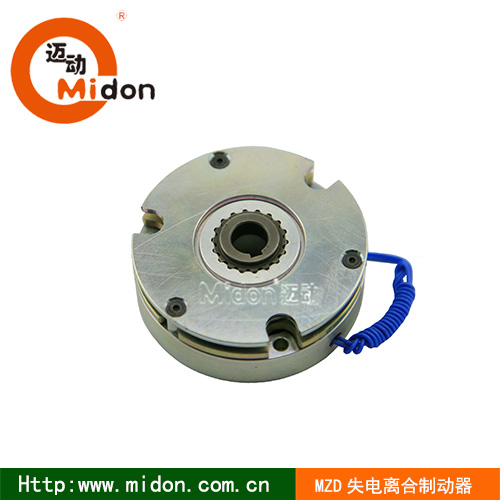

迈动工业MZD失电离合制动器，SMB离合器（有电后分开，失电后吸合-制动刹车）
迈动工业MZD失电离合制动器，SMB离合器（有电后分开，失电后吸合-制动刹车）
| 型号Typle | MZD-0.2A | MZD-0.4A | MZD-0.8A | MZD-1.6A | MZD-3A | MZD-5A | MZD-10A | MZD-20A | |
| 扭矩（n.m） | 2 | 4 | 8 | 16 | 30 | 50 | 100 | 200 | |
| 电压（VDC） | 24/90 | ||||||||
| 功率（W） | 9 | 12.5 | 15 | 18 | 23 | 26.5 | 33 | 45 | |
| 惯性距J（kgcm2） | 0.09 | 0.16 | 0.29 | 0.84 | 0.87 | 3.84 | 13 | 21 | |

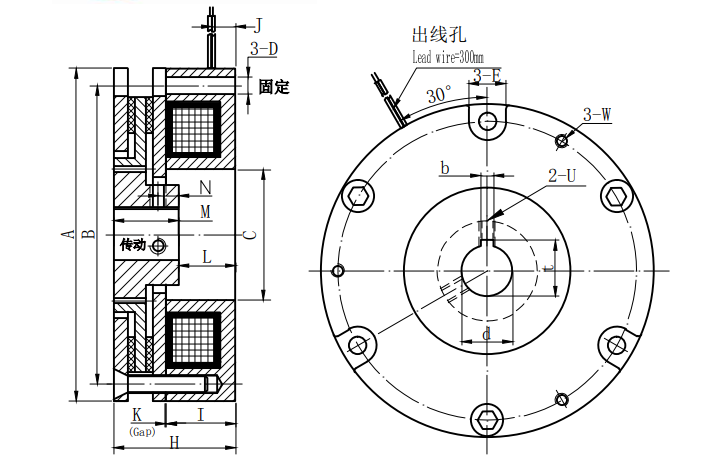

| 径向尺寸 Radial | A | 77 | 85 | 97 | 117 | 125 | 145 | 165 | 187 |
| B | 68 | 74 | 85 | 108 | 112 | 130 | 150 | 170 | |
| C | 20 | 20 | 25 | 40 | 49 | 49 | 62 | 62 | |
| D | 4.5 | 5.5 | 5.5 | 5.5 | 6.5 | 6.5 | 9 | 9 | |
| E | 10 | 11 | 11 | 11 | 14 | 14.3 | 18 | 18 | |
| 轴向尺寸 Axial | H | 25 | 27.5 | 29.4 | 34.3 | 45.6 | 48 | 60 | 70 |
| I | 15 | 16 | 16.8 | 19.5 | 26 | 27 | 32 | 38 | |
| J | 6.5 | 7 | 7.5 | 8 | 9 | 10 | 17 | 22 | |
| K | 0.1～0.2 | 0.1～0.2 | 0.1～0.2 | 0.1～0.2 | 0.1～0.3 | 0.1～0.3 | 0.1～0.3 | 0.1～0.3 | |
| L | 17.4 | 15.6 | 13.6 | 15.5 | 21.5 | 23.4 | 22 | 21 | |
| M | 8 | 12 | 16 | 20 | 25 | 25 | 30 | 40 | |
| 螺孔 Serews | U | M4*P0.7 | M5*P0.8 | M6*P1.0 | M6*P1.0 | M6*P1.0 | M6*P1.0 | ||
| W | M5*P0.8 | M5*P0.8 | M6*P1.0 | M6*P1.0 | |||||
| 孔径Bore | D h7 | 12 | 12 | 14 | 19 | 19 | 24 | 28 | 32 |
| 键槽 keyway | BE9 | 4 | 4 | 5 | 5 | 5 | 7 | 7 | 10 |
| t +0.2 +0 | 13.5 | 13.5 | 16 | 21 | 21 | 27 | 31 | 35.5 | |
| 重量（kg）Weight | 0.6 | 0.8 | 1.1 | 1.8 | 2.8 | 3.8 | 5 | 12.2 | |
