（膜片弹性）伺服联轴器（广泛用于机床、自动装置、钣金机械、木工机械、食品机械、包装机械、纺织机械、印刷机械、工业机器人等传动轴上。）
*零背隙，磨擦夹紧连接，绝对无背隙。
*高扭矩刚性。
*自动纠正轴向径向和角位偏差。
*传动运转平稳均匀。
*精确传递角位和扭矩，充分满足高速精密的传动要求。
*易装拆，只需很少的安装空间。
*无限长使用寿命，无需修理，永久工作。

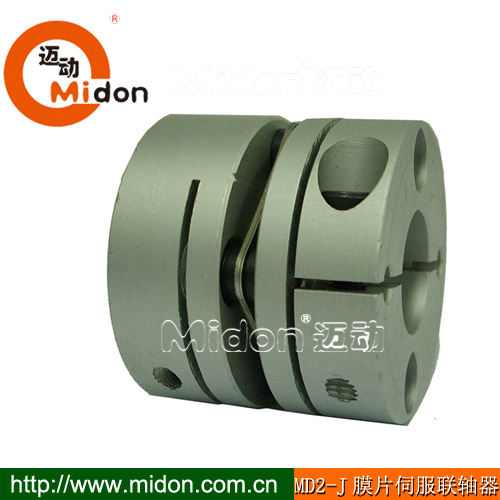

| MD2系列 迈动（膜片弹性）伺服联轴器 | |||||||||||||||
| 型号 Model | d1/d2 | D | L | W | L1 | M | 拧力矩n.m | 额定扭矩 | 最大扭矩 | 最高转速 | 惯性力矩 | 静态扭矩刚性 | 轴向偏差 | 角向偏差 | 重量 |
| MD2-J26 | 5~10 | 26 | 26 | 2.5 | 12 | M3 | 1.5 | 1.4 | 2.8 | 10000 | 1.8×10-6 | 690 | ±0.2 | 1.0 | 24 |
| MD2-J34 | 8~14 | 34 | 31 | 3.1 | 14 | M4 | 1.5 | 2.8 | 5.6 | 10000 | 7.2×10-6 | 1650 | ±0.2 | 1.0 | 46 |
| MD2-J39 | 10~16 | 39 | 34 | 4.1 | 15 | M4 | 2.5 | 5.8 | 11.6 | 10000 | 1.8×10-5 | 2500 | ±0.2 | 1.0 | 78 |
| MD2-J44 | 11~19 | 44 | 35 | 4.5 | 15 | M4 | 2.5 | 8.7 | 17.4 | 10000 | 2.5×10-5 | 2900 | ±0.2 | 1.0 | 96 |
| MD2-J56 | 14~24 | 56 | 45 | 5 | 20 | M5 | 7 | 25 | 50 | 10000 | 1.0×10-4 | 8400 | ±0.2 | 1.0 | 206 |
| MD2-J68 | 19~35 | 68 | 54 | 6 | 24 | M6 | 12 | 55 | 110 | 10000 | 1.9×10-4 | 11500 | ±0.2 | 1.0 | 366 |
| MD2-J82 | 24~40 | 82 | 68 | 8 | 30 | M8 | 16 | 80 | 160 | 10000 | 7.0×10-4 | 14550 | ±0.2 | 1.0 | 710 |
| MD2-J94 | 25-40 | 94 | 68 | 8 | 30 | M8 | 25 | 186 | 375 | 10000 | 1.23×10-3 | 16900 | ±0.2 | 1.0 | 960 |
| MD2-J104 | 30-45 | 104 | 70 | 10 | 30 | M8 | 25 | 256 | 512 | 10000 | 1.86×10-3 | 25000 | ±0.2 | 1.0 | 1190 |

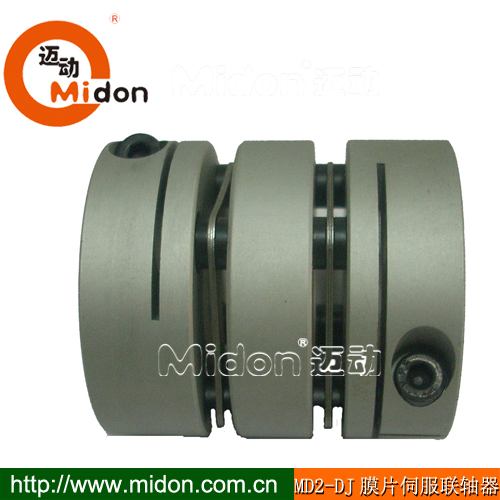

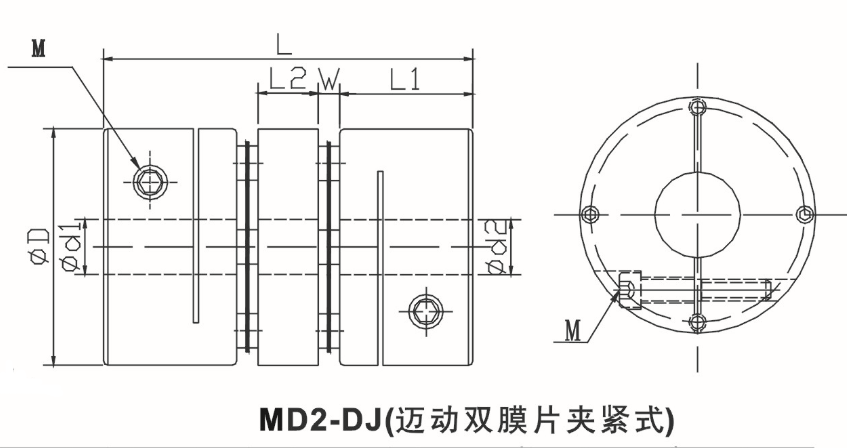

| 型号 Model | d1/d2 | D | L | W | L1 | L2 | M | 拧力矩n.m | 额定扭矩 | 最大扭矩 | 最高转速 | 惯性力矩 | 静态扭矩刚性 | 径向偏差 | 轴向偏差 | 角向偏差 | 重量 |
| MD2-DJ26 | 5~10 | 26 | 35 | 2.5 | 12 | 7 | M3 | 1.5 | 1.4 | 2.8 | 10000 | 3.3×10-6 | 950 | 0.04 | ±0.4 | 1.5 | 34 |
| MD2-DJ34 | 8~14 | 34 | 45 | 3.1 | 14 | 11 | M4 | 1.5 | 2.8 | 5.6 | 10000 | 8.9×10-6 | 1960 | 0.04 | ±0.4 | 1.5 | 70 |
| MD2-DJ39 | 10~16 | 39 | 49 | 4.1 | 15 | 11 | M4 | 2.5 | 5.8 | 11.6 | 10000 | 2.4×10-5 | 4500 | 0.04 | ±0.4 | 1.5 | 118 |
| MD2-DJ44 | 11~19 | 44 | 50 | 4.5 | 15 | 11 | M4 | 2.5 | 8.7 | 17.4 | 10000 | 3.2×10-5 | 5100 | 0.04 | ±0.4 | 1.5 | 142 |
| MD2-DJ56 | 14~24 | 56 | 63 | 5 | 20 | 13 | M5 | 7 | 25 | 50 | 10000 | 1.1×10-4 | 10500 | 0.04 | ±0.4 | 1.5 | 296 |
| MD2-DJ68 | 19~35 | 68 | 74 | 6 | 24 | 14 | M6 | 12 | 55 | 110 | 10000 | 2.8×10-4 | 1.85×104 | 0.04 | ±0.4 | 1.5 | 544 |
| MD2-DJ82 | 24~40 | 82 | 98 | 8 | 30 | 22 | M8 | 16 | 80 | 160 | 10000 | 1.0×10-3 | 2.18×104 | 0.04 | ±0.4 | 1.5 | 1020 |
| MD2-DJ94 | 25-40 | 98 | 98 | 8 | 30 | 22 | M8 | 28 | 186 | 375 | 10000 | 1.76×10-3 | 8.45×104 | 0.04 | ±0.4 | 1.5 | 1210 |
| MD2-DJ104 | 30-45 | 104 | 102 | 10 | 30 | 22 | M8 | 28 | 256 | 512 | 10000 | 1.86×10-3 | 1.25×105 | 0.04 | ±0.4 | 1.5 | 1460 |
伺服联轴器的安装使用方法：
1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。
2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：
3.安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，安装完毕后，转动自如无别劲为好。
4. 操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)。
