XL同步齿板齿板联接齿板厂家齿板图片

首页 » 迈动产品 » 传动轮 » 同步齿板

产品介绍Product

产品名称：: XL同步齿板齿板联接齿板厂家齿板图片

产品特性：: 上传中

品牌：: 迈动工业

材质：: 铝合金、45#钢

表面：: 本色阳极氧化、发黑

寿命：: 正常使用1~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other


齿板主要用于轻型木结构建筑中规格材制成的轻型木桁架节点连接。在桁架连接处应用齿板，可以较快的进行桁架中各弦的定位。工厂中拼装好一品桁架后，将桁架平放，同时用专门的压力机将齿板直接压入桁架中各条弦之间的连接处.

齿板

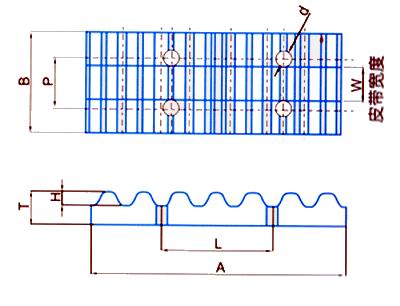

		齿板的规格及加工长度										齿板的规格及加工长度
型号 Type	皮带公称宽度Normal width of the belt	W	A	B	T	H	L	P	d	型号 Type	皮带公称宽度Normal width of the belt	W	A	B	T	H	L	P	d
MXL	025	6.4	26	18	4		10	11	3.4	3M,S3M,P3M	060	6	21	20	4	1.14	15	11	3.4
	037	9.5		22		0.51		14			010	10		25				15
	050	12.7		26				18			150	15		30				20
XL	025	6.4	36	24	6	1.25	25	12	4.5	5M,S5M,P5M	100	10	35	26	6	1.81	25	16	4.5
	031	7.9		25				14			150	15		32				21
	037	9.5		26				16			250	25		42				31
	050	12.7		30				20		8M,S8M,P8M	150	15	56	34	8	2.85	40	22	5.5
L	050	12.7	66	32	8	1.9	50	20	5.5		250	25		44				32
	075	19.1		38				26			300	30		50				37
	100	25.4		46				33			400	40		60				47
	150	38.1		58				46		T5，AT5	100	10	35	26	6	1.2	25	16	4.5
H	075	19.1	89	38	10	2.3	70	26	5.5		150	15		32				21
	100	25.4		46				33			200	20		38				26
	150	38.1		58				45			250	25		43				31
	200	50.8		70				58		T10，AT10	150	15	70	34	8	2.5	50	22	5.5
S2M,P2M	040	4	26	16	4		10	18	3.4		200	20		40				27
	060	6		18		0.76		10			250	25		44				32
	010	10		24				15			300	30		50				37
