MP100 单膜片挠性联轴器挠性膜片联轴器挠性联轴器厂家单膜片挠性联轴器

首页 » 迈动产品 » 联轴器 » 膜片联轴器

产品介绍Product

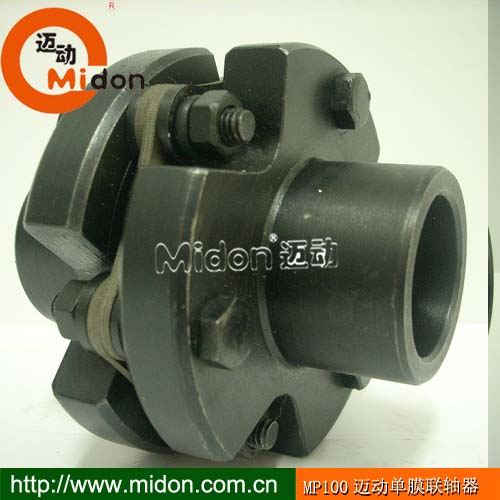

产品名称：: MP100 单膜片挠性联轴器挠性膜片联轴器挠性联轴器厂家单膜片挠性联轴器

产品特性：: MP100膜片联轴器，单膜片联轴器
1、属金属挠性联轴器，它依靠金属膜片来联接主、从动机之间的扭矩传递；
2、具有弹性钢性结合，减振、无噪声、免润滑，大扭力的特点；材料：SC45#锻钢+不锈钢膜片组合而成。
3、可补偿主、从动机之间制造和安装误差和承载变形及温度变化引起的轴向、径向和角向偏移。
4、广泛应用于钢铁、冶金、矿山、电站、纺织、化工和铸造工业及自动化设备上。

品牌：: 迈动工业

材质：: SC45#锻钢+不锈钢膜片组合而成

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

MP100 迈动膜片联轴器

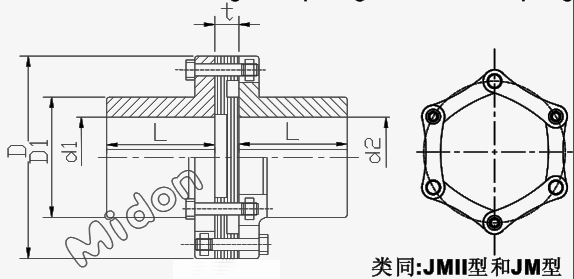

基本参数和主要尺寸（JB/T 9147-2000）
型号	公称转矩Tn KN.m	瞬间最大转矩 KN.m	许用转速(n) r/min	轴孔直径 d	轴孔长度		D	D1	t	*JMI型扭转刚度 10⁶**	重量 kg
型号	公称转矩Tn KN.m	瞬间最大转矩 KN.m	许用转速(n) r/min	轴孔直径 d	L 推荐	L	D	D1	t	*JMI型扭转刚度 10⁶**	重量 kg
MP101	0.04	0.063	10700	14-28	27-62	35	80	39	8±0.2	0.37	0.9
MP102	0.063	0.1	9300	20-38	38-82	40	92	53	8±0.2	0.45	1.4
MP103	0.1	0.2	8400	25-45	44-112	45	102	63	8±0.2	0.56	2.1
MP104	0.25	0.4	6700	30-55	60-112	55	128	77	11±0.3	0.81	4.2
MP105	0.5	0.8	5900	35-65	60-142	65	145	91	11±0.3	1.2	6.4
MP106	0.8	1.25	5100	40-75	84-142	75	168	105	14±0.3	1.42	9.6
MP107	1.25	2	4750	45-80	84-172	80	180	112	15±0.4	1.9	12.5
MP108	2	3.15	4300	50-85	84-172	80	200	120	15±0.4	2.35	15.5
MP109	2.5	4	4200	55-85	84-172	80	205	120	20±0.4	2.7	16.5
MP110	3.15	5	4000	55-90	84-172	90	215	128	20±0.4	3.02	19.5
MP111	4	6.3	3650	60-95	107-172	100	235	132	23±0.5	3.46	25
MP112	5	8	3400	60-100	107-212	100	250	145	23±0.5	3.67	30
MP113	6.3	10	3200	60-110	107-212	110	270	155	23±0.5	5.2	36
MP114	8	12.5	2850	60-110	107-212	115	300	162	27±0.6	7.8	45
MP115	10	16	2700	70-125	107-212	125	320	176	27±0.6	8.43	55
MP116	12.5	20	2450	75-130	107-252	140	350	186	32±0.7	10.23	75
MP117	16	25	2300	80-140	132-252	145	370	203	32±0.7	10.97	85
MP118	20	31.5	2150	90-160	132-302	165	400	230	32±0.7	13.07	115
MP119	25	40	1950	100-170	167-302	175	440	245	38±0.9	14.26	150
MP120	31.5	50	1850	100-180	167-302	185	460	260	38±0.9	22.13	170
MP121	35.5	56	1800	120-200	167-352	200	480	280	38±0.9	23.7	200
MP122	40	63	1700	120-200	167-352	210	500	295	38±0.9	24.6	230
MP123	50	80	1600	140-220	202-352	220	540	310	44±1	29.71	275
MP124	63	100	1450	140-240	202-410	240	600	335	50±1.2	32.64	380
MP125	80	125	1400	160-250	242-410	255	620	350	50±1.2	37.69	410
MP126	90	140	1300	180-280	242-470	275	660	385	50±1.2	50.43	510
MP127	112	180	1200	190-300	242-270	295	720	410	60±1.4	71.51	620
MP128	140	200	1150	220-320	282-470	300	740	420	60±1.4	93.37	680
MP129	160	224	1100	240-300	330-470	320	770	450	60±1.4	114.53	780
