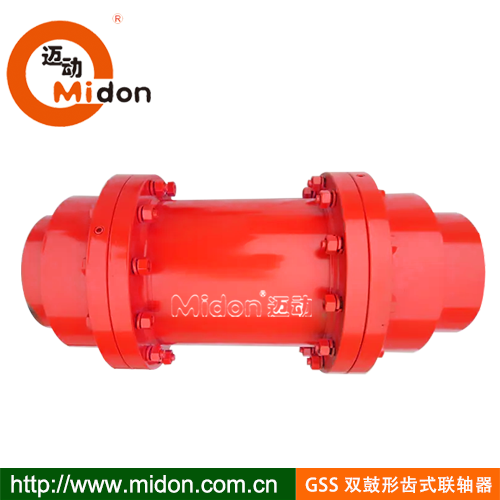

GSS 双鼓形齿式（中间套加长）联轴器

首页 » 迈动产品 » 联轴器 » 鼓齿联轴器

产品介绍Product

产品名称：: GSS 双鼓形齿式（中间套加长）联轴器

产品特性：: 1、可满足远距离联轴同步运转的传动设备中；设备大，要求同步运转性好。
2、鼓形齿式联轴器属于刚性联轴器，具有径向、轴向和角向等轴线偏差补偿能力，一般为±1°
3、具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及使用寿命长等优点；材料：45#调质/锻钢；
4、适用于低速重载工况，如冶金、矿山、起重、运输、石油、化工机械等各类机械的轴系传动中。

品牌：: 迈动工业

材质：: SC45#调质/锻钢

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

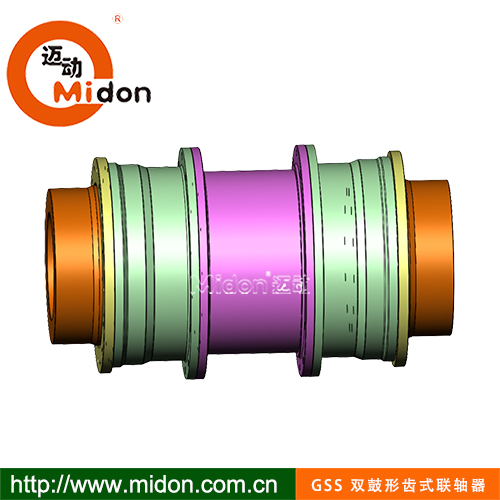

GSS 双鼓形齿式（中间套加长）联轴器

鼓形齿式联轴器是由相同的齿数的鼓形外齿圈和带凸缘的内齿圈，及铰制螺栓组合而成的刚性联轴器，外齿轴圈的齿呈鼓型，中间厚两端薄，轴线上形成球结构，可避免齿部棱角接触引起的应力集中。

GSS 系列迈动双鼓形齿式联轴器（中间套加长）

型号 TYPL	转矩 TnKn.m	最大转速(n)r/min	轴径 d1d2	轴孔长 L	外径 D	外径2 D1	鼓径 D2	鼓径2 D3	台径 D4	齿圈 B	齿圈2 B1	空间 F	中轴长 H	间隙 C-I	间隙 C-II	间隙 C-J1	重量 kg
GSS1	0.71	4000	25-42	44-112	122	115	98	88	60	58	50	30	75	3	3	12	5.66
GSS2	1.25	4000	30-56	82-112	150	145	118	108	77	68	52	30	80	3	3	16	9.78
GSS3	2.5	4000	40-63	84-142	170	165	140	125	90	80	54	30	80	3	3	16	16.7
GSS4	4.5	4000	40-80	84-172	200	195	160	145	112	90	58	30	100	3	3	17	25.6
GSS5	7.1	4000	40-90	84-172	225	215	180	168	128	100	63	30	100	3	3	19	35
GSS6	10	4000	60-100	107-212	245	230	200	185	145	112	67	30	100	5	5	20	51.6
GSS7	14	3750	60-110	107-212	272	265	230	210	160	122	74	30	120	5	5	20	68.6
GSS8	20	3300	80-125	132-212	290	272	245	225	176	136	81	30	120	5	5	20	80
GSS9	25	3000	80-140	167-252	315	305	265	245	190	140	88	30	155	5	5	28	106
GSS10	40	2650	100-160	167-302	355	340	300	280	225	165	98	30	155	5	5	28	160
GSS11	56	2350	100-180	167-302	412	385	345	325	256	180	112	40	175	8	8	32	217
GSS12	80	2100	130-200	202-352	440	435	375	360	288	210	125	40	205	8	8	32	305
GSS13	112	1850	160-220	242-352	490	480	425	400	320	235	136	50	205	8	8	32	395
GSS14	160	1850	190-260	282-410	545	540	462	440	362	265	158	50	240	10	10	10	530
GSS15	224	1500	240-280	330-470	580	560	488	450	385	280	168	50	240	10	10	10	685
GSS16	280	1300	240-300	330-470	650	590	560	500	440	300	180	50	240	12	12	12	948
GSS17	355	1200	240-320	330-470	690	630	600	530	460	325	195	50	280	12	12	12	1059
GSS18	450	1050	240-360	330-550	750	680	650	580	510	350	210	60	280	12	12	12	1400
GSS19	560	950	240-380	330-550	775	700	690	600	535	372	220	60	350	12	12	12	1544
GSS20	710	800	260-440	330-650	825	740	730	640	580	392	230	60	350	14	14	14	2100
GSS21	800	750	280-440	380-650	925	830	825	720	620	405	240	60	350	14	14	14	2482
GSS22	900	650	320-460	380-650	950	860	850	840	665	410	246	60	400	14	14	14	2800
GSS23	1000	600	360-500	450-650	1030	930	900	800	710	440	260	60	400	14	14	14	3183
GSS24	1250	550	380-520	450-800	1060	960	925	820	730	450	270	70	400	14	14	16	3801
GSS25	1120	850	400-480	650	1120	970	724	870	760	480	288	72	432	15	15	16	4443
GSS26	1250	825	420-500	650	1160	990	733	900	780	500	300	75	450	15	15	16	4791
GSS27	1400	800	450-530	650	1210	1060	739	940	820	500	300	75	450	20	20	20	5758
GSS28	1600	770	480-560	650	1250	1080	805	970	850	500	300	75	450	20	20	20	6232
GSS29	2240	725	500-600	800	1340	1200	798	1040	910	550	330	82	495	20	20	20	7549
GSS30	2800	700	530-630	800	1390	1240	806	1080	940	550	330	82	495	20	20	20	9514

订货书写示范：GSS1-YA?25*L45/JA?42*L80/+H75 关于Y，J，J1，Z型孔，A型键槽等，请见P4页
