3V美标皮带轮

首页 » 迈动产品 » 传动轮 » 美标皮带轮

产品介绍Product

产品名称：: 3V美标皮带轮

产品特性：: 美标V带轮 3V美标皮带轮

品牌：: 迈动工业

材质：

表面：

寿命：

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

V带传动皮带轮产品特点

高强度铸铁多V皮带轮，高抗冲击强度，完美配合法兰锥形QD套精确平衡控制，高时，高效，按时，按预算实行机械设备传动.

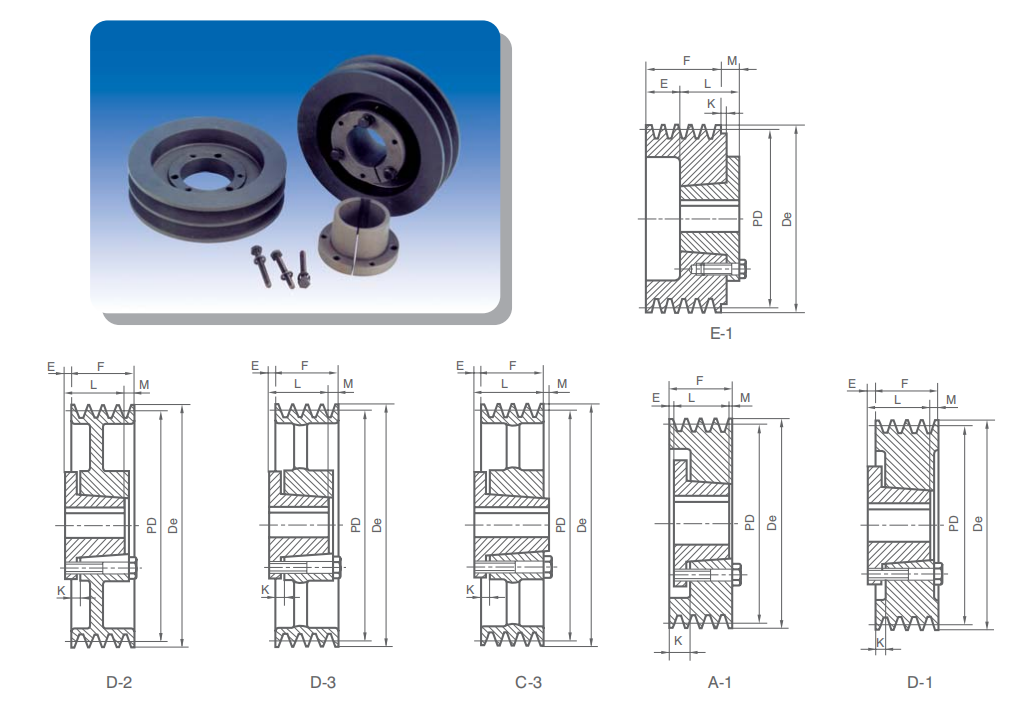

美标皮带轮QD套

快拆易装（QD）皮带轮锥度锁紧套，易于安装和拆卸。它们通过凸缘分裂和锥度，以提供轴套收缩配合有效的自锁原理。安装时所有尺寸有一组螺丝在关键以帮助保持在轴上的衬套的位置，直到螺丝拧紧。轴套允许在不同直径的轴相同的配合部分的安装，并使用相同的套管在同一轴上不同皮带轮的安装。

1 Groove F=11/16"

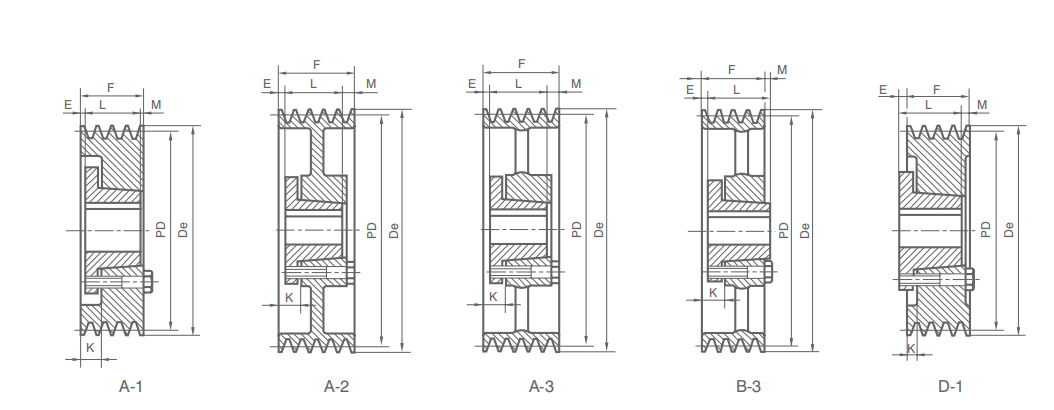

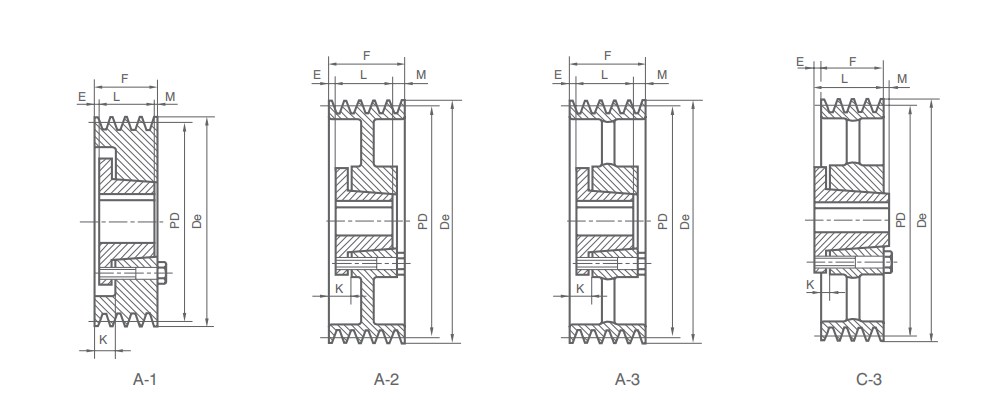

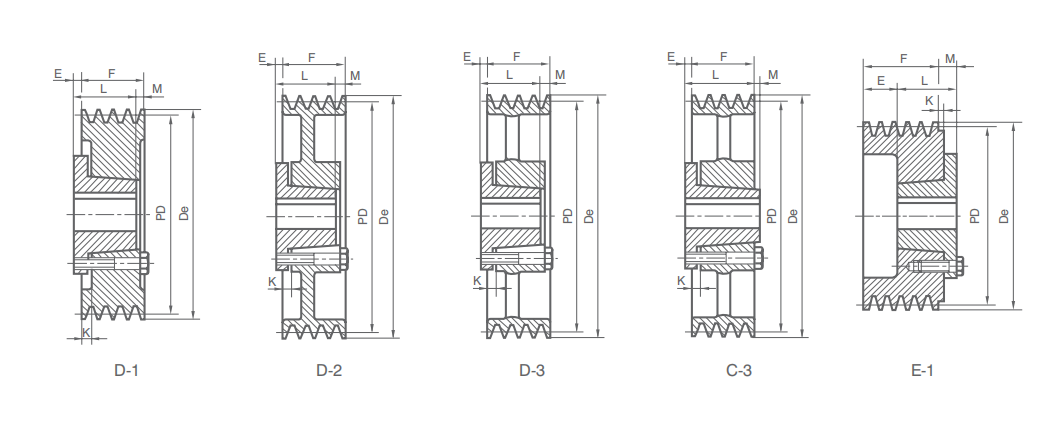

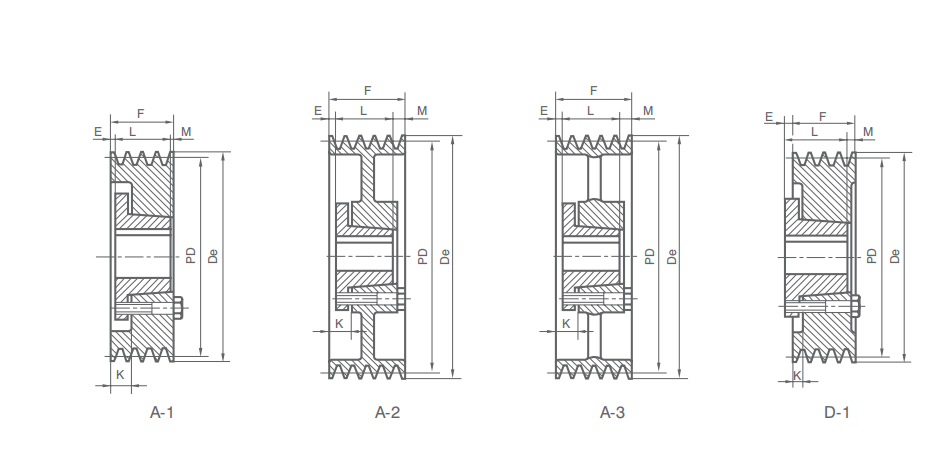

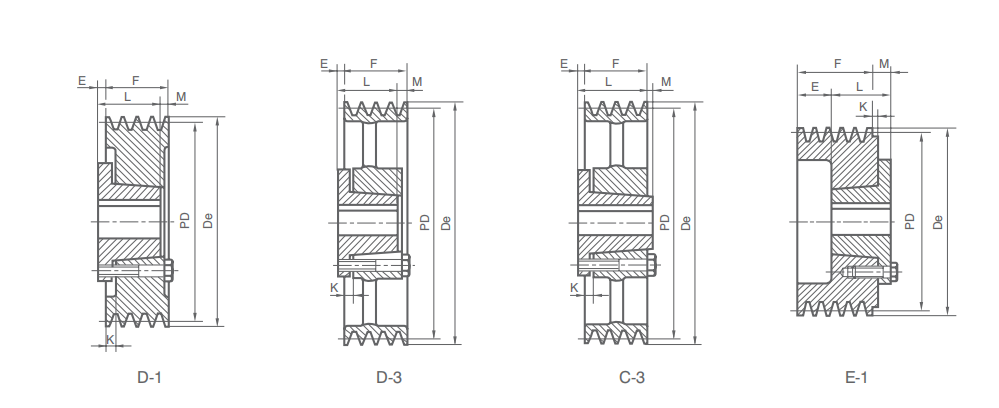

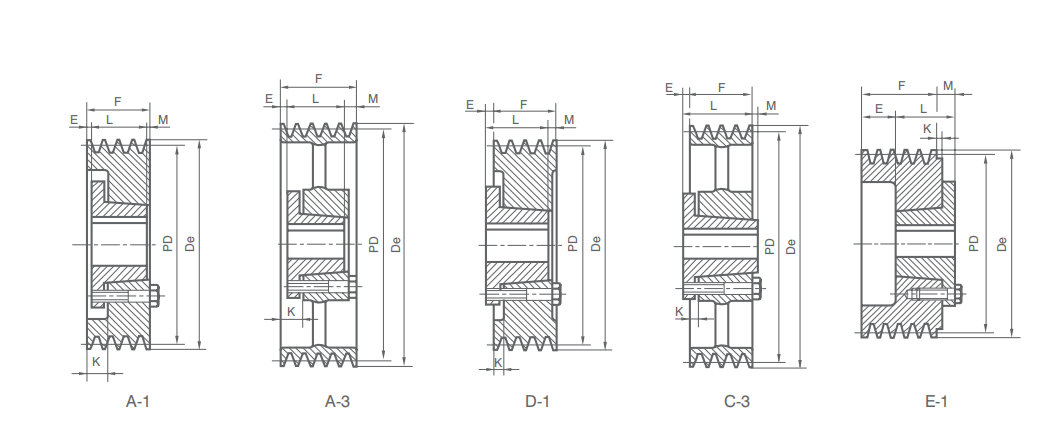

PART NUMBER Bushing	P.D. BELTS	O.D.	Type	Bore Range	E	L	M	WT.LESS BUSH
3V220-1-JA	2.15	2.20	E-Sol	1/2-1 1/4	5/8	1	15/16	0.4
3V235-1-JA	2.30	2.35	E-Sol	1/2-1 1/4	19/32	1	29/32	0.4
3V250-1-JA	2.45	2.50	E-Sol	1/2-1 1/4	19/32	1	29/32	0.5
3V265-1-JA	2.60	2.65	D-Sol	1/2-1 1/4	3/8	1	1/16	0.6
3V280-1-JA	2.75	2.80	D-Sol	1/2-1 1/4	3/8	1	1/16	0.7
3V300-1-JA	2.95	3.00	D-Sol	1/2-1 1/4	3/8	1	1/16	0.8
3V315-1-JA	3.10	3.15	D-Sol	1/2-1 1/4	3/8	1	1/16	0.9
3V335-1-JA	3.30	3.35	D-Sol	1/2-1 1/4	3/8	1	1/16	1.0
3V365-1-SH	3.60	3.65	D-Sol	1/2-1 5/8	21/32	1 5/16	1/32	1.3
3V412-1-SH	4.07	4.12	D-Sol	1/2-1 5/8	21/32	1 5/16	1/32	1.8
3V450-1-SH	4.45	4.50	D-Sol	1/2-1 5/8	21/32	1 5/16	1/32	2.1
3V475-1-SH	4.70	4.75	D-Sol	1/2-1 5/8	21/32	1 5/16	1/32	2.4
3V500-1-SH	4.95	5.00	D-Sol	1/2-1 5/8	21/32	1 5/16	1/32	2.7
3V530-1-SH	5.25	5.30	D-Sol	1/2-1 5/8	21/32	1 5/16	1/32	2.9
3V560-1-SH	5.55	5.60	D-Wed	1/2-1 5/8	21/32	1 5/16	1/32	3.0
3V600-1-SH	5.95	6.00	D-Wed	1/2-1 5/8	21/32	1 5/16	1/32	3.2
3V650-1-SH	6.45	6.50	D-Wed	1/2-1 5/8	21/32	1 5/16	1/32	4.2
3V690-1-SH	6.85	6.90	D-Arm	1/2-1 5/8	21/32	1 5/16	1/32	4.4
3V800-1-SDS	7.95	8.00	D-Arm	1/2-2	21/32	1 5/16	1/32	5.8
3V1060-1-SDS	10.55	10.60	D-Arm	1/2-2	21/32	1 5/16	1/32	7.9
3V1400-1-SK	13.95	14.00	C-Arm	1/2-2 5/8	25/32	1 15/16	15/32	14.8
3V1900-1-SK	18.95	19.00	C-Arm	1/2-2 5/8	25/32	1 15/16	15/32	24.0

2 Groove F=1 3/32"
3V220-2-JA	2.15	2.20	E-Sol	1/2-1 1/4	1 1/32	2	15/16	0.6
3V235-2-JA	2.30	2.35	E-Sol	1/2-1 1/4	1	1	29/32	0.6
3V250-2-JA	2.45	2.50	E-Sol	1/2-1 1/4	1	1	29/32	0.7
3V265-2-JA	2.60	2.65	D-Sol	1/2-1 1/4	3/8	1	15/32	0.8
3V280-2-JA	2.75	2.80	D-Sol	1/2-1 1/4	3/8	1	15/32	0.9
3V300-2-JA	2.95	3.00	D-Sol	1/2-1 1/4	3/8	1	15/32	1.2
3V315-2-JA	3.10	3.15	D-Sol	1/2-1 1/4	3/8	1	15/32	1.2
3V335-2-SH	3.30	3.35	D-Sol	1/2-1 5/8	17/32	15/16	5/16	1.3
3V365-2-SH	3.60	3.65	D-Sol	1/2-1 5/8	17/32	15/16	5/16	1.5
3V412-2-SH	4.07	4.12	D-Sol	1/2-1 5/8	11/32	15/16	1/8	2.2
3V450-2-SH	4.45	4.50	D-Sol	1/2-1 5/8	11/32	15/16	1/8	2.7
3V475-2-SH	4.70	4.75	D-Sol	1/2-1 5/8	11/32	15/16	1/8	3.1
3V500-2-SH	4.95	5.00	D-Sol	1/2-1 5/8	11/32	15/16	1/8	3.4
3V530-2-SH	5.25	5.30	D-Sol	1/2-1 5/8	11/32	15/16	1/8	3.9
3V560-2-SH	5.55	5.60	D-Wed	1/2-1 5/8	11/32	15/16	1/8	4.0
3V600-2-SH	5.95	6.00	D-Wed	1/2-1 5/8	11/32	15/16	1/8	4.4
3V650-2-SDS	6.45	6.50	D-Wed	1/2-2	11/32	15/16	1/8	6.0
3V690-2-SDS	6.85	6.90	D-Wed	1/2-2	11/32	15/16	1/8	7.5
3V800-2-SDS	7.95	8.00	D-Arm	1/2-2	11/32	15/16	1/8	8.5
3V1060-2-SK	10.55	10.60	C-Arm	1/2-2 5/8	17/32	1 15/16	5/16	12.5
3V1400-2-SK	13.95	14.00	C-Arm	1/2-2 5/8	17/32	1 15/16	5/16	19.5
3V1900-2-SK	18.95	19.00	C-Arm	1/2-2 5/8	17/32	1 15/16	5/16	27.0
3V2500-2-SF	24.95	25.00	C-Arm	1/2-2 5/16	19/32	2 1/16	3/8	38.0

3 Groove F=1 1/2"
3V250-3-JA	2.45	2.50	E-Sol	1/2-1 1/4	1 13/32	1	29/32	0.8
3V265-3-JA	2.60	2.65	D-Sol	1/2-1 1/4	3/8	1	7/8	1.0
3V280-3-JA	2.75	2.80	D-Sol	1/2-1 1/4	3/8	1	7/8	1.4
3V300-3-SH	2.95	3.00	E-Sol	1/2-1 5/8	1 5/32	1 5/16	31/32	1.7
3V315-3-SH	3.10	3.15	E-Sol	1/2-1 5/8	1 5/32	1 5/16	31/32	1.8
3V335-3-SH	3.30	3.35	D-Sol	1/2-1 5/8	17/32	1 5/16	23/32	1.9
3V365-3-SH	3.60	3.65	D-Sol	1/2-1 5/8	17/32	1 5/16	23/32	2.3
3V412-3-SH	4.07	4.12	A-Sol	1/2-1 5/8	1/32	1 5/16	5/32	2.8
3V450-3-SDS	4.45	4.50	A-Sol	1/2-2	1/32	1 5/16	5/32	3.5
3V475-3-SDS	4.70	4.75	A-Sol	1/2-2	1/32	1 5/16	5/32	4.0
3V500-3-SDS	4.95	5.00	A-Sol	1/2-2	1/32	1 5/16	5/32	4.5
3V530-3-SDS	5.25	5.30	A-Sol	1/2-2	1/32	1 5/16	5/32	5.2
3V560-3-SDS	5.55	5.60	A-Sol	1/2-2	1/32	1 5/16	5/32	6.0
3V600-3-SDS	5.95	6.00	A-Wed	1/2-2	1/32	1 5/16	5/32	7.0
3V650-3-SDS	6.45	6.50	A-Wed	1/2-2	1/32	1 5/16	5/32	8.1
3V690-3-SDS	6.85	6.90	A-Wed	1/2-2	1/32	1 5/16	5/32	8.9
3V800-3-SK	7.95	8.00	D-Wed	1/2-2 5/8	17/32	1 15/16	3/32	11.3
3V1060-3-SK	10.55	10.60	D-Arm	1/2-2 5/8	17/32	1 15/16	3/32	14.0
3V1400-3-SK	13.95	14.00	D-Arm	1/2-2 5/8	17/32	1 15/16	3/32	21.6
3V1900-3-SF	18.95	19.00	D-Arm	1/2-2 5/16	19/32	2 1/16	1/32	32.1
3V2500-3-SF	24.95	25.00	D-Arm	1/2-2 5/16	19/32	2 1/16	1/32	50.8
3V3350-3-SF	33.45	33.50	D-Arm	1/2-2 5/16	19/32	2 1/16	1/32	78.0

4 Groove F=1 29/32"
3V265-4-JA	2.60	2.65	D-Sol	1/2-1 1/4	3/8	1	1 9/32	1.3
3V280-4-JA	2.75	2.80	D-Sol	1/2-1 1/4	3/8	1	1 9/32	1.7
3V300-4-SH	2.95	3.00	E-Sol	1/2-1 5/8	1 1/2	1 5/16	29/32	2.0
3V315-4-SH	3.10	3.15	E-Sol	1/2-1 5/8	1 1/2	1 5/16	29/32	2.2
3V335-4-SH	3.30	3.35	D-Sol	1/2-1 5/8	17/32	1 5/16	1 1/8	2.3
3V365-4-SH	3.60	3.65	D-Sol	1/2-1 5/8	17/32	1 5/16	1 1/8	2.8
3V412-4-SH	4.07	4.12	A-Sol	1/2-1 5/8	5/32	1 5/16	7/16	3.4
3V450-4-SDS	4.45	4.50	A-Sol	1/2-2	5/32	1 5/16	7/16	4.0
3V475-4-SDS	4.70	4.75	A-Sol	1/2-2	5/32	1 5/16	7/16	4.6
3V500-4-SDS	4.95	5.00	A-Sol	1/2-2	5/32	1 5/16	7/16	5.2
3V530-4-SDS	5.25	5.30	A-Sol	1/2-2	5/32	1 5/16	7/16	5.8
3V560-4-SDS	5.55	5.60	A-Sol	1/2-2	5/32	1 5/16	7/16	6.8
3V600-4-SK	5.95	6.00	D-Sol	1/2-2 5/8	5/32	1 15/16	1/8	8.3
3V650-4-SK	6.45	6.50	D-Sol	1/2-2 5/8	5/32	1 15/16	1/8	10.0
3V690-4-SK	6.85	6.90	D-Sol	1/2-2 5/8	5/32	1 15/16	1/8	11.9
3V800-4-SK	7.95	8.00	D-Wed	1/2-2 5/8	5/32	1 15/16	1/8	13.0
3V1060-4-SK	10.55	10.60	D-Arm	1/2-2 5/8	5/32	1 15/16	1/8	16.5
3V1400-4-SK	13.95	14.00	D-Arm	1/2-2 5/8	5/32	1 15/16	1/8	22.5
3V1900-4-SF	18.95	19.00	D-Arm	1/2-2 5/16	7/32	2 1/16	1/16	35.0
3V2500-4-SF	24.95	25.00	D-Arm	1/2-2 5/16	7/32	2 1/16	1/16	57.0
3V3350-4-E	33.45	33.50	C-Arm	7/8-3 1/2	21/32	2 3/4	3/16	84.0

5 Groove F=2 5/16"
3V475-5-SDS	4.70	4.75	A-Sol	1/2-2	5/32	1 5/16	27/32	5.1
3V500-5-SDS	4.95	5.00	A-Sol	1/2-2	5/32	1 5/16	27/32	5.7
3V530-5-SK	5.25	5.30	A-Sol	1/2-2 5/8	5/32	1 5/16	7/32	6.5
3V560-5-SK	5.55	5.60	A-Sol	1/2-2 5/8	5/32	1 5/16	7/32	7.5
3V600-5-SK	5.95	6.00	A-Sol	1/2-2 5/8	5/32	1 5/16	7/32	8.9
3V650-5-SK	6.45	6.50	A-Wed	1/2-2 5/8	5/32	1 5/16	7/32	10.6
3V690-5-SK	6.85	6.90	A-Wed	1/2-2 5/8	5/32	1 5/16	7/32	12.8
3V800-5-SK	7.95	8.00	A-Wed	1/2-2 5/8	5/32	1 5/16	7/32	13.6
3V1060-5-SK	10.55	10.60	A-Arm	1/2-2 5/8	5/32	1 5/16	7/32	17.0
3V1400-5-SF	13.95	14.00	A-Arm	1/2-2 5/16	1/32	2 1/16	7/32	26.0
3V1900-5-SF	18.95	19.00	A-Arm	1/2-2 5/16	1/32	2 1/16	7/32	41.0
3V2500-5-E	24.95	25.00	D-Arm	7/8-3 1/2	17/32	2 3/4	3/32	63.0
3V3350-5-E	33.45	33.50	D-Arm	7/8-3 1/2	17/32	2 3/4	3/32	95.0

6 Groove F=2 23/32"
3V475-6-SDS	4.70	4.75	D-Sol	1/2-2 5/8	21/32	1 15/16	1 7/16	6.0
3V500-6-SDS	4.95	5.00	D-Sol	1/2-2 5/8	21/32	1 15/16	1 7/16	6.3
3V530-6-SK	5.25	5.30	A-Sol	1/2-2 5/8	17/32	1 15/16	1/4	6.9
3V560-6-SK	5.55	5.60	A-Sol	1/2-2 5/8	17/32	1 15/16	1/4	8.5
3V600-6-SK	5.95	6.00	A-Sol	1/2-2 5/8	17/32	1 15/16	1/4	9.8
3V650-6-SK	6.45	6.50	A-Sol	1/2-2 5/8	17/32	1 15/16	1/4	11.4
3V690-6-SK	6.85	6.90	A-Sol	1/2-2 5/8	17/32	1 15/16	1/4	13.4
3V800-6-SK	7.95	8.00	A-Wed	1/2-2 5/8	3/32	2 1/16	11/16	15.0
3V1060-6-SK	10.55	10.60	A-Arm	1/2-2 5/16	1/32	2 1/16	5/8	22.6
3V1400-6-SF	13.95	14.00	A-Arm	1/2-2 5/16	1/32	2 3/4	5/8	29.5
3V1900-6-SF	18.95	19.00	D-Arm	7/8-3 1/2	5/32	2 3/4	1/8	44.0
3V2500-6-E	24.95	25.00	D-Arm	7/8-3 1/2	5/32	2 3/4	1/8	65.0
3V3350-6-E	33.45	33.50	D-Arm	7/8-3 1/2	5/32	2 3/4	1/8	101.0

8 Groove F=3 17/32"
3V475-8-SK	4.70	4.75	D-Sol	1/2-2 5/8	21/32	1 15/16	2 1/4	7.2
3V500-8-SK	4.95	5.00	D-Sol	1/2-2 5/8	21/32	1 15/16	2 1/4	7.8
3V530-8-SK	5.25	5.30	A-Sol	1/2-2 5/8	17/32	1 15/16	1 1/16	9.3
3V560-8-SK	5.55	5.60	A-Sol	1/2-2 5/8	17/32	1 15/16	1 1/16	10.5
3V600-8-SK	5.95	6.00	A-Sol	1/2-2 5/8	17/32	1 15/16	1 1/16	12.5
3V650-8-SK	6.45	6.50	A-Sol	1/2-2 5/8	17/32	1 15/16	1 1/16	16.0
3V690-8-SK	6.85	6.90	A-Sol	1/2-2 5/8	17/32	1 15/16	1 1/16	18.0
3V800-8-SF	7.95	8.00	A-Sol	1/2-2 5/16	9/32	2 1/16	1 3/16	21.0
3V1060-8-SF	10.55	10.60	A-Wed	1/2-2 5/16	9/32	2 1/16	1 3/16	25.5
3V1400-8-E	13.95	14.00	A-Arm	7/8-3 1/2	3/32	2 3/4	11/16	38.5
3V1900-8-E	18.95	19.00	A-Arm	7/8-3 1/2	3/32	2 3/4	11/16	54.0
3V2500-8-E	24.95	25.00	A-Arm	7/8-3 1/2	3/32	2 3/4	11/16	80.0
3V3350-8-F	33.45	33.50	D-Arm	1-4	9/32	3 3/4	1/16	132.0

10 Groove F=4
3V475-10-SK	4.70	4.75	D-Sol	1/2-2 5/8	21/32	1 15/16	3 1/16	8.3
3V500-10-SK	4.95	5.00	D-Sol	1/2-2 5/8	21/32	1 15/16	3 1/16	9.5
3V530-10-SK	5.25	5.30	A-Sol	1/2-2 5/8	21/32	1 15/16	1 3/4	10.2
3V560-10-SK	5.55	5.60	A-Sol	1/2-2 5/8	21/32	1 15/16	1 3/4	11.4
3V600-10-SK	5.95	6.00	A-Sol	1/2-2 5/8	21/32	1 15/16	1 3/4	14.5
3V650-10-SK	6.45	6.50	A-Sol	1/2-2 5/8	21/32	1 15/16	1 3/4	17.5
3V690-10-SK	6.85	6.90	A-Sol	1/2-2 5/8	21/32	1 15/16	1 3/4	20.0
3V800-10-SF	7.95	8.00	A-Sol	1/2-2 5/16	21/32	2 1/16	1 5/8	24.0
3V1060-10-E	10.55	10.60	A-Wed	7/8-3 1/2	3/32	2 3/4	1 1/2	30.2
3V1400-10-E	13.95	14.00	A-Arm	7/8-3 1/2	3/32	2 3/4	1 1/2	42.8
3V1900-10-E	18.95	19.00	A-Arm	7/8-3 1/2	3/32	2 3/4	1 1/2	64.0
3V2500-10-F	24.95	25.00	D-Arm	1-4	1/32	3 3/4	5/8	99.0
3V3350-10-F	33.45	33.50	D-Arm	1-4	1/32	3 3/4	5/8	158.0
