LOCK3 胀套 Z11胀套 Z11涨紧套厂家 TLK300胀套

首页 » 迈动产品 » 胀套涨紧套 » 胀套

产品介绍Product

产品名称：: LOCK3 胀套 Z11胀套 Z11涨紧套厂家 TLK300胀套

产品特性：: 1、实现无间隙免键联接，无需键槽，100%品质保证。
2、具有省时高效，避免传统隐性公差损坏；
3、具有高精度，大扭矩，自动调节中心作用；
4、45#钢调质研磨，反复涨紧弹性好。
5、备有现货库存，批量生产2~3周交货期。

品牌：: 迈动工业

材质：: 45#钢

表面：: 经精加工后调质研磨，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动工业——LOCK3胀紧套

LOCK3胀紧套类似于Z11 K TLK110胀紧联结是在轴和毂孔之间放置一对或数对以内、外、锥面贴合的胀紧联接套，在轴力作用下，内环缩小，外环胀大，与轴和轮毂紧密贴合，产生足够的摩擦力，以传递扭矩，轴向力或两者的复合负荷。胀紧联结的定心性好，装拆或调整轴与毂的相对位置方便、没有应力集中，承载能力高，可避免零件因键槽某原因削弱，又有密封作用

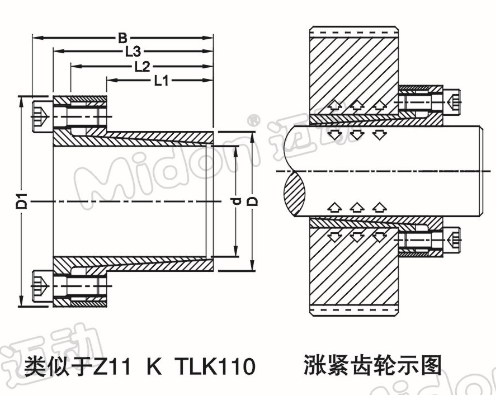

LOCK3型胀紧套的基本尺寸参数

LOCK3
尺寸Dimensions						所受扭力Performances		压强Pression		螺丝规格Ciamping screwsDIN-12.9			Kg
d×D	L1	L2	L3	B	D1	Mt	Ft	Pw	Pn	Qty	Type	Ms	Kg
7×15	12	22	25	29	27	24	6500	230	110	3	M4×12	4.9	0.06
8×15	12	22	25	29	27	25	6650	210	110	3	M4×12	4.9	0.05
9×16	14	23	26	30	28	45	9980	210	120	4	M4×12	4.9	0.06
10×16	14	23	26	30	28	49	9980	180	120	4	M4×12	4.9	0.06
11×18	14	23	26	30	32	54	9980	170	105	4	M4×12	4.9	0.07
12×18	14	23	26	30	32	60	9980	155	105	4	M4×12	4.9	0.07
13×23	14	23	26	30	38	63	9980	145	85	4	M4×12	4.9	0.11
14×23	14	23	26	30	38	70	9980	135	85	4	M4×12	4.9	0.10
15×24	14	29	36	42	45	120	17100	185	120	3	M6×18	17	0.22
16×24	16	29	36	42	45	140	17100	180	120	3	M6×18	17	0.22
17×26	18	31	38	44	47	180	22000	190	125	4	M6×18	17	0.25
18×26	18	31	38	44	47	200	22000	180	125	4	M6×18	17	0.24
19×27	18	31	38	44	49	210	22000	170	120	4	M6×18	17	0.26
20×28	18	31	38	44	50	220	22000	160	114	4	M6×18	17	0.27
22×32	25	38	45	51	54	250	22000	115	80	4	M6×18	17	0.34
24×34	25	38	45	51	56	270	22000	105	75	4	M6×18	17	0.36
25×34	25	38	45	51	56	290	33000	100	75	4	M6×18	17	0.35
28×39	25	38	45	51	61	465	33000	135	100	6	M6×18	17	0.48
30×41	25	38	45	51	62	510	45000	125	90	6	M6×18	17	0.48
32×43	25	38	45	51	65	540	45000	120	90	6	M6×18	17	0.48
35×47	32	45	52	51	59	790	45000	105	80	8	M6×18	17	0.47
38×50	32	45	52	58	72	860	45000	100	75	8	M6×18	17	0.58
40×53	32	45	52	58	75	900	45000	95	70	8	M6×18	17	0.61
42×55	32	45	52	58	78	950	45000	90	70	8	M6×18	17	0.68
45×59	45	62	70	58	86	1890	84000	110	85	8	M8×22	41	0.76
48×62	45	62	70	78	87	2010	84000	105	80	8	M8×22	41	1.20
50×65	45	62	70	78	92	2100	84000	100	75	8	M8×22	41	1.20
55×71	55	72	80	78	98	2600	94000	85	65	9	M8×22	41	1.40
60×77	55	2	80	88	104	2840	94000	75	60	9	M8×22	41	1.60
65×84	55	72	80	88	111	3070	94000	70	55	9	M8×22	41	1.80
70×90	65	86	96	88	119	5250	150000	90	70	9	M10×25	83	2.10
75×95	65	86	96	106	126	5600	150000	80	65	9	M10×25	83	3.00
80×100	65	86	96	106	131	8020	200000	100	80	12	M10×25	83	3.50
85×106	65	86	96	106	137	8500	200000	95	75	12	M10×25	83	3.60
90×112	65	86	96	106	144	9000	200000	90	75	12	M10×25	83	3.90
95×120	65	86	96	106	149	11000	230000	100	80	14	M10×25	83	4.40
100×125	65	86	96	106	154	15000	300000	120	95	18	M10×25	83	4.60
110×140	90	114	128	128	180	16000	290000	80	65	12	M12×35	145	8.70
120×155	90	114	128	128	198	17500	290000	70	55	12	M12×35	145	10.60
130×165	90	114	128	128	208	25000	384000	90	70	16	M12×35	145	11.30

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


迈动工业——胀紧套使用说明

一.胀套安装前的准备工作

1 结合件的尺寸、公差和表面粗糙度应符合表A1要求
2 结合表面必须清洁、无污物、无腐蚀和无损伤。
3 在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)。

二.胀套的安装
1 把被联结件推移到轴上，使达到设计规定的位置。
2 将拧松螺钉的胀套平滑装入联结孔处，要防止结合件的倾斜，然后将螺钉拧紧。

三.拧紧胀套螺钉的方法
1 使用扭矩扳手，按对角、交叉的原则均匀地拧紧。
2 螺钉的拧紧力矩MA值按技术参数中的规定，并按下列步骤拧紧：
a.以1/3MA值拧紧 b.以1/2MA值拧紧
c.以MA值拧紧 d.以MA值检查全部螺钉

四.胀套的拆卸
1 拆卸时先逐级对角松开全部螺钉，但不要将螺钉全部拧出。

2 利用拆卸螺孔，旋入相应螺钉，或顶、或拉，使胀套松动后即可取出。

五.胀套的防护
1 安装完毕后，在胀套外露端面及螺钉头部涂上一层防锈油脂。
2 在露天作业或工作在较差环境的机器，应定期在外露的胀套端面上涂防锈油脂。
3 需在腐蚀介质中工作的胀套，应采取专门的防护(如加盖板、密封罩等)，以防胀套锈蚀
