产品介绍Product

产品名称：: 链轮140链轮 160链轮供应美标链轮厂家美标链轮价格美标链轮图片

产品特性：: 1、可适合长时间大扭力下工作，传递性能稳定。
2、大小轮传动变化时产生速比的变化。
3、易安装，好维护和方便润滑，属于实惠耐用传动元件。
4、SC45钢或锻钢，可附加工条件：调质淬火，发黑防锈处理。
5、批量生产加工周期：2~3周。

品牌：: 迈动工业

材质：: SC45#钢/锻钢

表面：: 经调质精加工后淬火、发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

链轮：带嵌齿式扣链齿的轮子,用以与节链环或缆索上节距准确的块体相啮合一种实心或带辐条的齿轮,与(滚子)链啮合以传递运动。

链轮的特性：可适合长时间大扭力下工作，传递性能稳定。易安装，好维护和方便润滑。

链轮的应用：被广泛应用于化工、纺织机械、食品加工、仪表仪器、石油等行业的机械传动等。

美标140系列链轮								美标160系列链轮
节距(Pitch)=44.45(mm)								节距(Pitch)=50.8(mm)

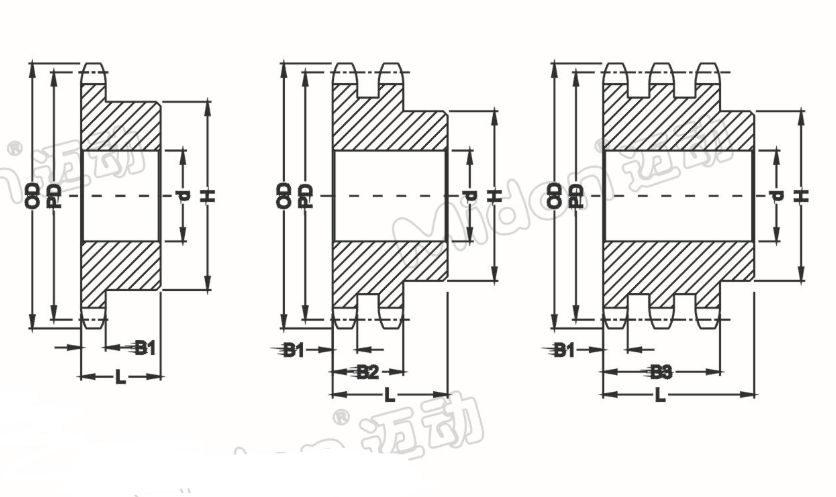

齿数Teeth	外径O.D	节径P.D	B型凸台Hub		最大孔径	重量 W.t		齿数Teeth	外径O.D	节径P.D	B型凸台Hub		最大孔径	重量 W.t
齿数Teeth	外径O.D	节径P.D	毂径H	轮厚L	Bore Max	B型. Kg	A型. Kg	齿数Teeth	外径O.D	节径P.D	毂径H	轮厚L	Bore Max	B型. Kg	A型. Kg
10	163	143.84	98	56	66	4.90	2.90	10	186	164.39	105	63	70	6.80	4.85
11	178	157.78	106	56	70	5.50	3.60	11	204	180.31	117	63	80	8.30	5.85
12	193	171.74	117	56	80	6.60	4.20	12	220	196.28	127	63	89	9.90	6.90
13	207	185.74	117	63	80	7.90	4.90	13	237	212.27	137	71	95	12.50	8.10
14	221	199.76	127	63	89	9.30	5.70	14	253	228.3	137	71	95	13.80	9.40
15	236	213.79	127	63	89	10.10	6.60	15	269	244.33	137	71	95	15.20	10.80
16	250	227.84	127	63	89	11.00	7.50	16	286	260.39	147	71	103	17.40	12.25
17	264	241.91	127	63	89	12.00	8.40	17	302	276.46	147	71	103	18.90	13.80
18	279	255.98	127	63	89	13.00	9.40	18	319	292.55	147	71	103	20.60	15.50
19	293	270.06	137	71	95	15.60	10.50	19	335	308.64	147	71	103	22.30	17.20
20	307	284.15	137	71	95	16.70	11.60	20	351	324.74	147	71	103	24.20	19.00
21	322	298.24	137	71	95	17.90	12.80	21	368	340.84	147	71	103	26.10	21.00
22	336	312.34	137	71	95	18.40	14.10	22	384	356.96	167	80	118	30.20	23.00
23	350	326.44	137	71	95	20.10	15.30	23	400	373.07	167	80	118	32.50	25.10
24	364	340.54	137	71	95	20.90	16.70	24	416	389.19	167	80	118	34.40	27.40
25	379	354.65	137	71	95	24.10	18.10	25	433	405.32	167	80	118	36.60	29.70
26	393	368.77	147	80	103	25.50	19.60	26	449	421.45	167	80	118	38.90	32.10
27	407	382.88	147	80	103	28.20	21.60	28	481	453.72	167	80	118	45.50	47.30
28	421	397	147	80	103	30.10	23.00	30	514	485.99	167	80	118	52.30	42.70
30	450	425.24	147	80	103	31.50	26.00	32	546	518.28	167	80	118	59.00	48.70
32	478	453.49	147	80	103	36.00	29.70	35	595	566.71	167	80	118	66.90	58.10
35	521	495.88	157	90	110	42.90	35.60	38	644	615.17	167	80	118	76.40	68.50
36	535	510.01	157	90	110	47.40	37.60	40	676	647.47	167	80	118	88.00	75.10
38	563	538.27	157	90	110	51.00	41.90	42	708	679.78	167	80	118	91.20	83.60
40	591	566.54	157	90	110	53.10	46.40	45	757	728.25	187	125	132	93.00	96.00
42	620	594.81	157	90	110	60.00	51.10	48	806	776.72	187	125	132	101.00	109.00
45	662	637.22	167	100	118	68.00	58.80	50	838	809.04	187	125	132	138.70	118.50
48	705	679.63	167	100	118	75.00	66.90	54	903	873.68	187	125	132	158.40	138.20
50	733	707.91	167	100	118	85.30	72.50	60	1000	970.65	187	125	132	190.80	170.00
54	790	764.47	167	100	118	97.40	84.60
60	875	849.32	167	112	118	119.30	104.00

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


链轮排齿参数（美标、欧标）
美标
链轮号	节距	滚子直径	齿节高	倒角高	倒角宽	弧半径	齿厚（1～4排）			齿幅（2～3排）		齿幅（4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B2	B3	B4	Pt
25	6.35	3.30	4.0	3.2	0.8	6.8	2.8	2.7	2.4	9.1	15.3	8.8	15.2	21.6	6.4
35	9.525	5.80	5.0	4.8	1.2	10.2	4.3	4.1	3.8	14.2	24.4	13.9	24	34.1	10.1
41	12.70	7.77	7.0	7.0	1.1	19.2	2.8	一	一	一	一	一	一	一	一
40	12.70	7.92	7.0	6.4	1.6	13.5	7.2	7.0	6.5	21.4	35.8	20.9	35.3	49.7	14.4
50	15.875	10.16	10.3	7.9	2.0	16.9	8.7	8.4	7.9	26.5	44.6	26	44.1	62.2	18.1
60	19.05	11.91	11.8	9.5	2.4	20.3	11.7	11.3	10.6	34.1	56.9	33.4	56.2	79.0	7.0
80	25.40	15.88	15.5	12.7	3.2	27.0	14.5	14.1	13.1	43.4	72.7	42.6	71.9	101.2	29.3
100	31.75	19.05	19.2	15.9	4.0	33.8	17.5	17.0	16.0	52.8	88.6	51.8	87.6	123.4	35.8
120	38.10	22.22	23.0	19.1	4.8	40.5	23.5	22.7	21.5	68.1	113.5	66.9	112.3	157.7	45.4
140	44.45	25.40	27.0	22.2	5.6	47.2	23.5	22.7	21.5	71.6	120.5	70.4	119.3	168.3	48.9
160	50.80	28.58	31.6	25.4	6.4	54.0	29.3	28.4	27.0	86.9	145.4	85.5	144	202.5	58.5
180	57.15	35.71	36.8	28.5	7.2	61.0	33.1	32.0	30.4	97.8	163.6	96.2	162	227.8	65.8
200	63.50	39.67	39.6	31.8	7.9	67.5	35.5	34.1	32.5	105.7	177.3	104.1	175.7	247.3	71.6
240	76.20	47.62	48.5	38.1	9.5	81.0	44.1	42.7	40.7	130.5	218.3	128.5	216.3	304.1	87.8
欧标（A、B系列链轮主要参数）
链轮号	节距	滚子直径	齿节高	倒角高	倒角宽	弧半径	齿厚（1～4排）			齿幅（2～4排）			排距
SPROCKET NO:	pitch	Roller Dia	h	A	C	R	T1	T2/T3	T4	B2	B3	B4	Pt
4B	6	4	4.1	3	0.6	6	2.6	2.5	2.4	一	一	一	一
5B	8	5	5.3	4	0.8	8	2.8	2.7	2.6	8.3	13.9	19.4	5.6
6B	9.525	6.35	6.2	4.8	1	10	5.3	5.2	5.0	15.4	25.6	35.6	10.2
8B	12.70	8.51	8.4	6.4	1.3	13	7.2	7.0	6.8	21.0	34.9	48.5	13.9
10B	15.88	10.16	10.2	7.9	1.6	16	9.1	9.0	9.0	25.6	42.2	58.8	16.6
12B	19.05	12.07	11.2	9.5	2	19	11.1	10.8	10.9	30.4	49.9	69.4	19.5
16B	25.40	15.88	14.6	12.7	2.5	26	16.2	15.8	15.8	47.7	79.6	111.5	30.9
20B	31.75	19.05	18.0	15.9	3.5	32	18.5	18.2	18.2	54.6	91.0	127.5	36.5
24B	38.10	25.40	22.4	19.1	4	38	24.1	23.6	23.6	72.0	120.3	168.7	48.4
28B	44.45	27.94	24.9	22.2	5	44	29.4	28.8	28.8	88.4	148.0	207.6	59.6
32B	50.80	29.21	28.2	25.4	6	51	29.4	28.8	28.8	87.4	146.0	204.6	58.6
40B	63.50	39.37	34.9	31.8	8	64	36.2	35.4	35.4	107.7	180.0	252.3	72.3
48B	76.20	48.26	41.8	38.1	9	76	43.3	42.5	42.5	133.7	224.9	316.1	91.2
56B	88.90	53.98	50.2	44.5	11	89	50.7	49.6	49.6	156.2	262.8	369.4	106.6
64B	101.60	63.50	57.8	50.8	13	102	57.9	56.7	56.7	176.6	296.5	416.4	119.9
72B	114.30	72.39	66.0	57.2	15	114	65.2	63.8	63.8	200.1	336.4	472.7	136.3

链轮的安装要求：

1、根据规范精确选用传动链轮类型。

2、按精确方法将主、从动链轮设备到位，且拧紧紧固件使其到达规矩力矩恳求。

3、装上传动链条并调整好松紧度后，检查链条与链轮配合是不是顺利、共面，且与链罩无干与。

4、检查设备传动链轮的方位（变速器输出副轴、轮毂等）情况是不是杰出，否则须维修或更换有关件。

链轮使用过程中的注意事项：

1、从动链轮应有防松方法与措施。

2、链轮和链条最好一起更换，若只更换其中之一，会加剧两头的磨损。

3、要守时地清洗及光滑传动链条、传动链轮，以前进其运用寿命。

4、从动链轮装车后，应使用调节器和后摇架刻线将后轮轴调正，这么既可避免后轮跑偏，也能避免链轮与链条的早期磨损。
