多契轮多锲轮 L型 8槽、12槽、16槽、20槽多槽轮子多锲带多契轮

首页 » 迈动产品 » 传动轮 » 多契轮

产品介绍Product

产品名称：: 多契轮多锲轮 L型 8槽、12槽、16槽、20槽多槽轮子多锲带多契轮

产品特性：: 迈动多锲轮的优势特性：
1、嫩适合高度转速10000-20000RPM.
2、可实现远距离传动。
3、大扭力，小体积。
4、配锥套，精度高，好装拆。

品牌：: 迈动工业

材质：: HT250

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

多契轮多锲轮 L型 8槽、12槽、16槽、20槽多槽轮子多锲带多契轮

多锲轮能适合高转速10000~20000RPM,又可实现远距离传动。大扭力，小体积，配锥套，精度高，好装拆。被广泛应用于：食品、饲料、陶瓷、玻璃、家用电器、货物搬运、化学工业、印刷、纺织印染、建筑材料、重工业等各行业。

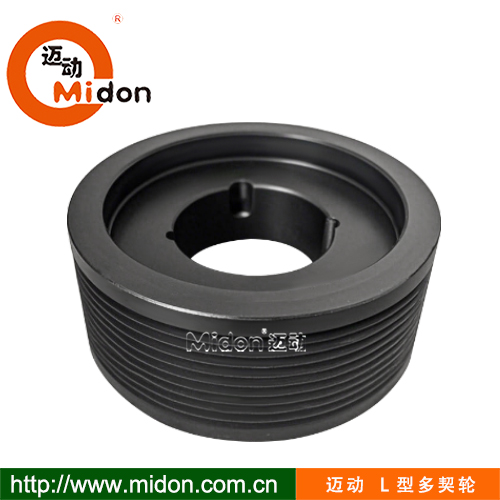

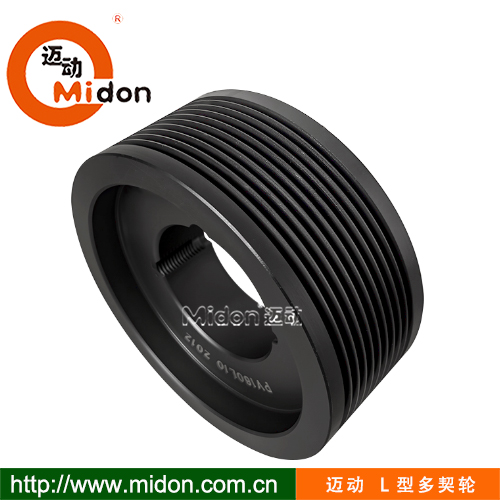

L型多契轮3.jpg L型多契轮2.jpg

迈动多锲轮（L型 8槽、12槽、16槽、20槽）
L型多锲带轮 8槽 F=46mm

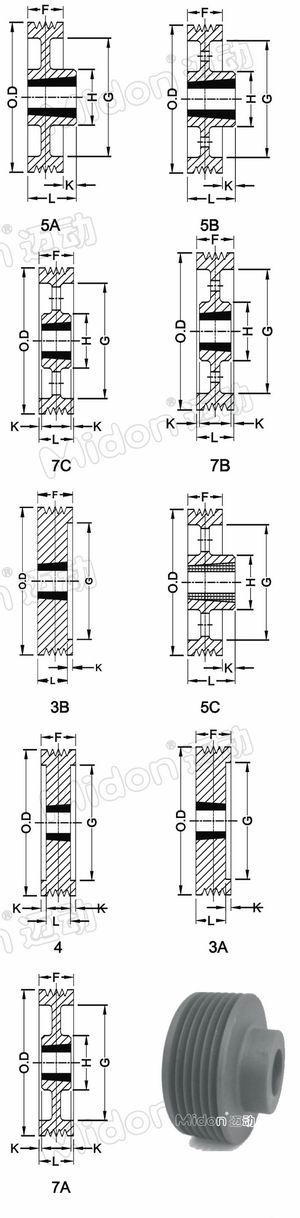

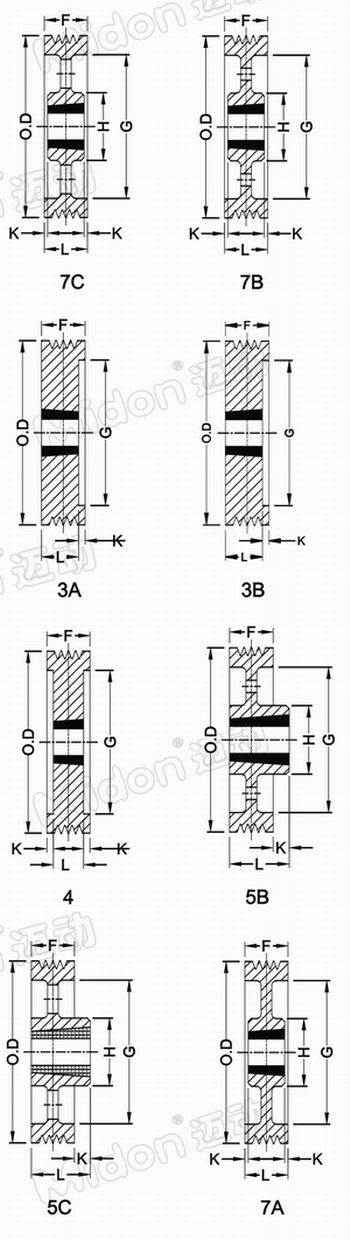

型号 RAT NO.	锥套Bushing	节径P.D	外径 O.D	图例 TYPE	毂径 N	缘径 J	轮厚 L	重量 KG
PV75L8	1108	75	68	3A	一	46	22	0.64
PV80L8	1210	80	73	3A	一	58	25	0.67
PV85L8	1210	85	78	3A	一	59	25	0.27
PV90L8	1610	90	83	3A	一	68	38	1.0
PV95L8	1610	95	88	3A	一	70	38	1.3
PV100L8	1610	100	93	3A	一	71	38	1.1
PV106L8	1610	106	99	4	一	73	38	1.2
PV112L8	2012	112	105	4	一	79	32	1.2
PV118L8	2012	118	111	4	一	89	32	1.52
PV125L8	2012	125	118	4	一	90	32	1.8
PV132L8	2012	132	125	4	一	105	45	2.0
PV140L8	2012	140	133	4	一	110	45	2.5
PV160L8	2012	160	153	4	一	125	45	2.9
PV180L8	2517	180	173	3B	一	145	45	4.1
PV200L8	2517	200	193	3B	一	167	45	4.7
PV224L8	2517	224	217	7A	120	191	76	5.1
PV250L8	2517	250	243	4A	120	217	76	6.4
PV280L8	3020	280	273	5B	145	247	76	6.8
PV315L8	3020	315	308	5B	145	276	76	6.5
PV355L8	3020	355	348	5C	145	316	89	8.0
PV400L8	3525	400	393	5C	166	361	89	9.2
PV450L8	3525	450	443	5C	168	411	89	12.6
PV500L8	4030	500	493	5C	216	461	76	13.0
PV560L8	4030	560	553	5C	216	521	76	16.0
PV630L8	4030	630	623	5C	216	591	76	17.6
L型多锲带轮 10槽 F=57mm
型号 RAT NO.	锥套Bushing	节径P.D	外径 O.D	图例 TYPE	毂径 N	缘径 J	轮厚 L	重量 KG
PV75L10	1108	75	68	3A	一	46	22	1.38
PV80L10	1210	80	73	3A	一	58	25	1.51
PV85L10	1210	85	78	3A	一	59	25	1.54
PV90L10	1615	90	83	3A	一	68	38	1.66
PV95L10	1615	95	88	3A	一	70	38	1.79
PV100L10	1615	100	93	3A	一	71	38	1.92
PV106L10	1615	106	99	4	一	73	38	2.15
PV112L10	2012	112	105	4	一	79	32	2.38
PV118L10	2012	118	111	4	一	89	32	2.58
PV125L10	2012	125	118	4	一	90	32	2.25
PV132L10	2012	132	125	4	一	105	32	3.18
PV140L10	2012	140	133	4	一	110	32	3.95
PV160L10	2012	160	153	4	一	125	32	4.48
PV180L10	2517	180	173	3B	一	145	45	6.95
PV200L10	2517	200	193	3B	一	167	45	9.22
PV224L10	2517	224	217	7A	120	191	45	7.16
PV250L10	2517	250	243	7A	120	217	45	7.75
PV280L10	3020	280	273	7B	145	247	51	9.8
PV315L10	3020	315	308	7B	145	276	51	11.7
PV355L10	3020	355	348	7C	145	316	51	15.2
PV400L10	3525	400	393	5C	166	361	63	16.3
PV450L10	3525	450	443	5C	168	411	63	21.5
PV500L10	4030	500	493	5C	216	461	76	25.8
PV560L10	4030	560	553	5C	216	521	76	28.8
PV630L10	4030	630	623	5C	216	591	76	32.9
L型多锲带轮 12槽 F=67mm
型号 RAT NO.	锥套Bushing	节径P.D	外径 O.D	图例 TYPE	毂径 N	缘径 J	轮厚 L	重量 KG
PV75L12	1108	75	68	3A	一	46	22	1.0
PV80L12	1310	80	73	3A	一	58	25	1.15
PV85L12	1310	85	78	3A	一	59	25	1.18
PV90L12	1615	90	83	3A	一	68	38	1.3
PV95L12	1615	95	88	3A	一	70	38	1.55
PV100L12	1615	100	93	3A	一	71	38	1.4
PV106L12	1615	106	99	3A	一	73	38	1.8
PV112L12	2012	112	105	4	一	79	32	3.0
PV118L12	2012	118	111	4	一	89	32	2.3
PV125L12	2012	125	118	4	一	90	32	2.5
PV132L12	2517	132	125	4	一	105	45	2.8
PV140L12	2517	140	133	4	一	110	45	3.4
PV160L12	2517	160	153	4	一	125	45	4.9
PV180L12	2517	180	173	4	一	145	45	6.2
PV200L12	2517	200	193	4	一	167	45	6.5
PV224L12	3030	224	217	5A	125	191	76	7.5
PV250L12	3030	250	243	5A	125	217	76	8.0
PV280L12	3030	280	273	5B	145	247	76	8.8
PV315L12	3030	315	308	5B	145	276	76	10.8
PV355L12	3535	355	348	5C	168	316	89	12.7
PV400L12	3535	400	393	5C	168	361	89	13.3
PV450L12	3535	450	443	5C	168	411	89	19.0
PV500L12	4030	500	493	5C	216	461	76	20.0
PV560L12	4030	560	553	5C	216	521	76	25.0
PV630L12	4030	630	623	5C	216	591	76	30.0
L型多锲带轮 16槽 F=86mm
型号 RAT NO.	锥套Bushing	节径P.D	外径 O.D	图例 TYPE	毂径 N	缘径 J	轮厚 L	重量 KG
PV85L16	1615	85	78	4	一	59	38	1.2
PV90L16	1615	90	83	4	一	68	38	1.6
PV95L16	1615	95	88	4	一	70	38	1.7
PV100L16	1615	100	93	4	一	71	38	1.8
PV106L16	1615	106	99	4	一	73	38	2.3
PV112L16	2012	112	105	4	一	79	32	2.5
PV118L16	2012	118	111	4	一	89	32	2.6
PV125L16	2012	125	118	4	一	90	32	2.8
PV132L16	2517	132	125	4	一	105	45	3.2
PV140L16	2517	140	133	4	一	110	45	4.1
PV160L16	2517	160	153	4	一	125	45	5.5
PV180L16	2517	180	173	4	一	145	45	7.4
PV200L16	2517	200	193	4	一	167	45	9.4
PV224L16	3030	224	217	7B	125	191	76	10.7
PV250L16	3030	250	243	7B	125	217	76	12.0
PV280L16	3030	280	273	7B	145	247	76	12.2
PV315L16	3535	315	308	7B	168	276	89	13.8
PV355L16	3535	355	348	7C	168	316	89	19.2
PV400L16	3535	400	393	7C	168	361	89	19.2
PV450L16	4040	450	443	7C	216	411	102	22.0
PV500L16	4040	500	493	5C	216	461	102	28.2
PV560L16	4040	560	553	5C	216	521	102	31.0
PV630L16	4040	630	623	5C	216	519	102	35.3
L型多锲带轮 20槽 F=105mm
型号 RAT NO.	锥套Bushing	节径P.D	外径 O.D	图例 TYPE	毂径 N	缘径 J	轮厚 L	重量 KG
PV132L20	2517	132	125	4	一	105	45	4.0
PV140L20	2517	140	133	4	一	110	45	4.4
PV160L20	2517	160	153	4	一	125	45	5.8
PV180L20	2517	180	173	4	一	145	45	8.0
PV200L20	3030	200	193	4	一	167	76	11.0
PV224L20	3030	224	217	7A	125	191	76	15.4
PV250L20	3030	250	243	7A	125	217	76	21.0
PV280L20	3535	280	273	7B	168	247	89	22.8
PV315L20	3535	315	308	7B	168	276	89	25.6
PV355L20	3535	355	348	7C	168	316	89	28.2
PV400L20	4040	400	393	7C	216	361	102	29.2
PV450L20	4040	450	443	7C	216	411	102	35.6
PV500L20	4040	500	493	7C	216	461	102	37.6
PV560L20	4040	560	553	7C	216	521	102	47.0
PV630L20	4040	630	623	7C	216	591	102	53.0
