锥套皮带轮SPB-8槽10槽三角皮带轮，涨紧式皮带轮，传动带轮，皮带盘，欧标皮带轮，德标皮带轮，铸铁或铸钢，铸铝皮带轮

首页 » 迈动产品 » 传动轮 » 锥套皮带轮

产品介绍Product

产品名称：: 锥套皮带轮SPB-8槽10槽三角皮带轮，涨紧式皮带轮，传动带轮，皮带盘，欧标皮带轮，德标皮带轮，铸铁或铸钢，铸铝皮带轮

产品特性：: 1、迈动涨紧皮带轮省时高效：（安装、拆卸式只需一致内六角扳手，无需拉马或其它任何工具）
2、允许有较大的轴径公差：因采用独特的轴套锁紧设计，公差偏大时，它物理性能的精确抱紧。
3、延长使用寿命：有小避免因敲打而造成的轴承损坏及设备其实部件受损；
4、迈动皮带轮经平衡测试，所有的皮带轮都做过6.3G端面静平衡。
5、迈动皮带轮经磷化发黑防透处理，专业生产，即购即装，无需额外钻孔及拉键槽。
6、让你做到0库存，可完全取代普通直孔皮带轮提升企业的品牌和市场竞争

品牌：: 迈动工业

材质：: HT250

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other


锥套皮带轮较之普通直孔式皮带轮，有诸多优点:结构紧凑，不需要轴定位，安装方便，只须选配不同孔径的锥套，同一款带轮即可应用于不同轴径，增加产品通用性，允许较大轴径公差，槽形可配V带和窄V带等等……

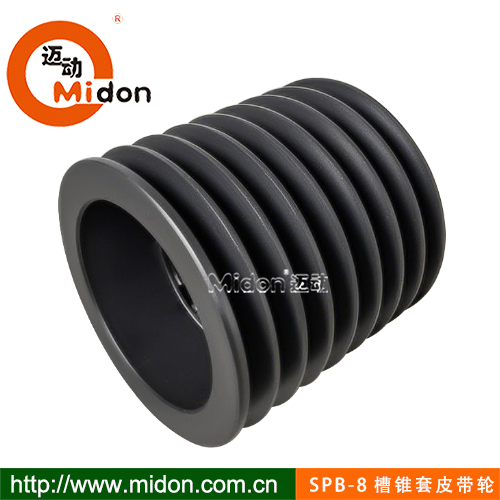

SPB-8槽（8Groove)
F=158mm
PartNo：/PDGV 型号/节径-槽数	O D 外径	Bush 锥套	MaxBore最大孔	Type 图列	F 轮宽	G 缘径	K -	L 毂厚	H 毂径	Wt.LessBush重量
SPB160-8	167	3020	75	3	158	117	54	51	一	8.3
SPB170-8	177	3030	75	3	158	123	41	75	一	9.5
SPB180-8	187	3030	75	3	158	137	41	75	一	10.8
SPB190-8	197	3030	75	3	158	147	41	75	一	12.3
SPB200-8	207	3535	90	3	158	157	34.5	89	一	13.7
SPB212-8	219	3535	90	3	158	169	34.5	89	一	15.8
SPB224-8	231	3535	90	3	158	181	34.5	89	一	17.9
SPB236-8	243	3535	90	3	158	193	34.5	89	一	20
SPB250-8	257	3535	90	3	158	207	34.5	89	一	23.2
SPB265-8	272	3535	90	3	158	222	34.5	89	一	25
SPB280-8	287	3535	90	7	158	237	34.5	89	191	26.6
SPB300-8	307	3535	90	7	158	257	34.5	89	191	27.3
SPB315-8	322	3535	90	7	158	272	34.5	89	191	28
SPB335-8	342	3535	90	7	158	292	34.5	89	191	30.5
SPB355-8	362	3535	90	7	158	312	34.5	89	191	31.5
SPB375-8	382	4040	100	7	158	332	28	102	210	42.3
SPB400-8	407	4040	100	7	158	357	28	102	210	48
SPB425-8	432	4040	100	7	158	369	28	102	210	49.5
SPB450-8	457	4040	100	5	158	407	28	102	210	51
SPB475-8	482	4040	100	5	158	432	28	102	210	54.5
SPB500-8	507	4040	100	5	158	457	28	102	210	57
SPB530-8	537	4040	100	5	158	487	28	102	210	58
SPB560-8	567	4545	100	5	158	517	21.5	115	210	59.5
SPB630-8	637	4545	100	5	158	587	21.5	115	210	72
SPB710-8	717	4545	100	5	158	667	21.5	115	240	80.5
SPB800-8	807	4545	100	5	158	757	21.5	115	240	99.5
SPB900-8	907	4545	100	5	158	857	21.5	115	240	118.5
SPB1000-8	1007	4545	100	5	158	957	21.5	115	265	126.5
SPB1120-8	1127	5050	125	5	158	1077	15.5	127	265	187.2
SPB1250-8	1257	5050	125	5	158	1207	15.5	127	265	247

SPB-10槽（10Groove)
F=196mm
PartNo：/PDGV 型号/节径-槽数	O D 外径	Bush 锥套	MaxBore最大孔	Type 图列	F 轮宽	G 缘径	K -	L 毂厚	H 毂径	Wt.LessBush重量
SPB224-10	231	3535	90	3	196	183	54	89	一	20.5
SPB236-10	243	3535	90	3	196	197	54	89	一	22.6
SPB250-10	257	3535	90	3	196	211	54	89	一	26.6
SPB280-10	287	3535	90	3	196	229	54	89	一	27.8
SPB315-10	322	3535	90	3	196	265	54	102	200	28.8
SPB335-10	342	4040	100	7	196	285	47	102	210	32
SPB355-10	362	4040	100	7	196	310	47	102	215	33.5
SPB400-10	407	4040	100	7	196	400	47	115	240	36
SPB450-10	457	4545	110	5	196	407	41	115	240	47
SPB500-10	507	4545	110	5	196	449	41	115	240	55
SPB630-10	637	4545	110	5	196	587	54	115	240	66
SPB710-10	717	4545	110	5	196	667	41	115	240	75
SPB800-10	807	4545	110	5	196	757	41	115	240	96
SPB900-10	907	5050	125	5	196	853	35	127	265	119
SPB1000-10	1007	5050	125	5	196	954	35	127	265	141
SPB1120-10	1127	5050	125	5	196	1073	35	127	265	200
SPB1250-10	1257	5050	125	5	196	1203	35	127	265	265

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


皮带轮槽型图
迈动锥套槽型	最小推荐外径	节径	槽角	槽的相关尺寸（Groove Dimensions
pulley Type	Minimum Outside Diameter	pitch Diameter	Groove Angle	槽项宽	节线宽	轮槽深	节线边	槽中柜	槽边距
belt Setion	pd	PD	a°±0.5°	w	wb	h	b	e	f
SPZ	50	≤80	34°	9.7	8.5	11	2	12±0.3	8±0.6
		＞80	38°
SPA	63	≤118	34°	12.7	11	13.8	2.8	15±0.3	10±0.6
		＞118	38°
SPB	100	≤190	34°	16.3	14	17.5	3.5	19±0.4	12.5±0.8
		＞190	38°
SPC	200	≤315	34°	22	19	23.8	4.8	25.5±0.5	17±1.0
		＞315	38°
