F出口轮胎联轴器，F轮胎联轴器，FU轮胎联轴器，轮胎弹性联轴器

首页 » 迈动产品 » 联轴器 » 出口联轴器

产品介绍Product

产品名称：: F出口轮胎联轴器，F轮胎联轴器，FU轮胎联轴器，轮胎弹性联轴器

产品特性：: F出口联轴器，F轮胎联轴器，FU轮胎联轴器，轮胎弹性联轴器

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工后发黑处理，光洁。

寿命：: 正常使用3~4年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

F出口轮胎联轴器，F轮胎联轴器，FU轮胎联轴器，轮胎弹性联轴器

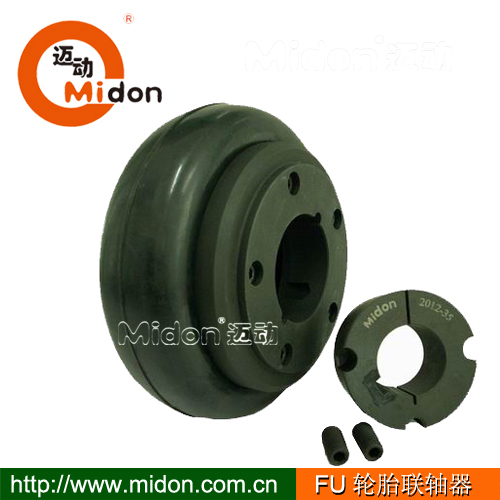

FU轮胎弹性联轴器，F轮胎联轴器是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度—20~80摄氏度，转递转矩10~20000N.M,适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，因为弹性元件是一整体的轮胎体，拆装维修方便、不需润滑、耐久可靠。

F 系列迈动轮胎弹性联轴器
part Number 产品型号	Size 法兰号	Type 图例	Bush NO 锥套	Max. Bore	Types F&H			Type B		ScrewoverKey	O.D外径	FD法兰锥套	H 毂径	F	G*	M*	*Mass (kg) 重量**	*Inertia (kgm)*
part Number 产品型号	Size 法兰号	Type 图例	Bush NO 锥套	最大孔	L	E	R*	L	E	ScrewoverKey	O.D外径	FD法兰锥套	H 毂径	F	G*	M*	*Mass (kg) 重量**	*Inertia (kgm)*
F40B	F40	B	一	30	一	一	29	33	22	M5	104	82	一	一	一	11	0.8	0.00074
F40F	F40	F	1008	25	33	22	29	一	一	一	104	82	一	一	一	11	0.8	0.00074
F40H	F40	H	1008	25	33	22	29	一	一	一	104	82	一	一	一	11	0.8	0.00074
F50B	F50	B	一	38	一	一	38	45	32	M5	133	100	79	一	一	12.5	1.2	0.00115
F50F	F50	F	1210	32	37.5	25	38	一	一	一	133	100	79	一	一	12.5	1.2	0.00115
F50H	F50	H	1210	32	37.5	25	38	一	一	一	133	100	79	一	一	12.5	1.2	0.00115
F60B	F60	B	一	45	一	一	38	55	38	M6	165	125	70	一	一	16.5	2.0	0.0052
F60F	F60	F	1610	42	41.5	25	38	一	一	一	165	125	103	一	一	16.5	2.0	0.0052
F60H	F60	H	1610	42	41.5	25	38	一	一	一	165	125	103	一	一	16.5	2.0	0.0052
F70B	F70	B	一	50	一	一	一	47	35	M10	187	142	80	50	13	11.5	3.1	0.009
F70F	F70	F	2012	50	43.5	32	42	一	一	一	187	142	80	50	13	11.5	3.1	0.009
F70H	F70	H	1610	42	36.5	25	38	一	一	一	187	142	80	50	13	11.5	3.0	0.009
F80B	F80	B	一	63	一	一	一	55	42	M10	211	165	98	54	16	12.5	4.9	0.018
F80F	F80	F	2517	60	57.5	45	48	一	一	一	211	165	97	54	16	12.5	4.9	0.018
F80H	F80	H	2012	50	44.5	32	32	一	一	一	211	165	98	54	16	12.5	4.6	0.017
F90B	F90	B	一	75	一	一	一	62.5	49	M12	235	187	112	60	16	13.5	7.1	0.032
F90F	F90	F	2517	60	58.5	45	48	一	一	一	235	187	108	60	16	13.5	7.0	0.031
F90H	F90	H	2517	60	58.8	45	48	一	一	一	235	187	108	60	16	13.5	7.0	0.031
F100B	F100	B	一	80	一	一	一	69.5	56	M12	254	214	125	62	16	13.5	9.9	0.055
F100F	F100	F	3020	75	64.5	51	55	一	一	一	254	214	120	62	16	13.5	9.9	0.055
F100H	F100	H	2517	60	58.5	45	48	一	一	一	254	214	113	62	16	13.5	9.4	0.054
F110B	F110	B	一	90	一	一	一	75.5	63	M12	279	232	128	62	16	12.5	12.5	0.081
F110F	F110	F	3020	95	63.5	51	55	一	一	一	279	232	134	62	16	12.5	11.7	0.078
F110H	F110	H	3020	75	63.5	51	55	一	一	一	279	232	134	62	16	12.5	11.7	0.078
F120B	F120	B	一	100	一	一	一	84.5	70	M16	314	262	143	67	16	14.5	16.9	0.137
F120F	F120	F	3525	100	79.5	65	67	一	一	一	314	262	140	67	16	14.5	16.9	0.137
F120H	F120	H	3020	75	65.5	51	55	一	一	一	314	262	140	67	16	14.5	15.9	0.13
F140B	F140	B	一	125	一	一	一	110.5	94	M20	359	312.5	180	73	17	16	22.2	0.254
F140F	F140	F	3525	100	81	65	67	一	一	一	359	312.5	180	73	17	16	22.3	0.255
F140H	F140	H	3525	100	81	65	67	一	一	一	402	312.5	180	73	17	16	22.3	0.255
F160B	F160	B	一	140	一	一	一	117	102	M20	402	348	197	78	19	15	35.8	0.469
F160F	F160	F	4030	115	91	76	80	一	一	一	402	348	197	78	19	15	32.5	0.380
F180B	F180	B	一	150	一	一	一	137	114	M20	470	396	205	94	19	23	49.1	0.871
F180F	F180	F	4536	125	112	89	89	一	一	一	470	396	205	94	19	23	42.2	0.847
F180H	F180	H	4536	125	112	89	89	一	一	一	470	396	205	94	19	23	42.2	0.847
F200B	F200	B	一	150	一	一	一	138	114	M20	508	432	205	103	19	24	58.2	1.301
F200F	F200	F	4535	125	113	89	89	一	一	一	508	432	205	103	19	24	53.6	1.281
F200H	F200	H	4535	125	113	89	89	一	一	一	508	432	205	103	19	24	53.6	1.281
F220B	F220	B	一	160	一	一	一	154.5	127	M20	562	472	224	118	20	27.5	79.6	2.142
F220F	F220	F	5040	125	129.5	102	92	一	一	一	562	472	224	118	20	27.5	72.0	1.104
F220H	F220	H	5040	125	129.5	102	92	一	一	一	562	472	224	118	20	27.5	72.0	2.104
F250B	F250	F	一	190	一	一	一	161.5	132	M20	628	532	254	125	25	29.5	104.0	3.505

Speed rev/min 速度转/分	SIZE COUPLING/联轴器规格
Speed rev/min 速度转/分	F40	F50	F60	F70	F80	F90	F100	F110	F120	F140	F160	F180	F200	F220	F250
100	0.25	0.69	1.33	2.62	3.93	5.24	7.07	9.16	13.9	24.3	39.5	65.7	97.6	121	154
200	0.50	1.38	2.66	5.24	7.85	10.5	14.1	18.3	27.9	48.7	79.0	131	195	243	307
300	0.75	2.07	3.99	7.85	11.8	15.7	21.2	27.5	41.8	73.0	118	197	293	364	461
400	1.01	2.76	5.32	10.5	15.7	20.9	28.3	36.6	55.7	97.4	158	263	391	486	615
500	1.26	3.46	6.65	13.1	19.6	26.2	35.3	45.8	69.6	122	197	328	488	607	768
600	1.51	4.15	7.98	15.7	23.6	31.4	42.4	55.0	83.6	146	237	394	586	729	922
700	1.76	4.84	9.31	18.3	27.5	36.6	49.5	64.1	97.5	170	276	460	684	850	1076
720	1.81	4.98	9.57	18.8	28.3	37.7	50.9	66.0	100	175	284	473	703	875	1106
800	2.01	5.53	10.6	20.9	31.4	41.9	56.5	73.3	111	195	316	525	781	972	1229
900	2.26	6.22	12.0	23.6	35.3	47.1	63.6	82.5	125	219	355	591	879	1093	1383
960	2.41	6.63	12.8	25.1	37.7	50.3	67.9	88.0	134	234	379	630	937	1166	1475
1000	2.51	6.91	13.3	26.2	39.3	52.4	70.7	91.6	139	243	395	657	976	1215	1537
1200	3.02	8.29	16.0	31.4	47.1	62.8	84.8	110	167	292	474	788	1172
1400	3.52	9.68	18.6	36.6	55.0	73.3	99.0	128	195	341	553	919
1440	3.62	9.95	19.1	37.7	56.5	75.4	102	132	201	351	568	945
1600	4.02	11.1	21.3	41.9	62.8	83.8	113	147	223	390	632
1800	4.52	12.4	23.9	47.1	70.7	94.2	127	165	251	438
2000	5.03	13.8	26.6	52.4	78.5	105.5	141	183	279
2200	5.53	15.2	29.3	57.6	86.4	115	155	202
2400	6.03	16.6	31.9	62.8	94.2	126	170
2600	6.53	18.0	34.6	68.1	102	136	184
2800	7.04	19.4	37.2	73.3	110	147
2880	7.24	19.9	38.3	75.4	113	151
3000	7.54	20.7	39.9	78.5	118	157
3600	9.05	24.9	47.9	94.2
Nominal Torque(Nm) 额定扭矩（牛米）	24	66	127	250	375	500	675	875	1330	2325	3770	6270	9325	11600	14675
MAX Torque(Nm) 最大扭矩（牛米）	64	160	318	487	759	1096	1517	2137	3547	5642	9339	16455	23508	33125	42740
