XTB内套，XTH外套，XTB胀套，煅钢涨套美标锥套衬套XTH15,XTB15,XTH20,XTB20,XTH25,XTB25,XTB35,XTH35

首页 » 迈动产品 » 胀套涨紧套 » 锥套

产品介绍Product

产品名称：: XTB内套，XTH外套，XTB胀套，煅钢涨套美标锥套衬套XTH15,XTB15,XTH20,XTB20,XTH25,XTB25,XTB35,XTH35

产品特性：: XTB内套，XTH外套，XTB内锥套，XTH外锥套，内紧套，外涨套XTB内套，XTH外套，XTB胀套，煅钢涨套美标锥套衬套 XTH15,XTB15,XTH20,XTB20,XTH25,XTB25,XTB35,XTH35,XTB45,XTH45，XTB50,XTH50,XTB60,XTH60,XTB70,XTH70,XTB80,XTH80,XTB100,XTH100,XTB120,XTH120

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工处理，光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

XTB内套，胀套，涨套，抱紧套，XTH外套，锥套，钢锥套，涨套美标锥套，衬套 ,

XTB,XTH胀套焊接套，常应用于：输送设备，大中形轮毂，轮滚设备，纺机，印机，染机，圈机和冶金设备，煤矿输送设备上。

外套,外锥套：XTH15,XTH20,XTH25,XTH35,XTH40,XTH45,XTH50,XTH60,XTH70,XTH80,XTH100,XTH120

是一种欧美国家普遍使用的新型机械传动联接部件，具有标准化程度高、精度高、结构紧凑、安装拆卸方便等特点。锥套通过8度外锥面与皮带轮、链轮及其他传动件内锥面压紧联接，使各种传动件的定心精度大大提高。锥套尺寸为系列标准设计。其内孔键槽按ISO标准加工。通用性互换性很好，适用各种场合. 当传动件经过长时间运转时，内孔及链槽就可能发生损坏，如果是使用这种锥套的传动件，发生这种情况时，只需更换同一规格锥套就可以恢复使用。因而大大提高传动件使用寿命，降低维修费用，节省时间。

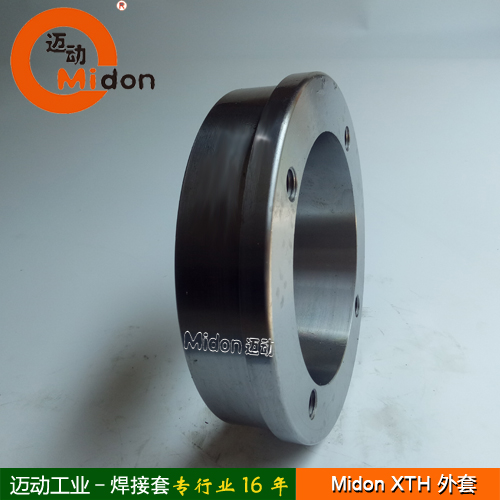

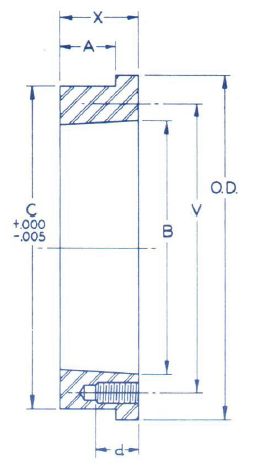

XTH外套,XTH Bushs（带锥度胀套，Taper Bushs)

外套型号Part No	内容参数 Dimensions							Tapped Holes		NOT	静重 Wt. Lbs.
外套型号Part No	O.D.	A	B	C	D	x	d	No.	Size	Vi	静重 Wt. Lbs.
XTH15	3 1/4"	7/16"	2.000"	2 7/8"	2 7/16"	5/8"	5/8"	4	1/4"-20NC	2	0.7
XTH20	4 1/8	9/16	2.688	3 13/16	3 3/16	13/16	13/16	4	5/16-18NC	3	1.5
XTH25	4 3/4	13/16	3.188	4 3/8	3 3/4	1 1/8	1 1/8	4	3/8-16NS	3.2	2.6
XTH30	6	7/8	3.875	5 3/4	4 9/16	1 1/4	1 1/16	4	7/16-14NC	5	4.1
XTH35	6 5/8	1 1/16	4.688	6.345	5 7/16	1 1/2	1 1/4	4	1/2-13NC	6	6.6
XTH40	7 5/8	1 1/4	5.313	7 1/4	6 1/8	1 3/4	1 3/8	4	9/16-12NC	7	10.7
XTH45	8 3/8	1 1/2	5.938	8	6 7/8	2 1/8	1 9/16	4	5/8-11NC	7.5	15.4
XTH50	10	1 3/4	7.250	9 9/16	8 5/16	2 1/2	1 3/4	4	3/4-10NC	9	24.9
XTH60	11 3/4	1 15/16	8.625	11 1/4	9 7/8	2 3/4	1 5/8	4	7/8-9NC	9.2	36.4
XTH70	13 11/16	2 3/16	10.000	13 3/16	11 9/16	3 1/8	1 15/16	4	1-8NC	11.1	57.37
XTH80	15	2 7/16	11.125	14 5/8	12 7/8	3 7/16	2 3/8	4	1 1/8-7NC	12.2	75.6
XTH100	18	3	13.688	17 1/2	15 9/16	4 1/8	2 3/16	4	1 1/8-7NC	15.3	122
XTH120	21	3 1/2	16.188	20 1/2	18 3/16	4 13/16	2	4	1 1/8-7NC	18	189

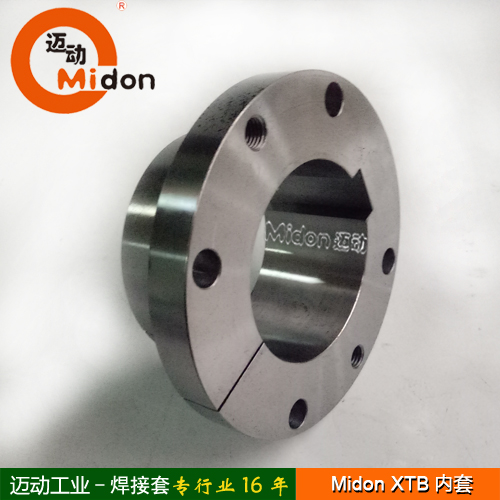

XTB内套 Inside Bush ( 上面外套与这个内套相配对使用 out and in together used）

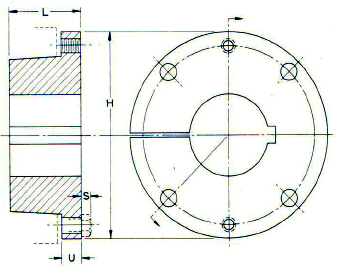

XTB内套，XTB内锥套，XTB涨套：XTB外形参数：

Bushing Part No	Dimensions				螺丝Cap Screws		净重 Wt. Lbs.
Bushing Part No	总长L	法兰U	外径H	S	No.	*螺丝规格长度Size**	净重 Wt. Lbs.
XTB15	1 1/8	3/8	2 7/8	5/32	4	1/4×1	0.7
XTB20	1 13/32	15/32	3 3/4	7/32	4	5/16×1 1/4	1.5
XTB25	1 7/8	5/8	4 7/16	1/4	4	3/8×1 3/4	2.6
XTB30	2 1/16	11/16	5 5/16	9/32	4	7/16×1 1/2	4.2
XTB35	2 15/32	25/32	6 5/16	5/16	4	1/2×1 3/4	7.4
XTB40	2 13/16	7/8	7 1/8	3/8	4	9/16×2	10.5
XTB45	3 5/16	15/16	8	13/32	4	5/8×2 1/4	14.8
XTB50	3 3/4	1	10 1/8	15/32	4	3/4×2 1/2	27.8
XTB60	4 1/8	1 1/8	11 15/16	9/16	4	7/8×2 1/2	42.8
XTB70	4 11/16	1 5/16	13 15/16	5/8	4	1×3	66.3
XTB80	5 1/8	1 3/8	15 5/8	11/16	4	1 1/8×3 1/2	85.7
XTB100	6 3/16	1 9/16	17 15/16	11/16	4	1 1/8×3 1/2	146
XTB120	7 1/16	1 3/4	20 5/8	11/16	4	1 1/8×3 1/2	216

内孔:英制孔和键槽（也可以订做成公制孔和公制键槽）

型号 Bush Part	孔径 Stock Bores	键槽Keyseat
XTB15	5/8，3/4，7/8	3/16×3/32
	1，1-1/8，1-3/16，1-1/4	1/4×1/8
	1-7/16，1-1/2	3/8×1/8
XTB20	3/4	3/16×3/32
	1，1-3/16，1-1/4	1/4×1/8
	1-7/16，1-1/2，1-11/16	3/8×3/16
	1-15/16，2	1/2×3/16
XTB25	1，1-3/16，1-1/4	1/4×1/8
	1-7/16，1-1/2，1-11/16，1-3/4	3/8×3/16
	1-15/16，2-3/16	1/2×1/4
	2-7/16,	5/8×1/8
XTB30	1-7/16，1-1/2，1-11/16	3/8×3/16
	1-15/16，2-3/16	1/2×1/4
	2-7/16，2-11/16	5/8×5/16
	2-15/16,	3/4×3/16
XTB35	1-15/16，2-3/16	1/2×1/4
	2-7/16，2-11/16	5/8×5/16
	2-15/16,	3/4×3/8
	3-7/16,	7/8×5/16
XTB40	2-7/16,	5/8×5/16
	2-15/16,	3/4×3/8
	3-7/16,	7/8×7/16
	3-15/16,	1×3/8
XTB45	3-7/16,	7/8×7/16
	3-15/16,	1×1/2
	4-7/16,	1×3/8
XTB50	3-15/16，4-7/16,	1×1/2
XTB50	4-15/16,	1-1/4×5/8
XTB60	5-7/16，5-1/2	1-1/4×5/8
XTB60	5-15/16，6	1-1/2×3/4
XTB70	6-7/16，6-1/2	1-1/2×3/4
XTB70	6-15/16，7	1-3/4×3/4
XTB80	7-1/5,	1-3/4×3/4
XTB80	7-15/16，8	2×3/4
XTB100	8-1/2，9	2×3/4
XTB100	9-7/16，9-1/2，10	2-1/2×7/8
XTB120	10-1/2，11	2-1/2×7/8
XTB120	11-1/2，12	3×1
